带支架式冷凝器散热风扇结构设计

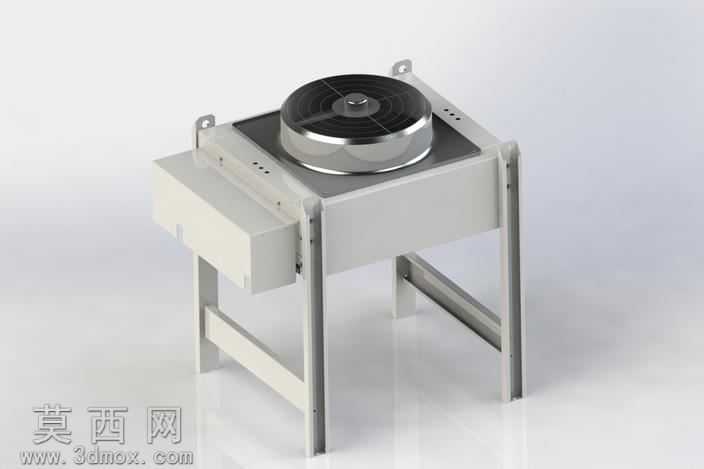

本作品为带安装支架的冷凝器风扇三维建模设计，采用SolidWorks完成全参数化建模，整体结构还原制冷系统用风冷散热组件的真实形态。建模过程中首先对核心的轴流风机主体进行构建，精准还原风机的圆形金属外壳轮廓、顶部网罩的细密格栅结构、中心轴座的凸起造型，对风机外壳的卷边工艺结构做了细节还原，保证模型的工业真实感。随后进行支架部分的建模，采用方管型材搭建立式支撑框架，四条竖直支撑腿搭配横向连接横梁，在支架顶部预留风机安装的固定位，对应风机底座的安装孔位做了精准的孔位对齐，支架侧部集成的电气接线盒结构也做了完整还原，接线盒的盒体轮廓、安装卡扣细节都通过拉伸、切除命令完成建模，还原真实部件的装配关系。材质渲染阶段，风机主体的金属外壳赋予磨砂金属材质，模拟镀锌钢板的哑光金属质感，顶部网罩采用黑色硬质塑料材质，支架方管赋予浅灰色喷塑金属材质，接线盒采用米白色工程塑料材质，地面添加柔和的反射效果，通过环境光遮蔽效果强化各部件的结构层次，让整体渲染效果贴近工业产品展示的真实质感。设计思路上围绕冷凝器散热的实际使用需求，将风机与安装支架做一体化结构设计，既保证风机安装的稳定性，也预留了足够的通风空间，支架的支撑高度经过合理设定，适配冷凝器的安装对接需求，各部件之间的装配间隙都按照实际工业装配公差做了预留，模型可直接用于制冷设备的结构装配验证、散热方案模拟，也可作为制冷配件产品展示的三维素材使用，所有结构特征都保留建模参数，支持后续的尺寸调整与结构修改。
