直插式二极管及桥堆电子元件三维结构

　　在消费电子、工业控制板卡、电源模块的PCB布局设计环节，直插封装与贴片封装的半导体分立器件是板级设计中最常接触的基础元件，这类元件的三维建模精度直接影响后续结构干涉检查、装配工艺模拟的可靠性。本次建模覆盖轴向引线直插二极管、SMD贴片二极管以及整流桥堆三类常见半导体器件，建模过程完全参照实际量产器件的外形公差与安装规范完成，可直接导入各类板级结构设计场景使用。

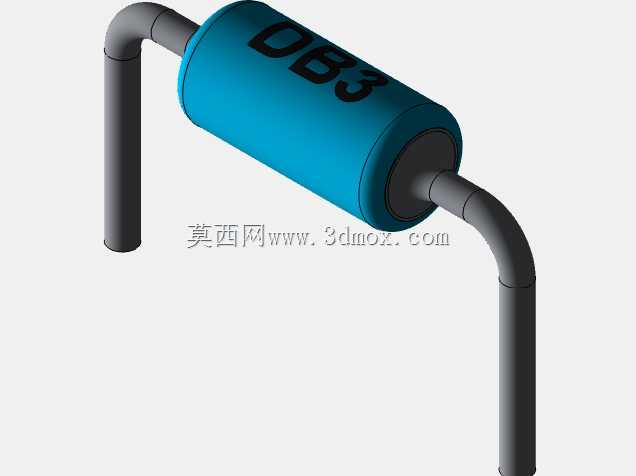

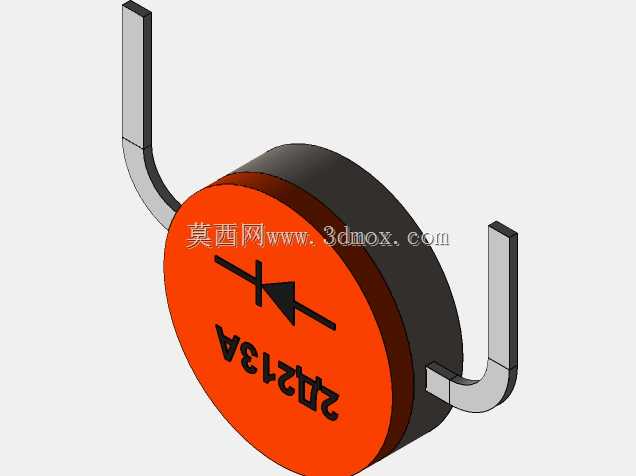

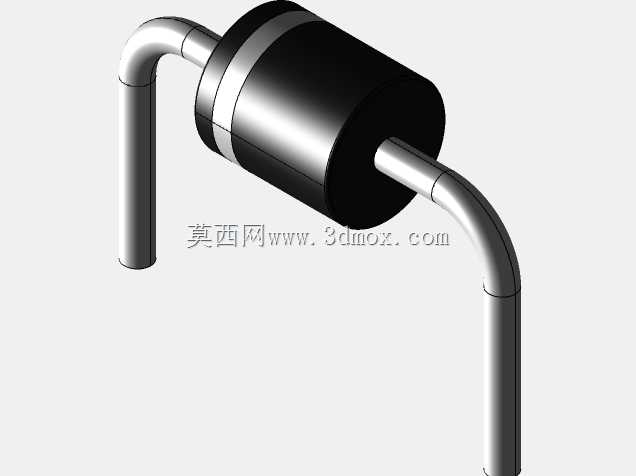

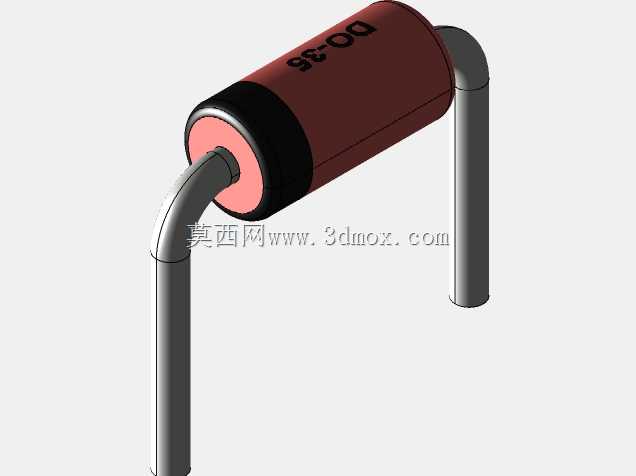

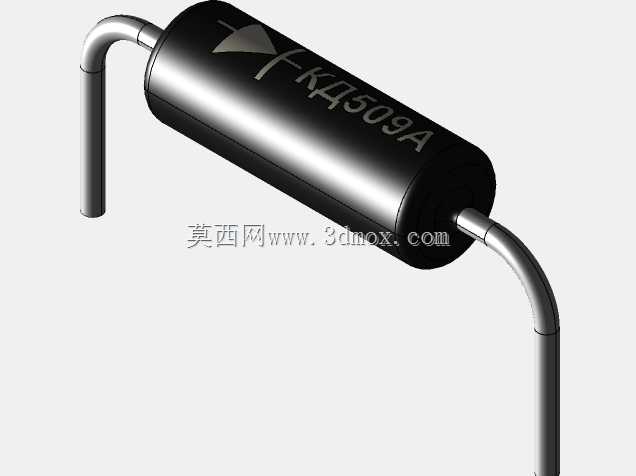

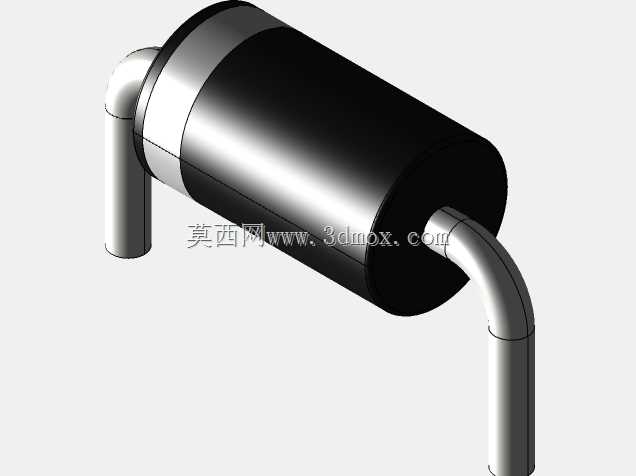

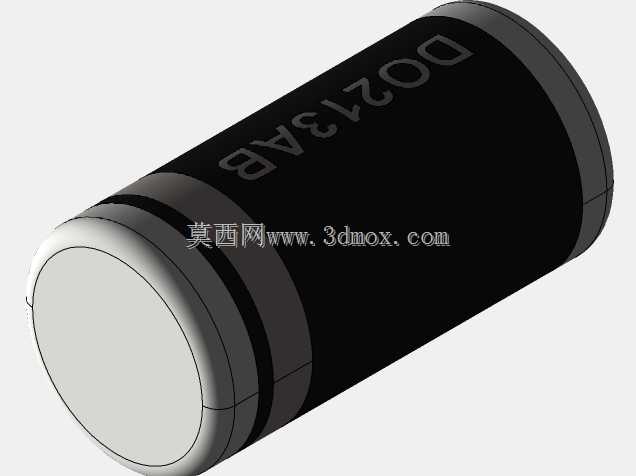

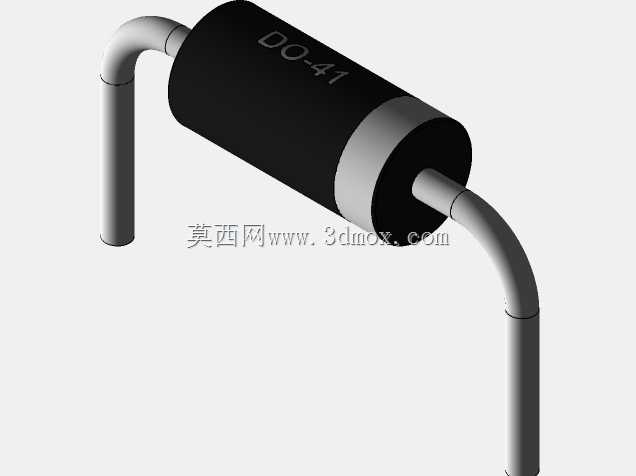

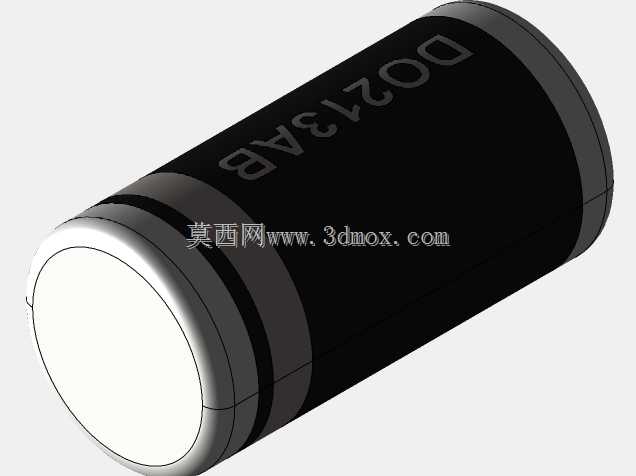

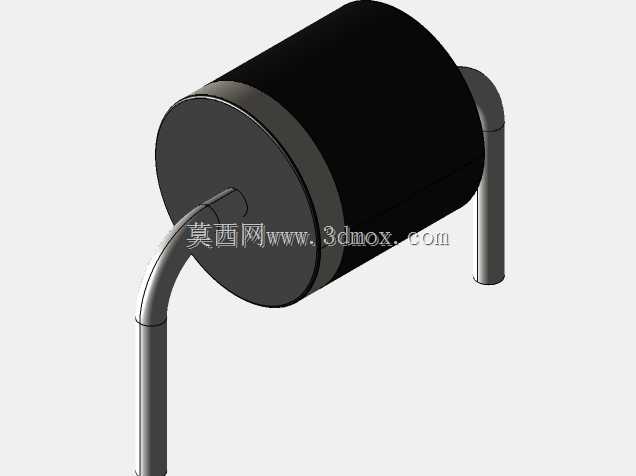

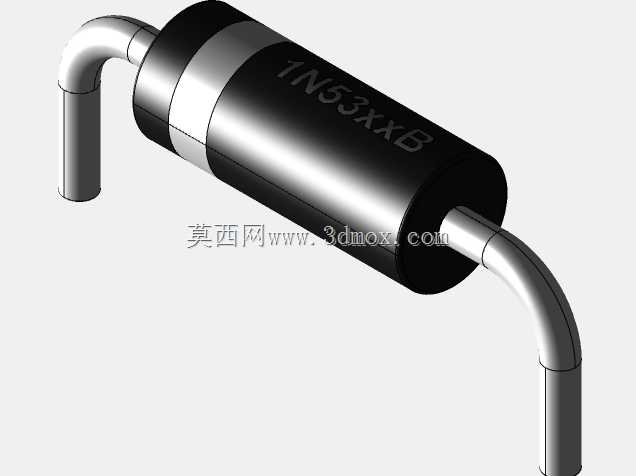

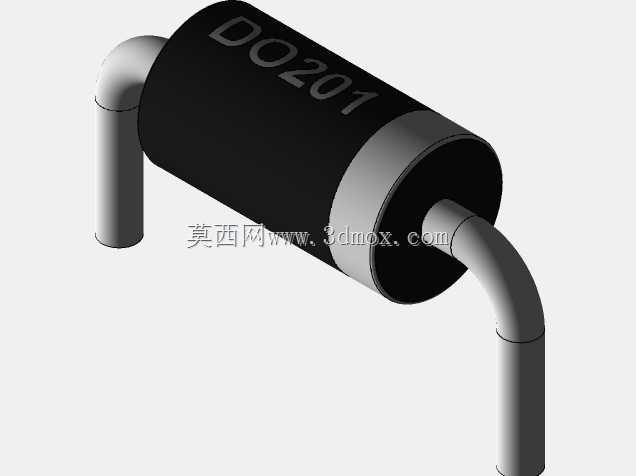

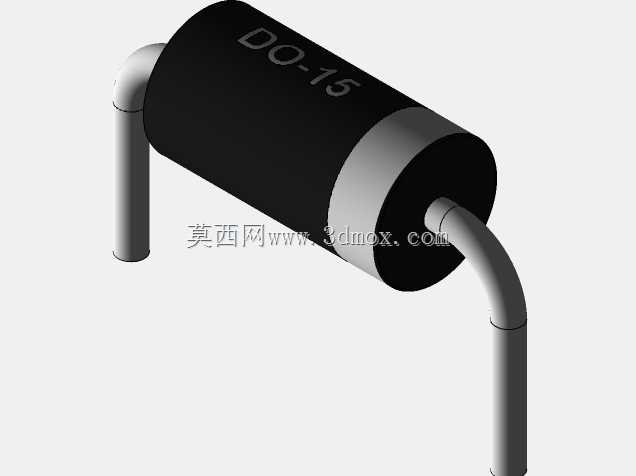

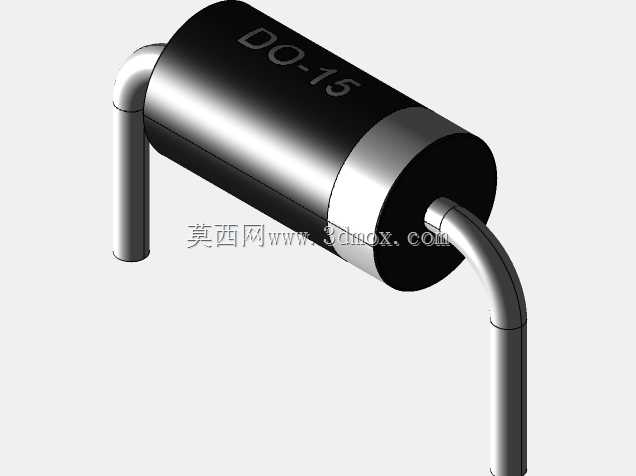

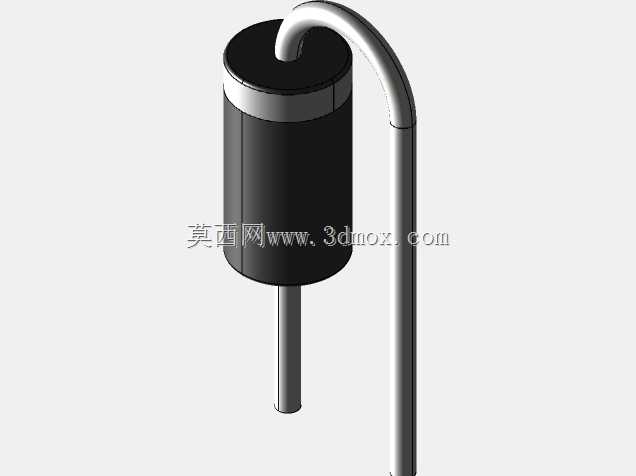

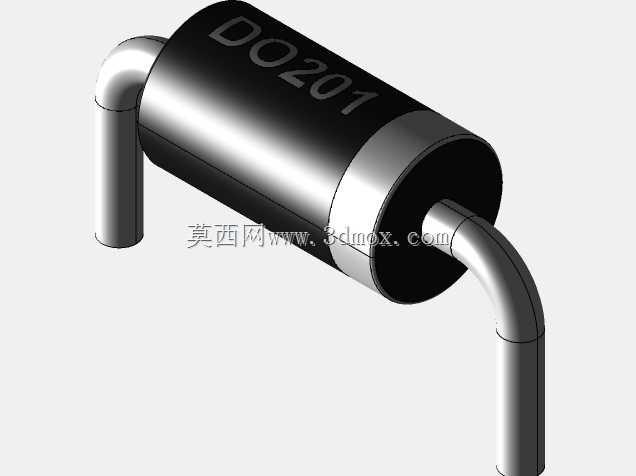

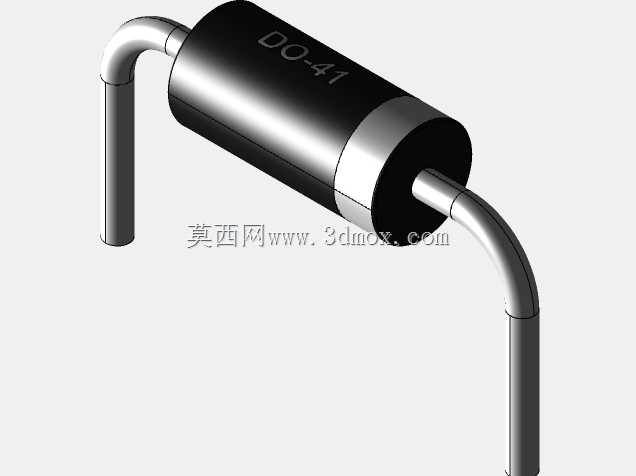

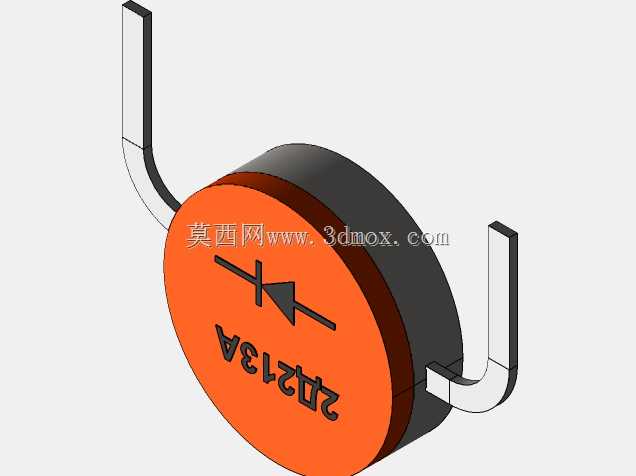

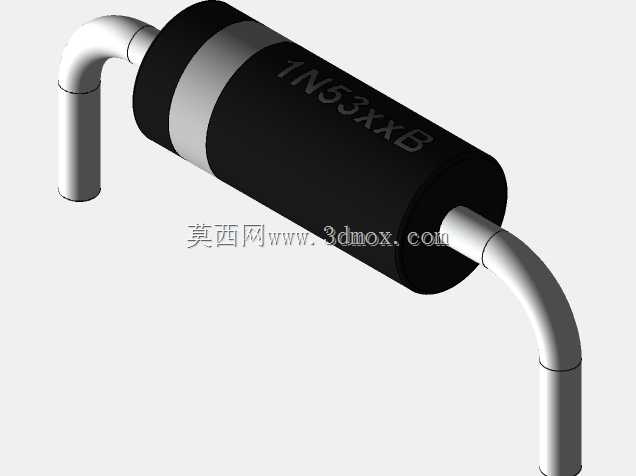

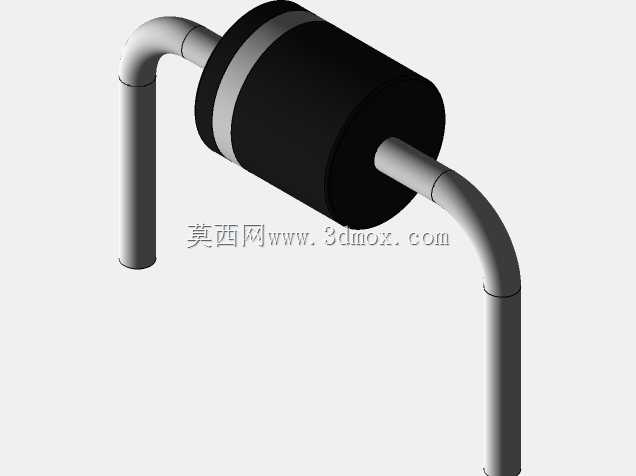

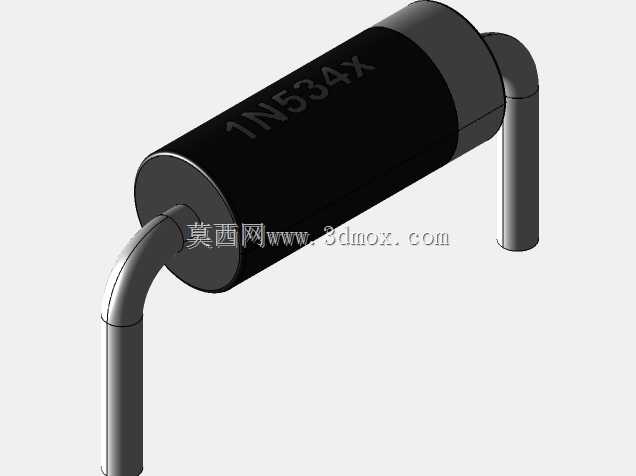

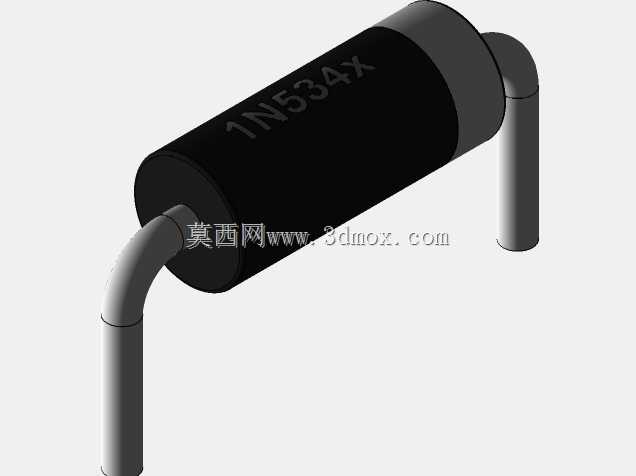

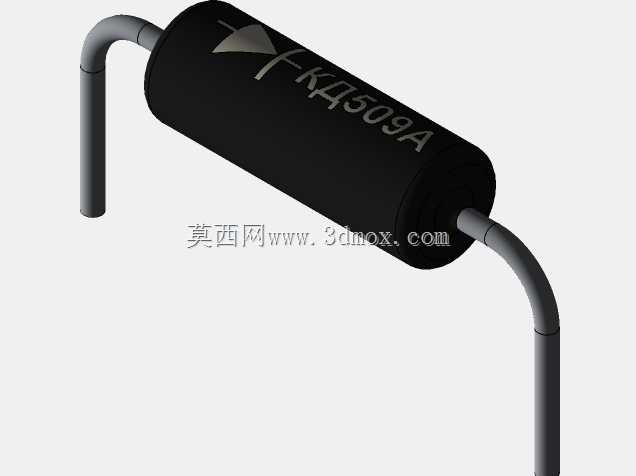

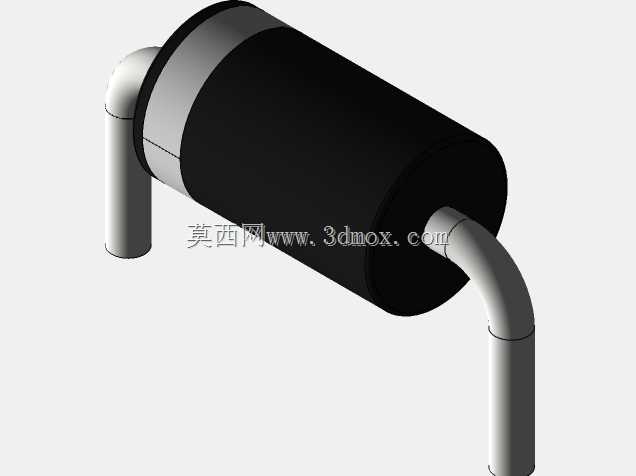

　　从实际应用场景来看，轴向引线的DIP封装二极管多用于工频整流、续流、防反接等大电流通过的电路位置，这类器件在板上安装时需要预留引脚折弯空间，本体与PCB板面的距离通常控制在1mm到3mm区间，避免焊接过程中本体受热损伤，同时也要预留足够的爬电距离满足安规要求。建模时针对直插二极管的圆柱本体做了分段结构处理，两端的金属电极帽与中间黑色环氧树脂封装本体做了明确的结构分界，引脚部分还原了实际生产中折弯成型的弧度，没有采用生硬的直角折弯结构，完全匹配工厂实际加工的引脚成型工艺，在做虚拟装配时可以直接模拟引脚插装过孔的状态，检查引脚伸出PCB背面的长度是否符合波峰焊的工艺要求。

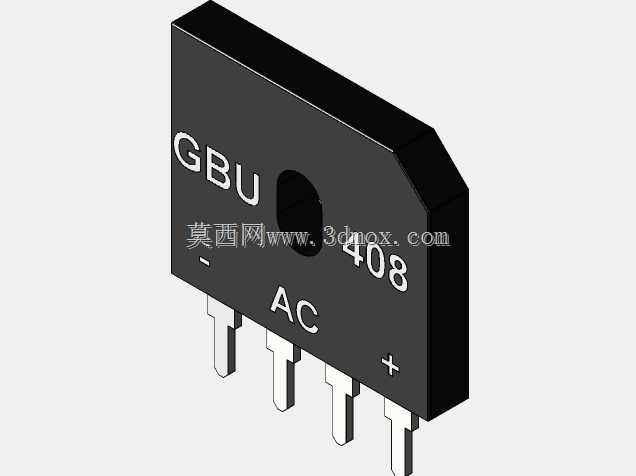

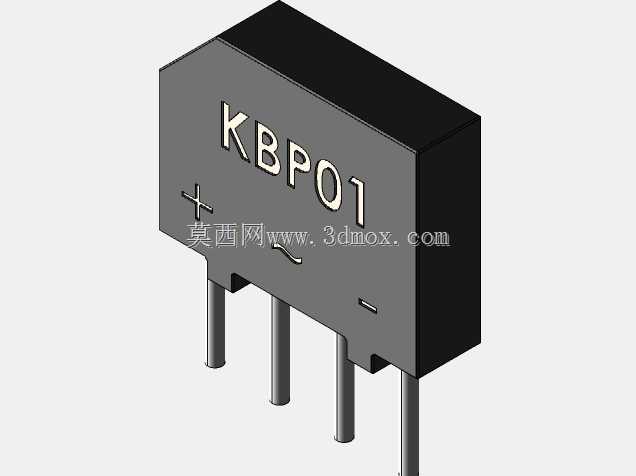

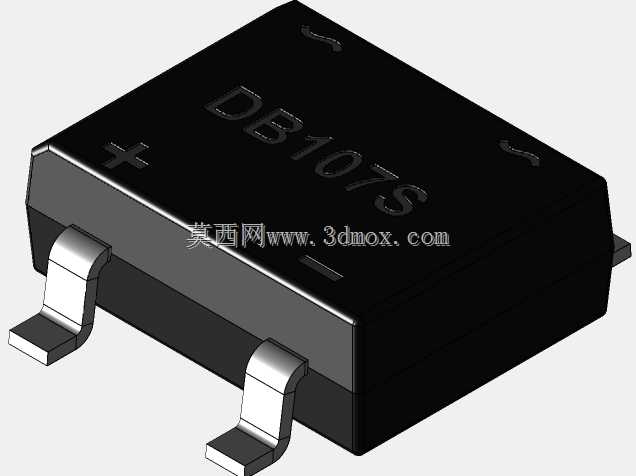

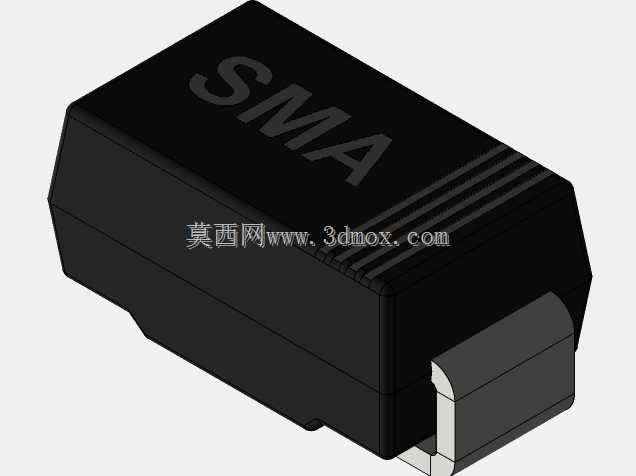

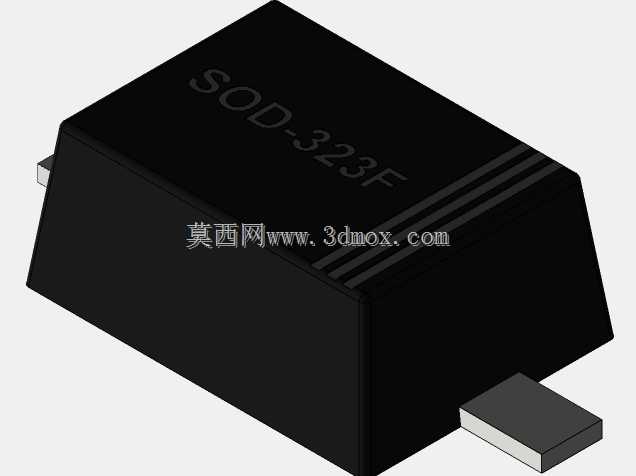

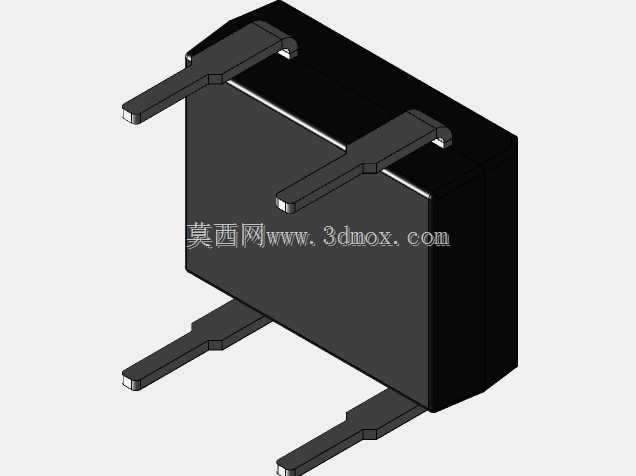

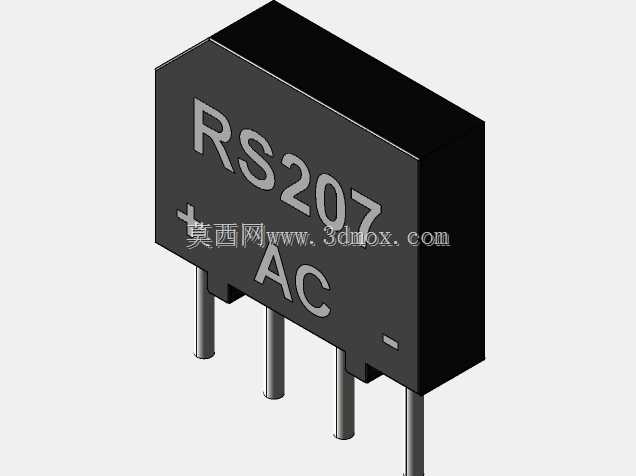

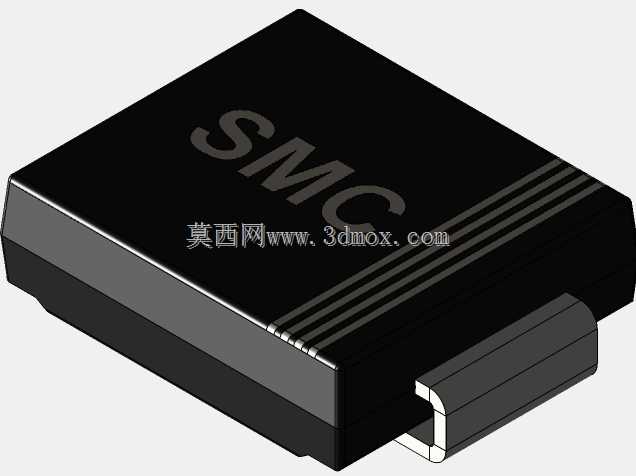

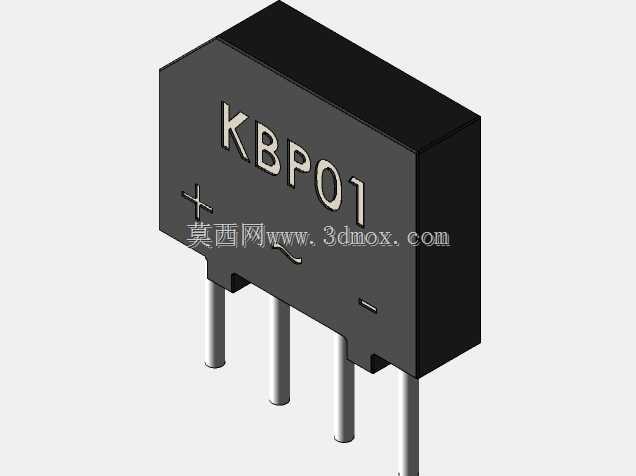

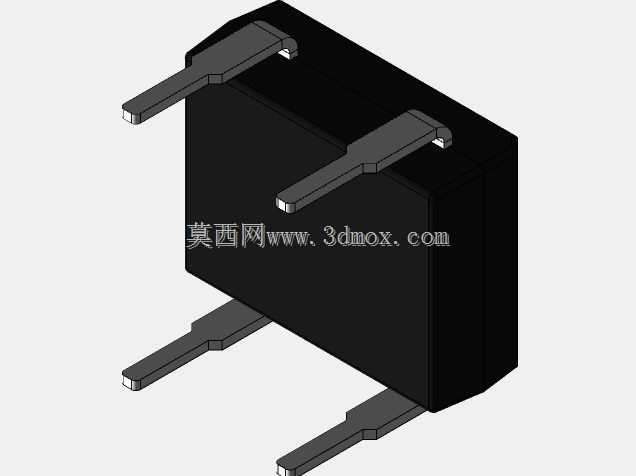

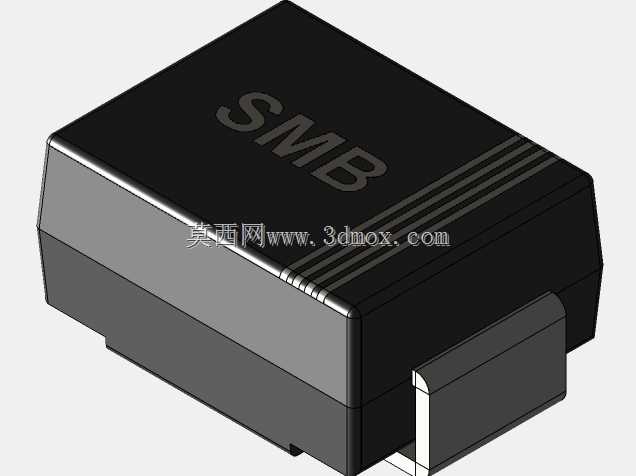

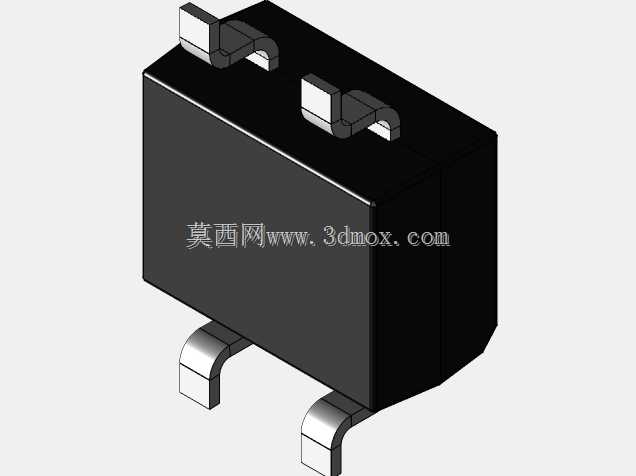

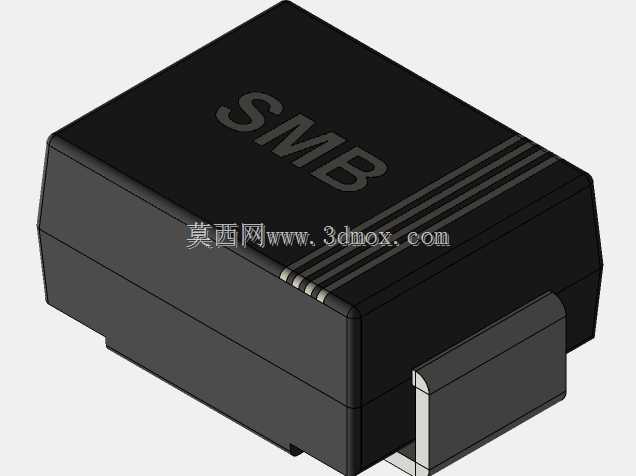

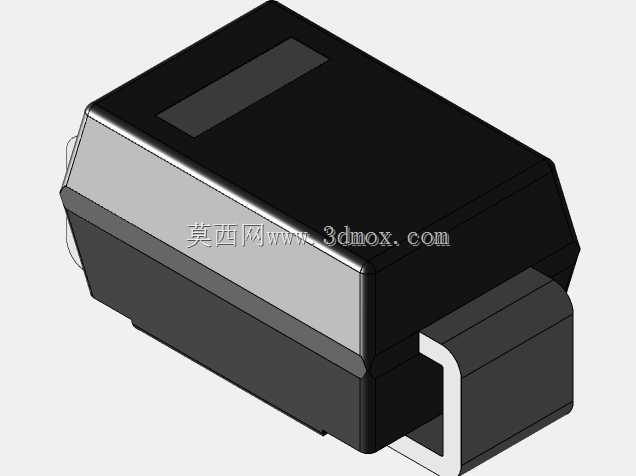

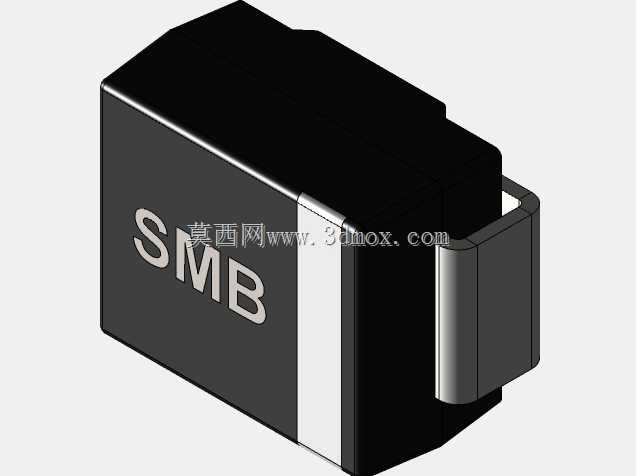

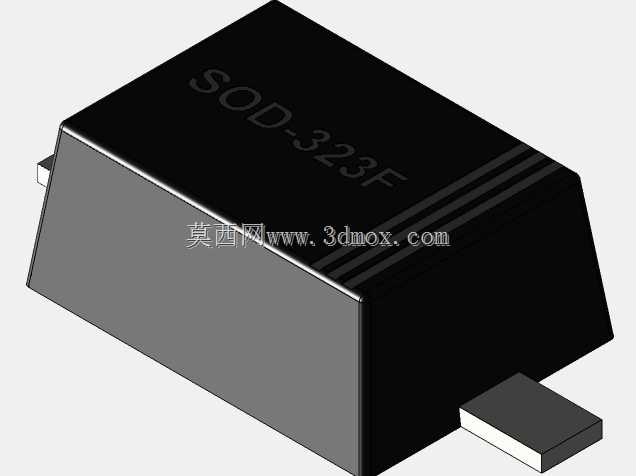

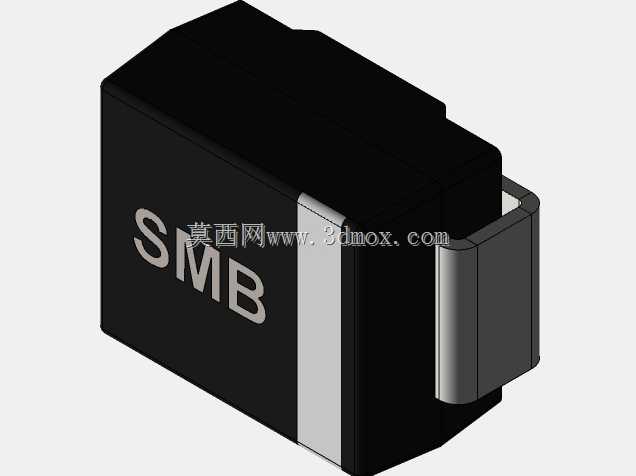

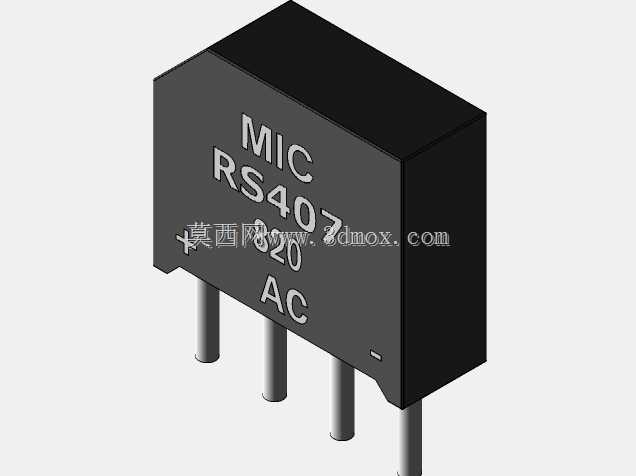

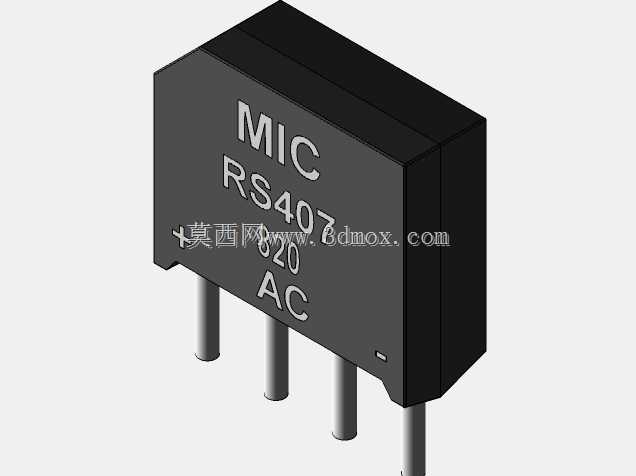

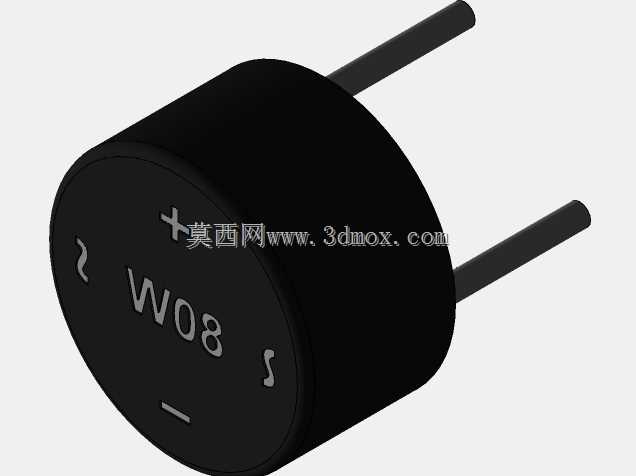

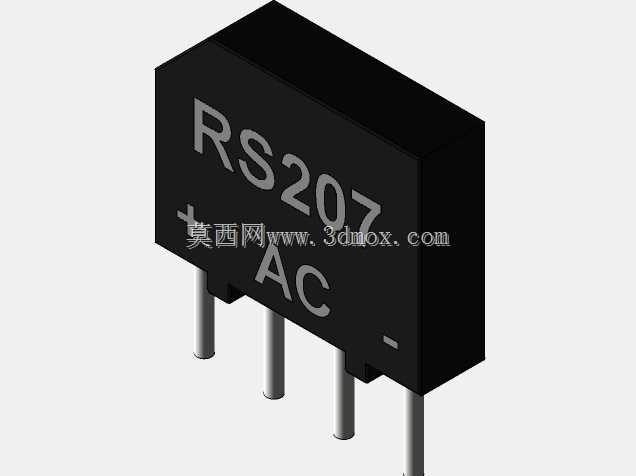

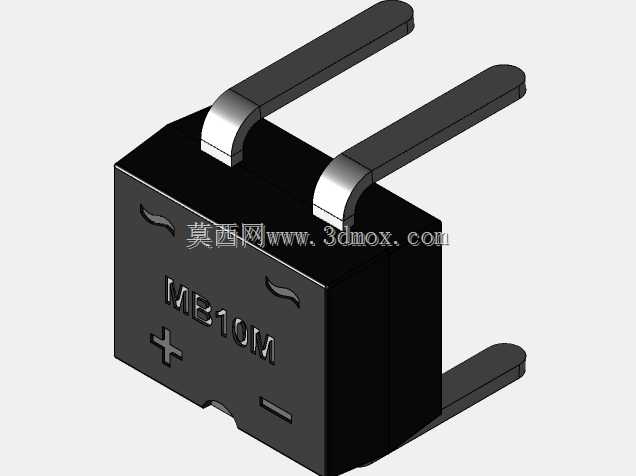

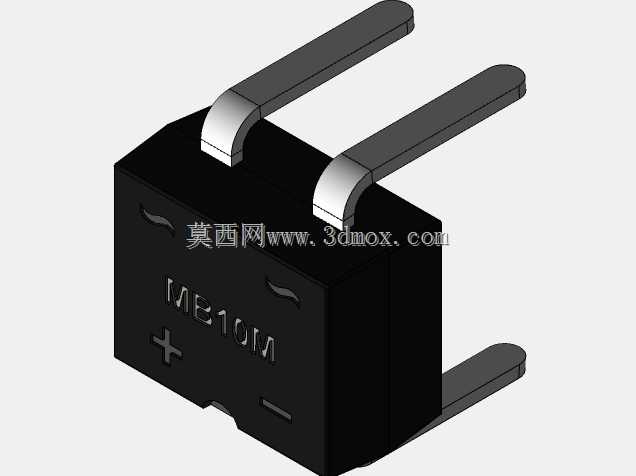

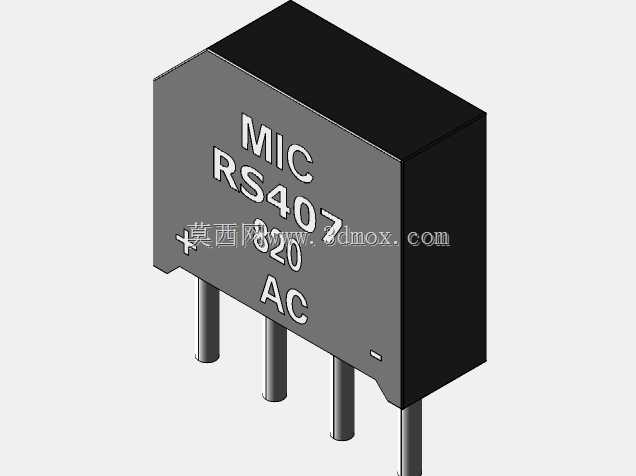

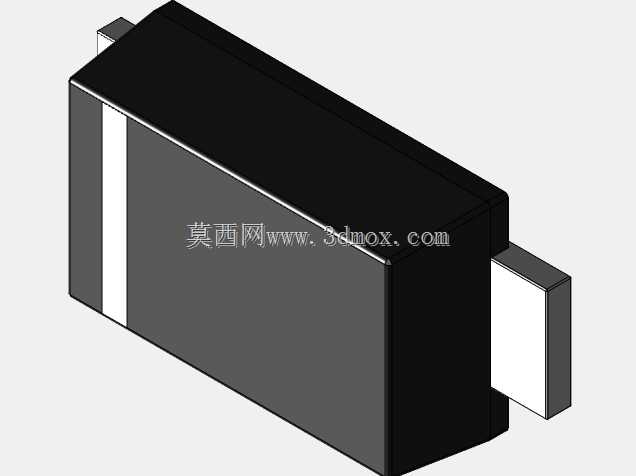

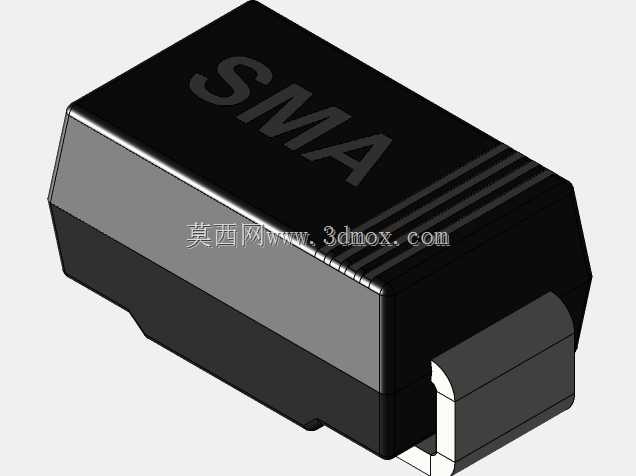

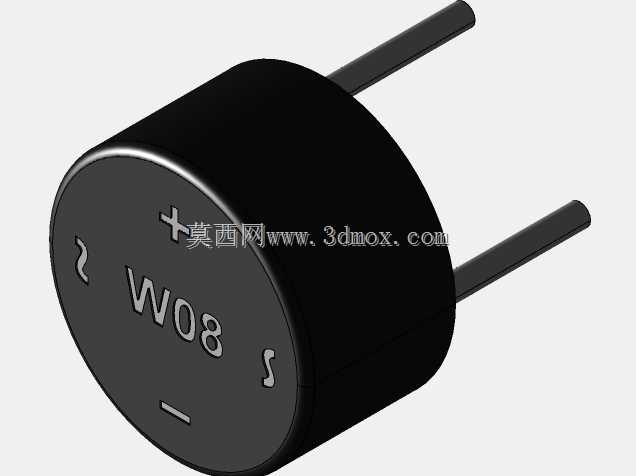

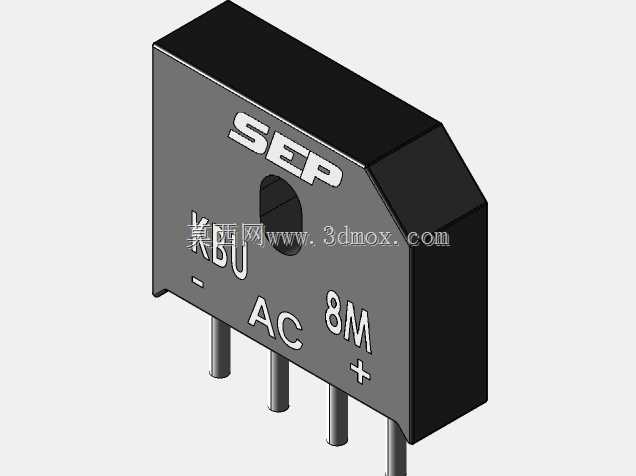

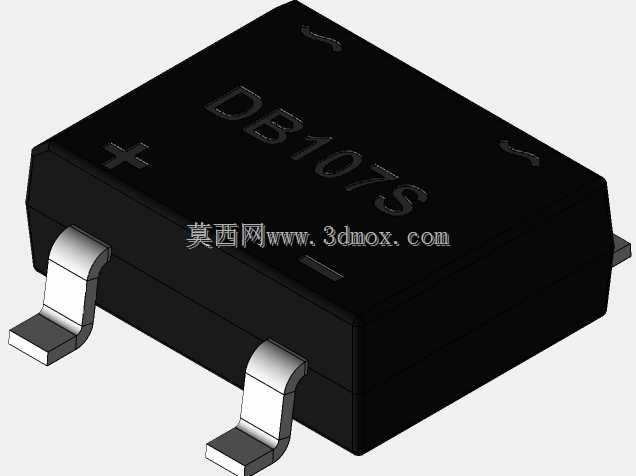

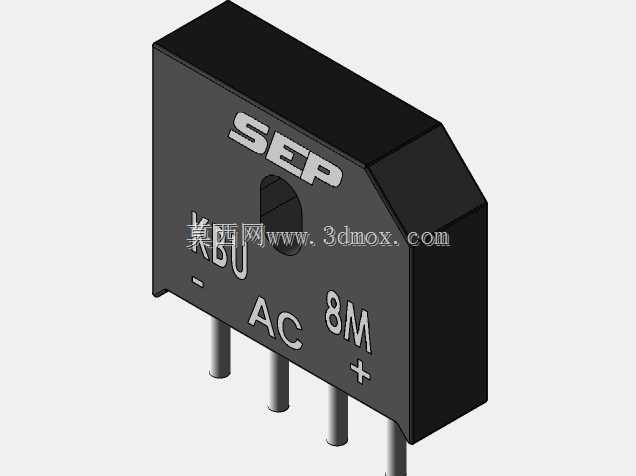

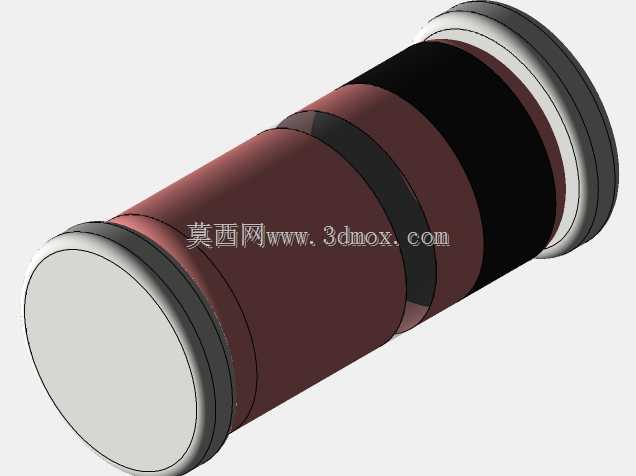

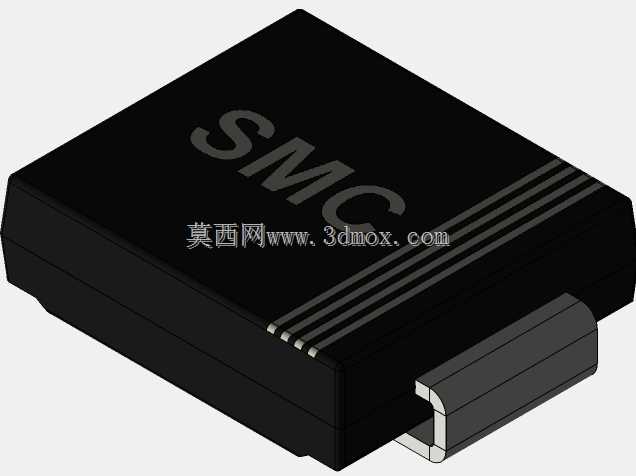

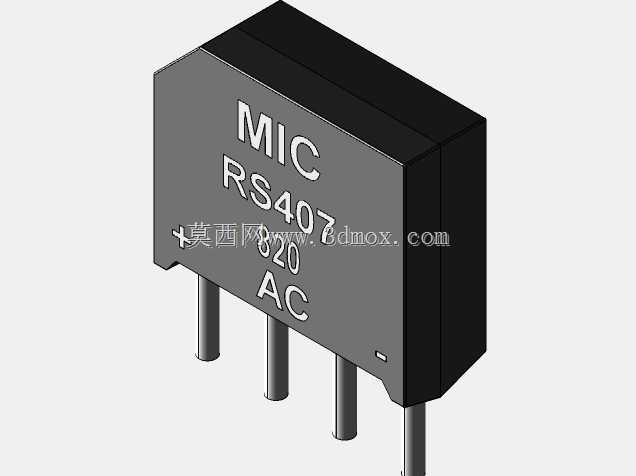

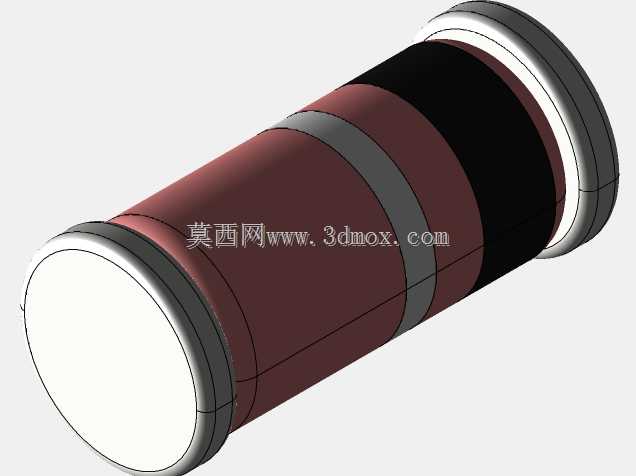

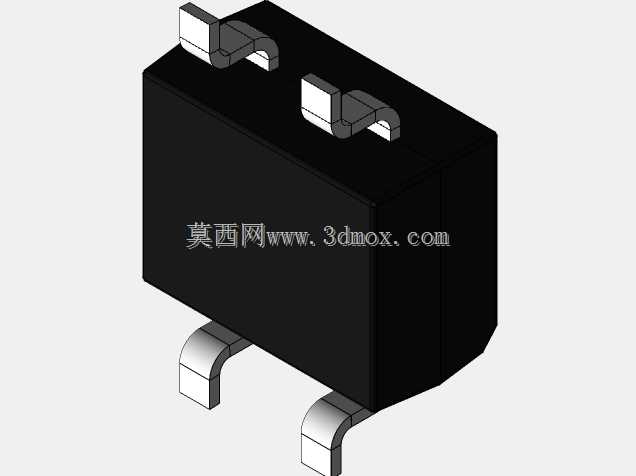

　　SMD贴片类二极管的建模重点在于还原封装本体的焊盘位置与本体尺寸公差，这类器件多用于高密度贴装的电路板上，对安装空间的精度要求更高，建模时严格参照对应封装的标准尺寸，本体底部与焊盘接触的位置做了细微的倒角处理，还原实际器件注塑成型时的脱模特征，避免在做热仿真或者结构干涉检查时出现模型与实际器件不符的问题。整流桥堆的结构则整合了四个二极管芯片的封装外形，建模时还原了桥堆本体的方正结构与引脚排布位置，针对不同功率等级的桥堆外形特征做了区分，大电流桥堆的本体厚度更大，引脚宽度更宽，这些细节都在模型中做了对应体现，方便设计人员在电源类产品布局时直接调用，不需要反复核对器件手册的尺寸参数。

　　设计思路上完全从结构工程师的实际使用需求出发，没有做多余的外观美化处理，所有结构特征都服务于装配检查与布局验证：直插器件的引脚直径严格对应标准线径，插装过孔的匹配间隙控制在合理范围，模拟实际插装时的公差余量；贴片器件的本体高度、焊盘间距完全符合行业通用封装规范，可直接匹配PCB封装库的焊盘位置做对齐装配；桥堆的安装孔位置（针对带固定孔的大功率桥堆）也做了精准还原，方便设计时直接匹配固定螺丝的位置，检查与周边元件的安全距离。

　　在安装边界的处理上，所有模型都预留了实际生产中需要的操作空间：直插二极管的折弯半径符合引脚金属材料的弯折应力要求，不会出现模拟折弯半径过小导致实际加工时引脚断裂的问题；贴片二极管的本体边缘与周边元件的间距参考SMT贴装的最小安全距离设置，避免贴装时吸嘴干涉；桥堆的散热面预留了足够的空间安装绝缘片与散热片，模拟实际装配时散热组件的安装位置，检查散热片与周边电容、电阻等元件是否存在结构冲突。

　　这类基础电子元件的三维模型看似结构简单，但在实际板级设计中如果模型尺寸不准，很容易导致后期打样时出现元件装不下、引脚对不上过孔、散热件干涉等问题，建模时每一处尺寸都对应量产器件的实际公差范围，本体的倒角、引脚的弧度、封装的合模线等细微特征都做了还原，既保证模型轻量化不会占用过多系统资源，又能满足结构设计、装配模拟、工艺验证的全流程使用需求，不管是做电源产品的结构布局，还是控制板卡的元件排布，都可以直接调用这类模型完成前期的空间规划，减少反复核对器件尺寸的工作量，提升设计阶段的效率，避免因为基础元件模型偏差导致的后期设计变更。
