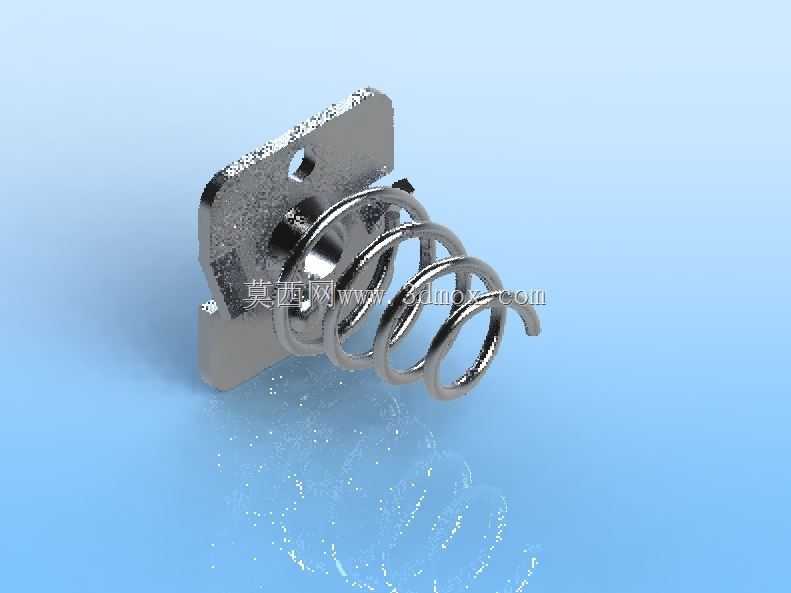

带弹簧接触结构的电池连接金属件

　　这类带螺旋弹簧的金属电池接触件，常应用在手持电动工具、便携式检测仪器、小型储能模组、民用消费电子的电池仓结构中，核心作用是在电池与设备供电回路之间建立稳定的低阻导通路径，同时抵消电池生产公差、装配间隙以及使用过程中震动带来的接触偏移问题。从结构设计逻辑来看，该部件分为固定基座与接触弹簧两个功能区段，固定基座采用带安装孔的折弯钣金结构，安装孔位的中心距、基座折弯高度均严格匹配电池仓内壁的安装凸台尺寸，装配时可通过螺丝铆接或者热熔嵌合的方式固定在电池仓的端侧，基座的折弯边做了小圆角过渡处理，避免装配时割伤电池绝缘外皮，同时基座平面与电池端面保持平行度公差控制在0.1mm以内，保证弹簧压缩时受力均匀不会出现偏斜卡滞。

　　接触弹簧采用等节距圆柱螺旋结构，弹簧丝径、有效圈数经过受力校核，在电池装入后弹簧压缩量处于设计工作区间时，既能提供足够的正向接触压力，避免接触电阻过大导致的发热问题，又不会因为压力过大造成电池外壳凹陷、装配阻力过高的问题，弹簧末端与基座的连接采用电阻焊工艺固定，焊接位置做了焊点打磨处理，不会出现凸点刮蹭电池负极的情况。在实际选型应用中，需要重点核对该连接件的安装边界尺寸：基座的整体长宽尺寸要适配电池仓的内部安装空间，弹簧自由状态下的总长度要匹配电池仓的深度余量，确保电池装入后弹簧压缩行程处于合理范围，既不会因为行程不足导致弹簧压并失效，也不会因为行程过大导致接触压力不足。

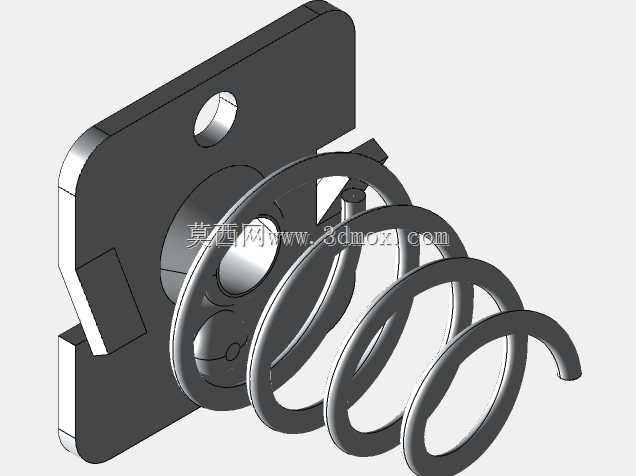

　　不同于固定式的金属接触片，这种带弹簧的活动接触结构可以适配不同厂家生产的同规格电池的长度公差，在设备发生跌落、震动时，弹簧的伸缩缓冲可以避免接触瞬间断开的问题，尤其适合在户外作业的便携设备、工业手持终端这类使用场景相对复杂的产品中使用。设计建模过程中，弹簧部分需要按照实际螺旋线参数生成实体，还原弹簧丝的真实直径与节距，基座部分的折弯角度、安装孔的倒角、让位缺口的尺寸都需要和实际冲压工艺匹配，比如基座上的定位缺口是为了装配时和电池仓内的定位筋配合，防止安装时出现方向错装，基座边缘的压筋结构是为了提升钣金件的结构强度，避免长期受弹簧反力出现基座变形。

　　在导电性能匹配上，基座与弹簧均采用导电性能优异的金属材质，表面做了防氧化镀层处理，长期使用不会因为氧化层堆积导致接触电阻升高，弹簧的弹力衰减周期满足设备全生命周期的使用要求，不需要在设备使用寿命周期内更换接触件。实际装配时，该连接件的基座背面通常会设计走线焊片，方便焊接供电回路的导线，焊片位置避开弹簧的活动范围，不会出现导线被弹簧剐蹭破损的风险，同时基座与电池仓内壁之间会预留绝缘垫片的安装间隙，避免出现供电回路短路的问题。
