7W2金闪光面板安装5+2组合D-Sub公插头

　　做设备内部线束互联设计的时候，D-Sub类连接器是绕不开的选型品类，尤其是带电源位的混合规格款，能在有限的安装空间里同时实现信号与小功率电源的传输，省去了额外布置电源接插件的空间，在工业控制板卡、通讯设备接口、测试治具外接端口这类场景里用得非常普遍。这款5+2组合的公插头，就是专门针对需要同时走多路信号加两路电源的场景设计的，和常规全信号针的D-Sub型号比，它把其中两个针位换成了更大直径的电源插针，能承载更高的额定电流，不用再单独做电源接口的开孔，面板布局可以做得更紧凑。

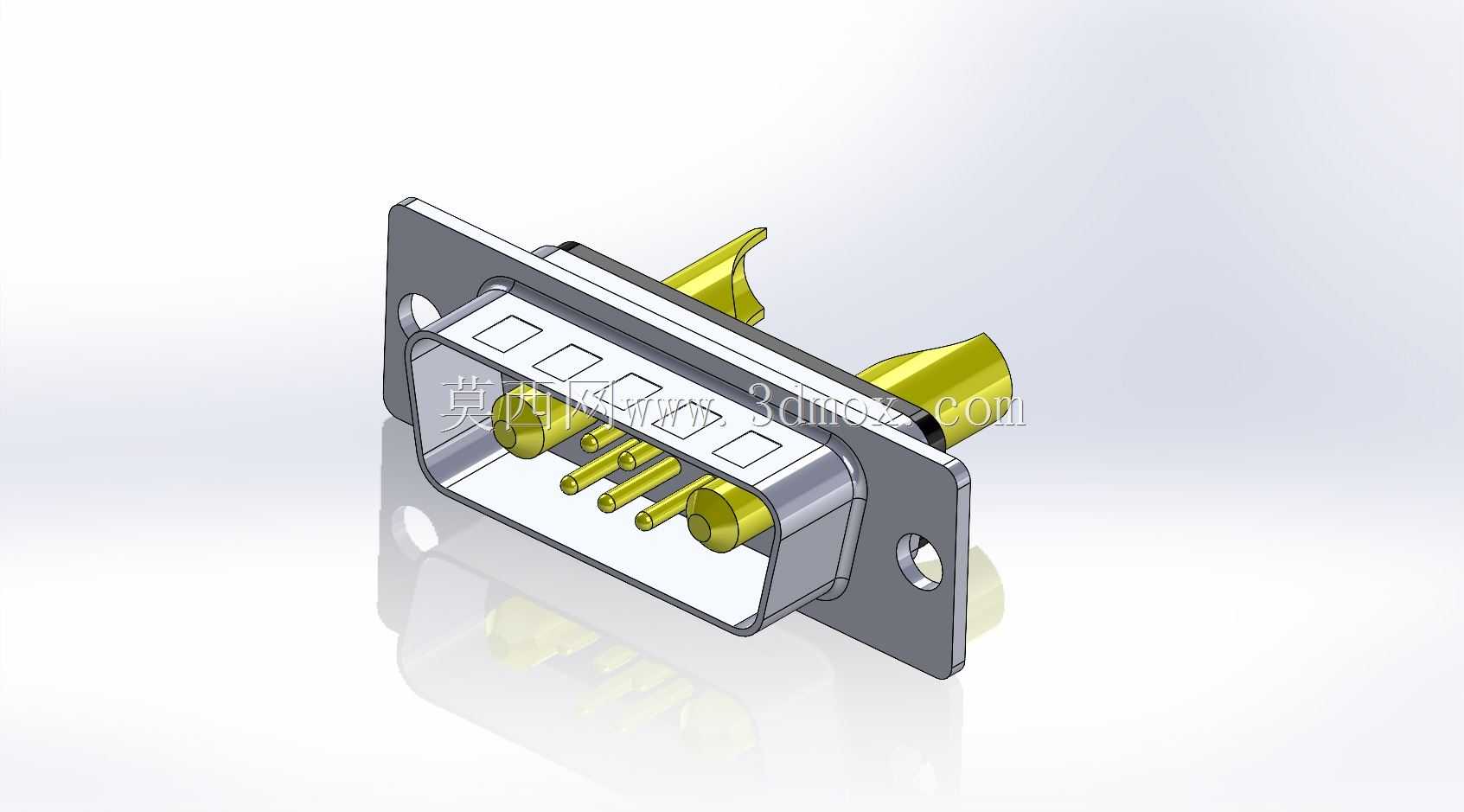

　　从结构设计上看，这款连接器采用标准面板安装形式，金属外壳带两个安装固定孔，安装时直接从面板外侧穿入预留开孔，后侧用螺丝或者卡扣锁紧即可，安装边界完全符合常规D-Sub7W2规格的开孔尺寸，不用重新定制非标准开孔，能直接适配市面上通用的D-Sub面板安装位，替换原有同规格接插件的时候不需要修改面板结构，给老设备升级接口的时候能省不少改造成本。外壳采用金属材质，一方面能给内部插针提供足够的结构防护，避免装配或者使用过程中插针受外力变形，另一方面金属外壳可以实现接地屏蔽，减少信号传输过程中的外界电磁干扰，在有变频设备、伺服驱动器这类强电磁干扰的工业现场，这种带金属屏蔽壳的连接器比塑料外壳款的信号稳定性要好很多。

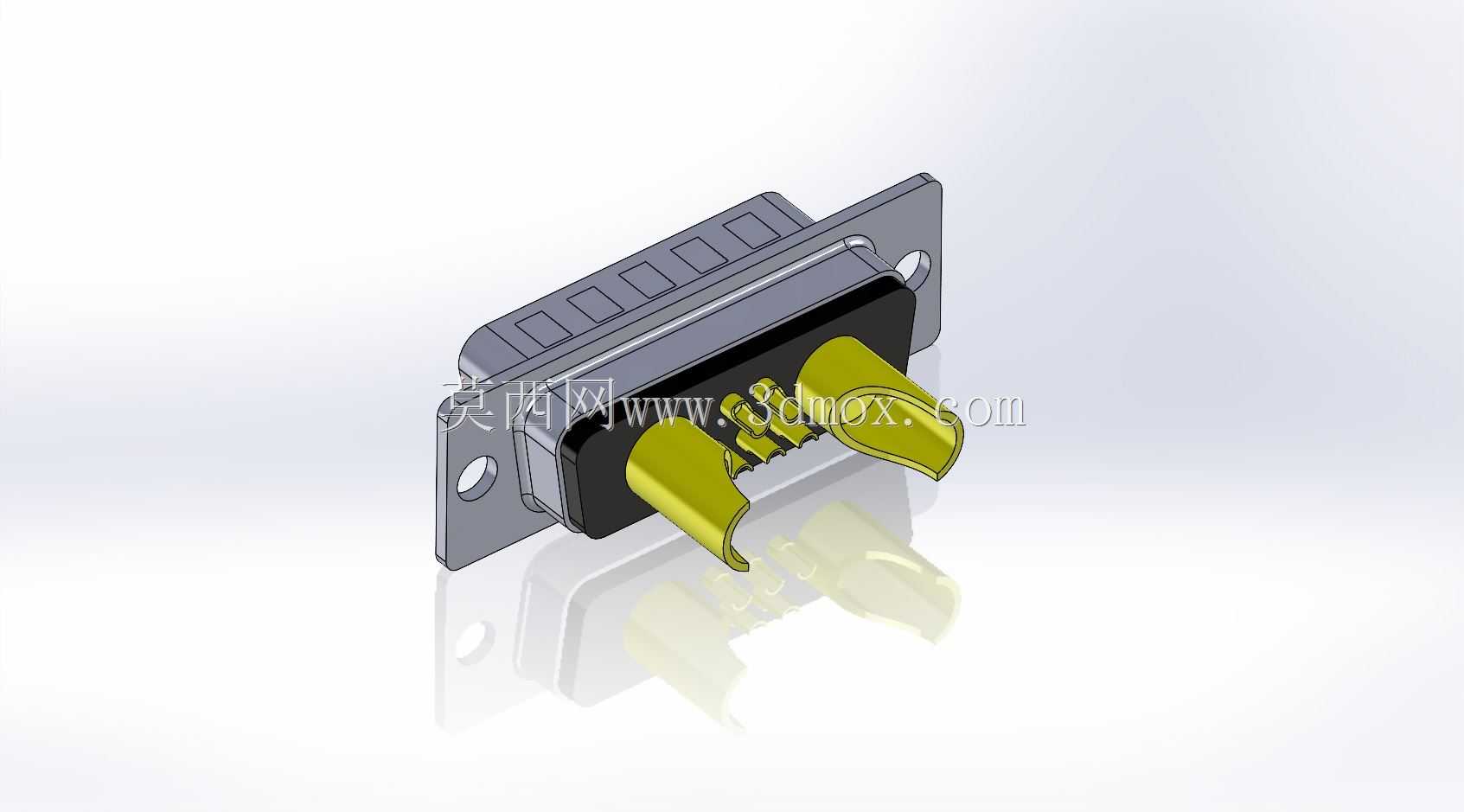

　　插针部分采用机加工引脚，和冲压成型的插针比，机加工针的同轴度更好，插拔的时候对中精度更高，多次插拔后针体不容易出现歪斜、变形的问题，接触可靠性更有保障，适合需要频繁插拔的测试接口、外接设备端口这类场景。5根常规信号针的直径匹配标准D-Sub信号针规格，适配常规的压接或者焊线工艺，2根加粗的电源针专门走电源回路，载流能力比信号针高出数倍，能满足小功率供电的需求，不用单独布置电源线缆，整束线缆可以通过一个连接器完成对接，现场布线的时候更整洁，后期维护排查线路也更方便。尾部采用焊料接线形式，接线的时候把线缆剥头后直接和插针尾部焊接即可，不需要额外的压接工具，小批量装配或者现场维修的时候操作门槛更低，焊接完成后可以搭配对应的尾罩固定线缆，避免线缆拉扯导致焊点开路。

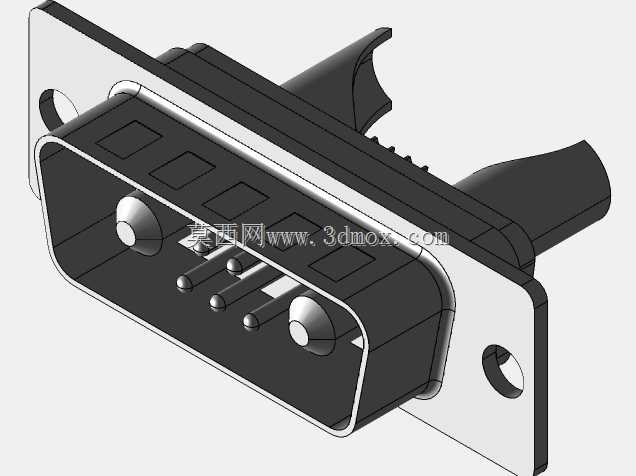

　　接触件表面做了镀金闪光处理，一方面能降低接触电阻，减少信号传输过程中的损耗，另一方面镀金层的防氧化能力更强，在温湿度变化较大的工业环境里长期使用，插针接触面不容易出现氧化锈蚀导致的接触不良问题，能有效提升接口的使用寿命。外壳的安装法兰做了平整处理，和面板贴合的时候缝隙均匀，搭配对应的密封垫圈还能实现一定的防尘防水效果，适合用在设备外漏的接口位置。在做三维建模的时候，这个模型完整还原了连接器的所有外形细节，包括插针的长度、位置、直径，外壳的安装孔距、法兰厚度，尾部焊杯的尺寸，还有外壳上的定位结构，导入装配体之后可以直接用来做面板开孔校验、线束排布空间检查，不用再手动测绘尺寸，能减少结构设计阶段的测绘工作量，也能避免手动建模出现的尺寸误差导致后期装配干涉。

　　实际选型使用的时候，要注意这款是公插头，对应的母座需要匹配7W2的针位定义，避免出现针位不匹配插不上的问题，安装的时候要注意法兰面和面板之间的贴合度，螺丝锁紧的时候要两边均匀受力，避免外壳变形导致插针对中偏差。焊接接线的时候要注意电源针和信号针的线序定义，提前做好线序标记，避免接错导致设备烧损，焊线的时候要控制焊接时间，避免长时间高温导致插针的绝缘基座受热变形，影响插针的固定强度。这款连接器的尺寸边界控制得很精准，整体厚度、插针伸出长度、尾部焊杯的位置都和实物一致，在做设备内部结构布局的时候，可以直接用这个模型做干涉检查，确认连接器和周边的PCB板、结构件、线缆之间有没有足够的装配空间，尤其是尾部焊线之后的线缆弯曲半径，也能通过模型提前预留出来，避免后期装配的时候出现线缆弯折过度或者空间不够装不上的问题。
