电机转子剖视结构三维建模

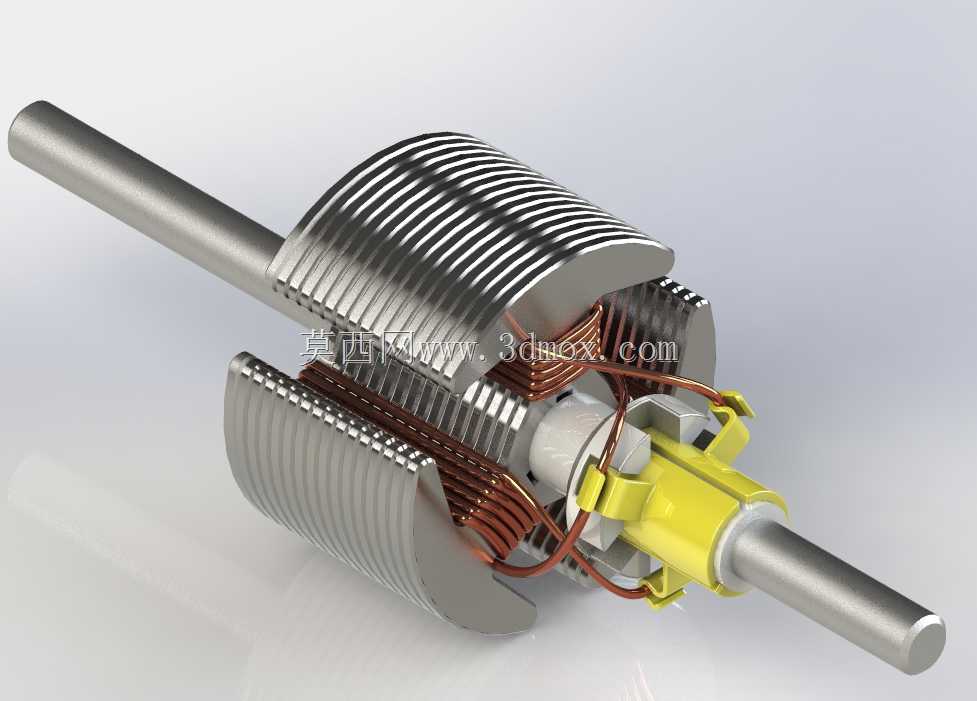

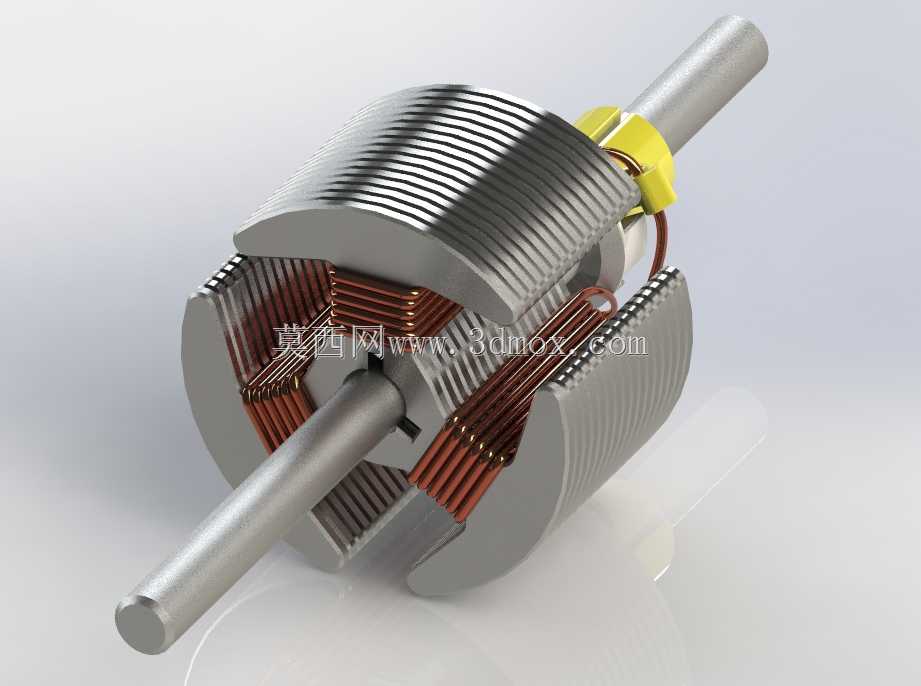

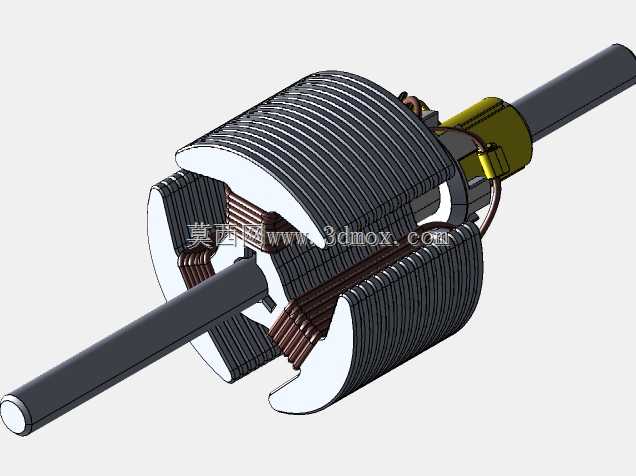

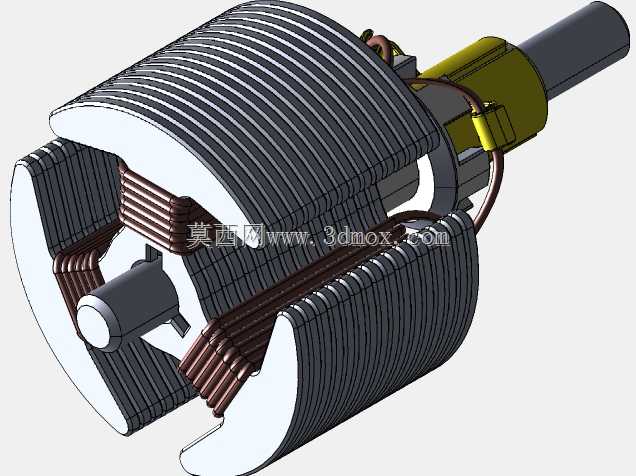

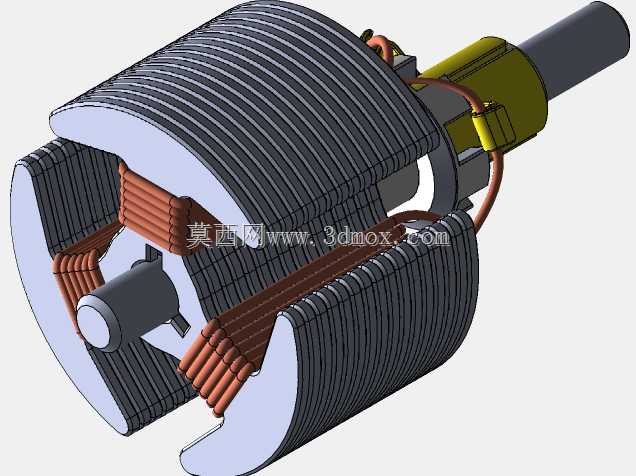

　　在中小型交流异步电机、直流有刷电机的整机结构设计环节，转子作为直接输出旋转扭矩的核心运动部件，其结构合理性直接决定电机的运行效率、振动噪声水平与长期服役寿命，本次建模采用半剖视的呈现形式，完整还原了转子从转轴到铁芯、绕组的全部装配关系，可直接用于电机结构教学、新品研发阶段的结构校核、虚拟装配干涉检查等场景。从实际工业应用场景来看，这类鼠笼式或绕线式转子结构广泛覆盖工业驱动用中小型电机、家电类驱动电机、小型发电设备的核心运动单元，不管是生产线传送带驱动电机、机床进给轴驱动电机，还是家用空调、洗衣机的驱动电机，其核心运动部件均采用同原理的转子结构，只是根据功率、转速需求调整铁芯叠厚、绕组线径、转轴直径等参数。

　　从产品功能特性来看，转子的核心作用是在定子产生的旋转磁场作用下，通过绕组内感应电流与磁场的相互作用产生电磁扭矩，带动转轴输出旋转动力，建模过程中完整还原了斜槽式硅钢片叠压铁芯的结构——斜槽设计是为了削弱齿谐波磁场带来的转矩脉动与运行噪声，这也是量产电机转子普遍采用的结构设计；铁芯内部嵌入的铜质绕组端部做了规整的弯折固定处理，还原了实际生产中绕组端部绑扎、浸漆前的形态，两端的绝缘端板采用黄色工程塑料材质，用于隔绝绕组与铁芯、转轴之间的导电通路，避免出现绕组匝间短路、对地击穿等故障。从设计思路层面来看，建模时优先保证各部件的装配同轴度：转轴作为整个转子的装配基准，其与铁芯内孔的配合采用过盈配合的尺寸公差设计，铁芯叠片之间采用叠压铆接的结构保证整体刚性，避免高速旋转时铁芯出现松散错位；绕组的排布完全遵循实际电机的绕组跨距规则，每槽的绕组匝数、线径比例均参考量产同功率等级电机的参数设置，端部伸出长度控制在合理范围内，避免与定子端部绕组产生装配干涉。

　　从外形尺寸与安装边界来看，该转子模型的转轴直径、铁芯外径、铁芯叠厚、转轴两端伸出长度均按照通用Y系列中小型电机的安装尺寸设置，转轴两端的轴承位直径符合标准深沟球轴承的安装尺寸要求，可直接匹配标准端盖、轴承的装配接口；转子整体的动平衡校正结构也在模型中有所体现，铁芯端面预留了平衡块安装位置，实际生产中会在完成转子装配后进行动平衡测试，通过在端面添加平衡块抵消转子质量分布不均带来的振动，保证电机在额定转速下运行平稳。

　　建模过程中对铁芯的硅钢片叠压纹理做了细节还原，每一片硅钢片的厚度按照0.5mm的常规冷轧无取向硅钢片参数设置，叠压后的铁芯表面呈现均匀的层叠纹理，绕组的铜线表面做了绝缘漆层的质感还原，转轴表面做了磨削加工的金属质感处理，半剖的展示形式可以让使用者清晰看到内部绕组与铁芯槽的配合关系，不需要拆解模型就能观察到内部的结构排布。在实际的电机研发流程中，这类精准的转子三维模型可以直接导入电磁仿真软件进行磁场分布仿真，验证不同斜槽角度、绕组排布下的扭矩输出特性，也可以导入结构力学仿真软件校核高速旋转下的铁芯应力分布、转轴挠度变形，提前规避结构设计缺陷，减少物理样机的试制次数，缩短研发周期。对于设备选型人员来说，通过该模型可以直观了解转子的结构尺寸，匹配对应的定子、端盖、轴承等部件，确认整机装配时的尺寸边界，避免出现安装尺寸不匹配的问题；对于三维建模从业者来说，该模型的绕组排布、叠压铁芯建模方式也可以作为同类电磁部件建模的参考，掌握复杂绕组、叠层结构的建模逻辑。
