GX12四芯航空插座结构设计

　　在工业控制、小型机电设备、检测仪器的电气布线环节，经常会遇到需要频繁插拔、同时要求连接具备一定抗振防松能力的布线场景，这类场景下普通的接线端子排无法满足快速拆装的需求，而重载连接器又会占用过多安装空间，GX12规格的圆形航空插座正是适配这类中小电流、小空间安装场景的连接部件。这款四芯结构的插座，采用外螺纹锁紧的结构形式，安装时可穿过设备面板，通过配套的锁紧螺母从面板背面完成固定，安装面板的开孔直径适配12mm规格的标准开孔，不需要额外定制非标准安装孔，能直接匹配市面上多数小型设备的面板预留孔位，降低现场安装的改造成本。

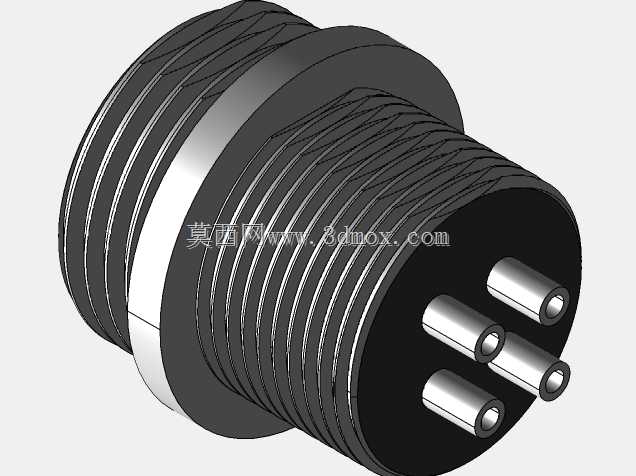

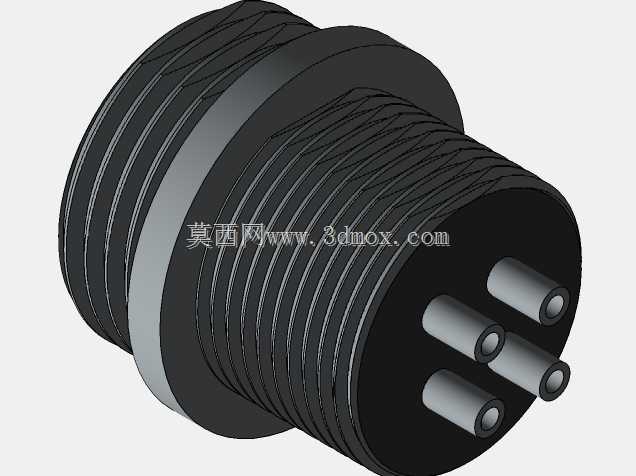

　　从结构设计来看，插座主体采用绝缘基座内嵌插针接触件的结构，四个插针沿圆周方向均匀分布，相邻插针之间保留足够的电气间隙，避免相邻引脚之间出现爬电、击穿的问题，适配常规低压直流、小功率交流信号与动力的传输需求，单针可承载的电流满足小型传感器、低压控制回路的供电与信号传输要求。插座外侧的外螺纹结构，是和配套插头的内螺纹锁紧结构配合使用的，连接时将插头对准插针插入后，旋紧插头的锁紧螺帽，就能让插头和插座之间形成可靠的机械连接，在设备存在小幅振动的使用场景下，不会因为振动出现插头松脱、接触不良的问题，相比直插式的接插件，连接可靠性有明显提升。

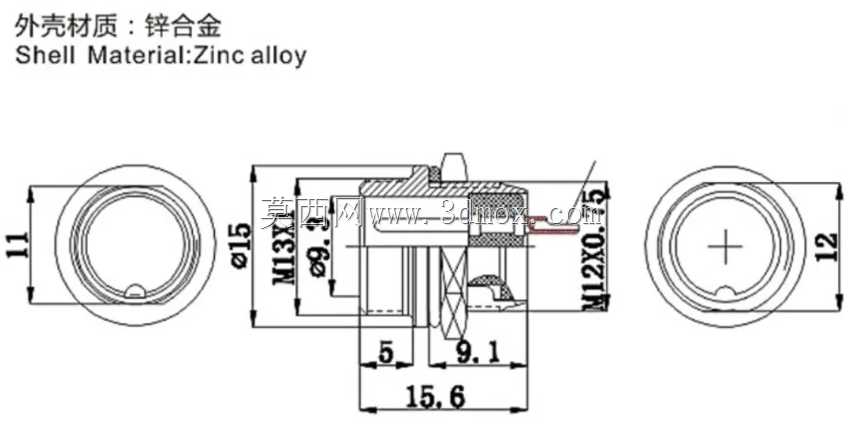

　　插座的外壳采用金属材质，一方面可以为内部的绝缘基座和插针提供机械防护，避免安装、使用过程中外力磕碰损坏内部接触件，另一方面金属外壳可以形成连续的屏蔽层，在传输弱信号的场景下，能够减少外界电磁干扰对信号传输的影响，提升信号传输的稳定性。在建模过程中，需要重点关注几个关键尺寸的公差配合：首先是插针的伸出长度和定位基准，要保证和配套插头对接时，插针能顺利进入插头的插孔内，不会出现插针顶偏、弯折的问题；其次是外螺纹的尺寸公差，要保证和配套插头的螺纹旋合顺畅，既不会因为螺纹过紧导致拆装费力，也不会因为间隙过大导致连接后出现旷量；再者是安装法兰的厚度和锁紧螺母的配合尺寸，要保证在不同厚度的设备面板上都能可靠锁紧，不会出现螺母锁不紧或者螺纹啮合长度不足的问题。

　　从实际使用场景来看，这类插座常被用在小型工业传感器的接线端、便携式检测设备的外接接口、小型机电装置的电源与信号接口位置，比如小型光电传感器的尾部接线、手持检测仪表的外接探头接口、小型自动化模组的供电接口，都能看到这类GX12航空插座的应用。设计时还考虑了现场接线的便利性，插座尾部的接线端采用焊片结构，现场布线时只需要将导线剥头后搪锡，焊接到对应的焊片上即可完成接线，不需要特殊的压接工具，适合小批量设备组装、现场维修更换的场景。另外，插座的绝缘基座采用耐温、绝缘性能优异的工程塑料材质，在常规工业环境的温度范围内，不会出现绝缘性能下降、基座变形的问题，能够长期稳定保持插针之间的绝缘性能，避免出现短路故障。在安装边界上，需要注意插座装入面板后，尾部需要预留足够的接线空间，包括导线弯曲半径、焊接操作的操作空间，避免因为空间不足导致导线弯折过度出现线芯断裂，或者焊接时无法操作导致虚焊。同时，插座的插针端面要和安装面板保持平行，避免安装时出现偏斜，导致插头对接时插针受力不均。这类圆形航空插座相比矩形连接器，在相同芯数的情况下占用的面板面积更小，圆形的结构也更方便在设备的圆弧面、狭小空间位置布置，不会像矩形连接器那样存在边角干涉的问题，在小型化设备的结构设计中，这类小规格圆形连接器的选型优先级往往更高。
