外转子无刷直流电机结构设计方案

　　这款外转子结构的无刷直流电机，核心应用场景覆盖小型航模动力系统、桌面级精密传动装置、小型智能移动设备驱动模块等领域，区别于传统内转子无刷电机的高转速特性，外转子结构的转动惯量更大，输出扭矩在同体积参数下表现更优，适配需要直接驱动桨叶、滚轮等负载的场景，省去额外减速齿轮组带来的传动间隙与效率损耗。从实际用途来看，这类电机可直接作为多旋翼航模的动力输出单元，也可经过简单的安装座适配后，作为小型传送带的驱动源、桌面云台的转动执行部件，甚至是小型仿生机器人的关节动力模块，适配场景对动力单元的体积、重量、扭矩密度都有较高要求。

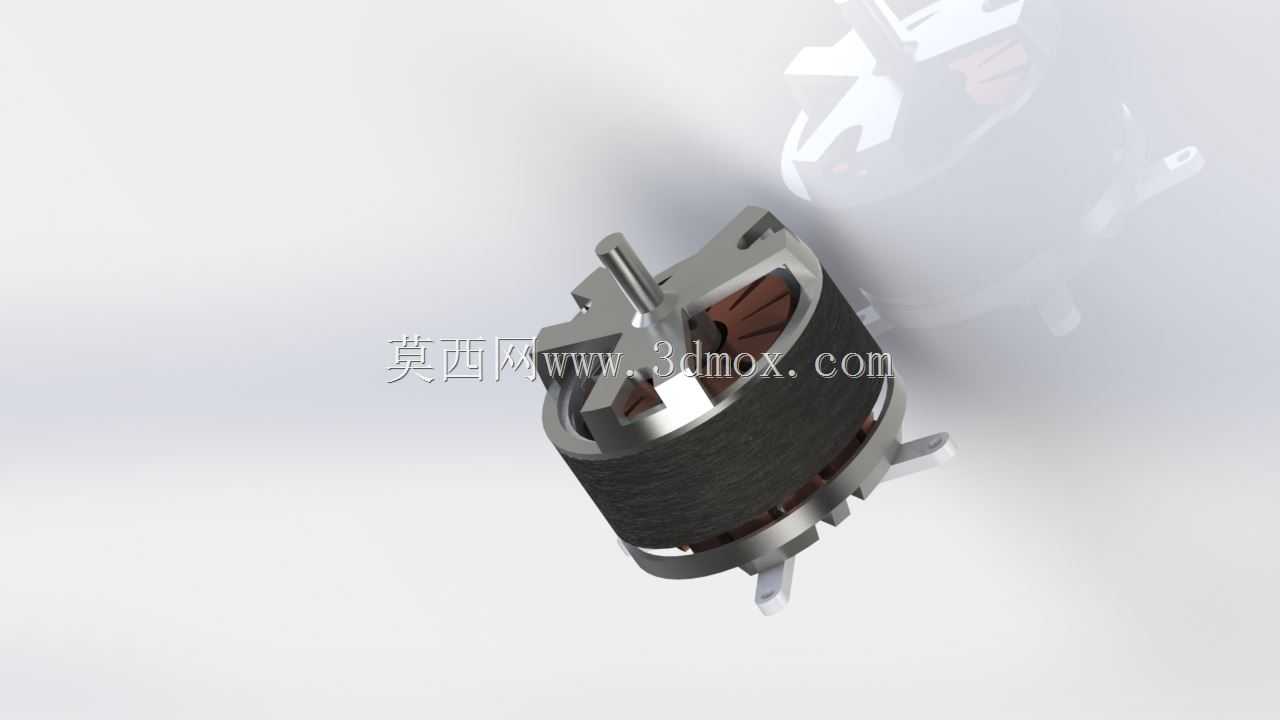

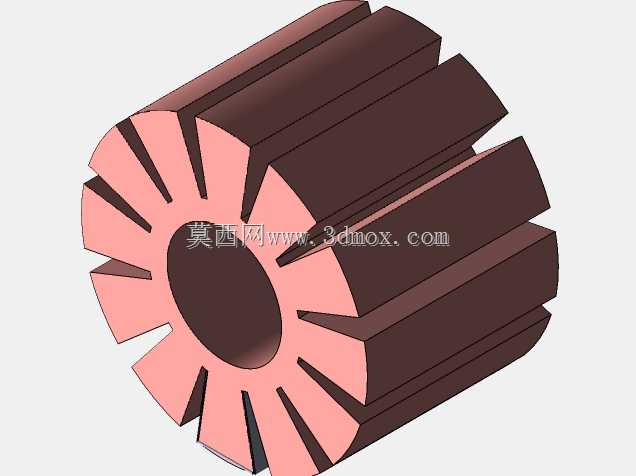

　　产品功能特性上，该结构采用定子铁芯内嵌绕组、转子外壳集成永磁体的布局，绕组部分固定在中心安装轴上，转子外壳通过两端的轴承与中心轴配合，转动过程中绕组保持静止，无需额外的滑环结构给转动部件供电，从根源上避免了有刷电机的碳刷磨损问题，运行过程中的电磁干扰更低，连续运转寿命远高于同功率等级的有刷直流电机。定子部分的铁芯采用多槽式叠压结构，槽内嵌入的三相绕组按规律排布，配合转子内壁粘贴的永磁体形成闭合磁路，通电后可通过电子调速器的换相信号实现平稳转动，低速段扭矩输出线性度好，高速段运转无明显抖动。

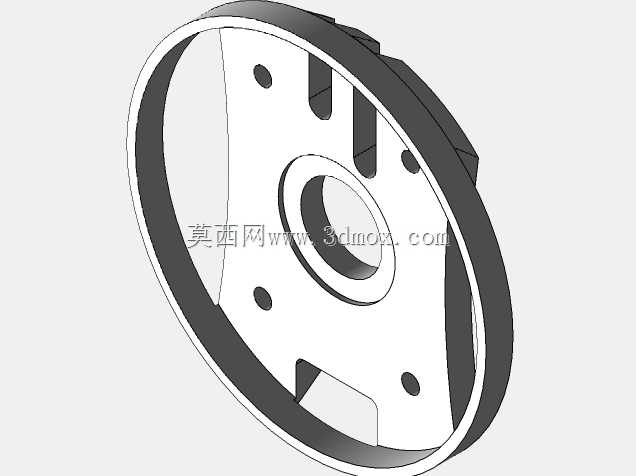

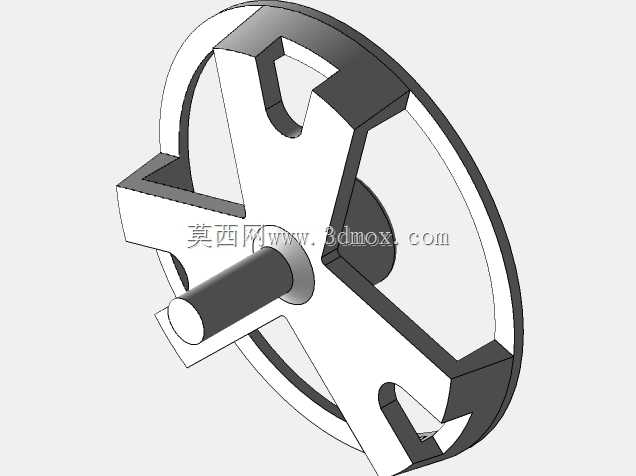

　　设计思路层面，这款电机的结构优先考虑了装配便捷性与散热效率，转子外壳采用薄壁金属结构，既作为永磁体的安装载体，也承担转动过程中的散热翅片功能，运转时外壳随转子同步转动，带动周边空气形成对流，直接带走绕组工作时传递到定子铁芯的热量，无需额外加装散热风扇即可满足持续工作的散热需求。中心轴采用台阶式结构，一端预留安装固定的平面与螺纹孔，可直接锁紧在设备的安装基座上，两端的轴承安装位设置了定位台阶，装配时可直接将轴承压装到位，无需额外调整轴承游隙，定子铁芯与中心轴之间采用过盈配合，压装后即可保证同轴度，减少后续动平衡校正的工作量。转子外壳与端盖的连接采用卡扣加定位槽的结构，装配时对准定位槽压入即可完成固定，端盖上预留的出线槽正对定子绕组的出线端，方便绕组引线直接引出连接调速器，避免引线在电机内部弯折磨损。

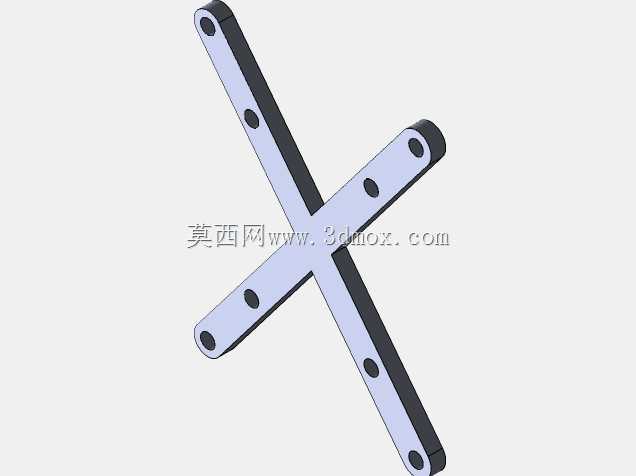

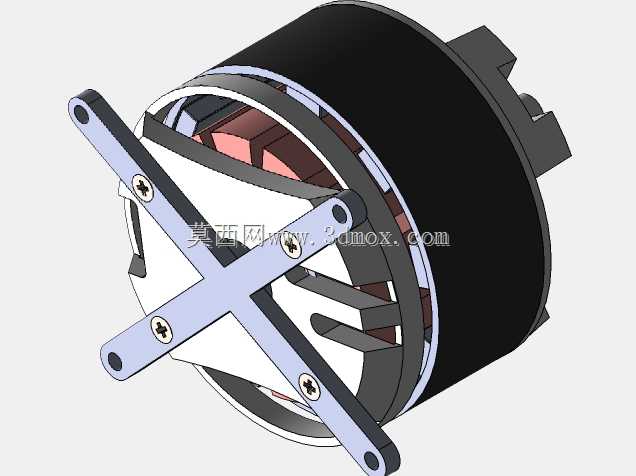

　　外形尺寸与安装边界方面，该电机整体为圆柱式结构，径向最大尺寸为转子外壳的外径，轴向总长度包含中心轴伸出端的安装段，安装时需要预留的径向空间略大于转子外径，避免转子转动过程中与周边结构发生刮蹭；中心轴的安装段为标准圆柱面，配合扁位结构防止安装后电机本体发生转动，安装孔位的中心距与中心轴同轴，固定时可采用端面锁紧或者径向顶丝锁紧两种方式，适配不同设备的安装需求。转子外壳的端面预留了桨叶安装的螺纹孔位，孔位分布在同一圆周上，可直接适配标准规格的航模桨叶夹，无需额外制作转接件；定子引线从中心轴的一端或者端盖的出线槽引出，引线长度可根据实际安装场景调整，布线时需要注意避开转子转动的覆盖区域，防止转动过程中磨破引线绝缘层。

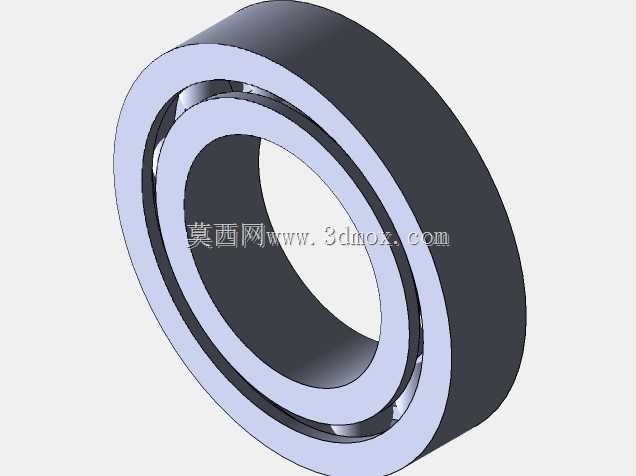

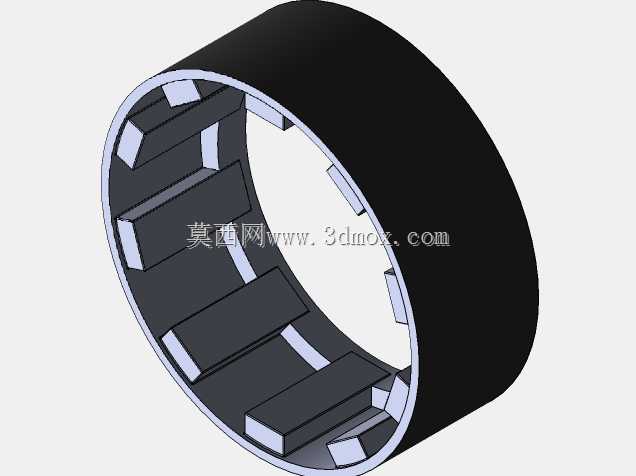

　　从结构细节来看，电机两端的轴承采用深沟球轴承，可同时承受径向载荷与少量的轴向载荷，适配航模飞行过程中产生的轴向拉力与径向震动，轴承与转子端盖之间设置有微小的间隙补偿结构，可抵消不同材料热胀冷缩带来的装配应力，避免高温环境下轴承卡滞。定子绕组的端部做了绝缘浸漆处理，既可以固定绕组线匝避免运转震动导致线匝磨损，也可以提升绕组的绝缘性能，防止潮湿环境下出现绕组短路问题。转子内壁的永磁体采用表贴式安装，磁体表面做了防锈镀层处理，磁体与转子外壳之间涂有结构胶固定，可承受高转速下的离心力，避免磁体在高速运转时脱落。
