欧规插脚式电源充电器适配器结构设计

项目分类:变压器/电感器 发布时间:2025-02-09 ID:923303
  • 欧规插脚式电源充电器适配器结构设计
  • 欧规插脚式电源充电器适配器结构设计
  • 欧规插脚式电源充电器适配器结构设计

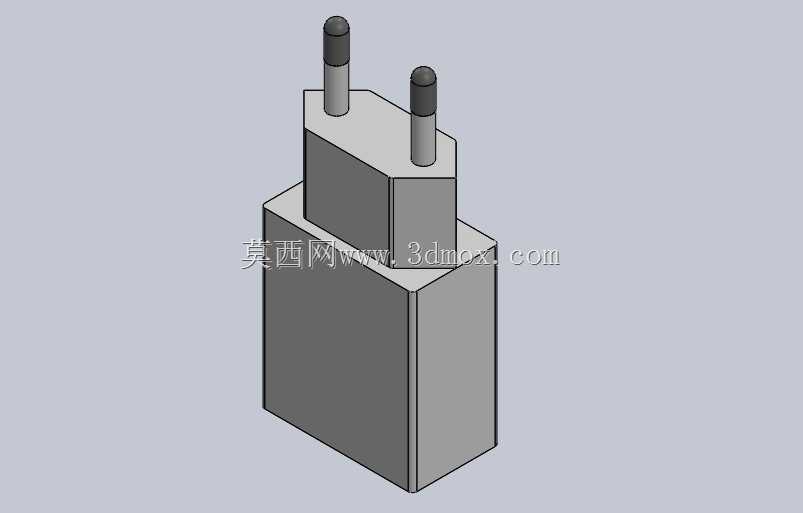

  日常接触的插墙式电源适配器,核心是通过内置的变压器、整流稳压电路完成市电到低压直流电的转换,给小型数码、便携电子设备提供稳定供电,这类产品的结构设计直接决定了使用可靠性、插墙适配性与内部元器件的布局合理性。从结构布局来看,这款适配器采用两段式叠层壳体设计,下半部分为主体容纳腔,用来放置工频或高频变压器、PCB整流板、滤波电容等核心电气元件,上半部分为插脚固定基座,两个圆柱形欧规插脚垂直固定在基座上,插脚的同轴度、伸出长度、中心距完全遵循对应区域的墙插标准,避免出现插合松动、接触不良或者无法插入标准插座的问题。

  设计过程中首先要确认插墙状态的受力边界,插脚与基座的嵌合位置需要做加强筋结构,因为用户插拔时的侧向力会直接作用在插脚根部,如果此处壁厚不足或者没有加强支撑,长期使用后容易出现插脚歪斜、壳体开裂的问题,直接导致产品报废。壳体的分模线设置在两段结构的拼接位置,上下壳采用卡扣加超声焊接的固定方式,既可以保证壳体的连接强度,避免日常跌落出现壳身开裂,也能满足电气产品的绝缘防护要求,防止异物、水汽进入内部接触带电元件。内部元器件的布局需要考虑重心位置,主体容纳腔内重量最大的变压器元件要尽量靠近插脚一侧布置,让适配器插在墙面插座上时重心尽可能贴近墙面,减少插座面板承受的倾覆力矩,避免长期使用后插座簧片变形、适配器松脱掉落的问题。

  同时元器件之间要预留足够的电气间隙,高压侧与低压侧的爬电距离必须满足安规要求,PCB板的固定柱位置要和壳体上的定位柱一一对应,装配时不需要额外打胶就能完成板件固定,提升装配效率。插脚的材质选用导电性能优异的黄铜基材,表面做镀镍处理,既可以降低接触电阻减少插拔过程中的发热,也能提升抗氧化能力,延长产品的使用寿命,插脚与内部PCB的连接采用铆接加焊锡的方式,避免长期插拔振动导致连接点松脱、接触电阻变大引发的温升过高问题。壳体材质选用阻燃ABS材料,满足电气产品的阻燃等级要求,即使内部元件出现异常温升,壳体也不会出现明火蔓延的情况,外壳表面做细磨砂处理,既可以提升握持插拔时的摩擦力,也不容易残留指纹和使用划痕。在实际应用场景中,这类适配器广泛适配小型路由器、机顶盒、便携数码外设、小型智能家居设备的供电需求,设计时除了满足电气性能要求,还要考虑不同使用场景的安装边界:比如墙面插座相邻位置如果插有其他大尺寸插头,适配器的外形宽度不能过大,避免遮挡相邻插座位,这款适配器的主体截面做了窄边设计,尽可能压缩横向占用空间,提升多设备同时插墙使用的兼容性。另外壳体的边角都做了R角过渡处理,没有尖锐棱角,用户插拔时不会划伤手部,装配完成后的整机合模缝错位量控制在0.1mm以内,既提升外观质感,也避免缝隙过大积累灰尘。

  设计过程中还需要考虑插脚的受力强度,按照标准要求插脚要能承受一定的侧向推力不出现永久变形,所以基座内部的插脚固定槽要做足够的包裹长度,不能只靠壳体表层固定插脚。内部的变压器元件要做点胶固定,避免运输或者跌落过程中磁芯松动产生工作异响,同时也能固定绕组位置,避免绝缘层移位引发的安全隐患。出线位置如果是带线款还要做线卡防拉结构,不过这款是直插式结构,插脚直接作为输入连接端,不需要额外考虑出线的拉力防护,但要在插脚根部和壳体的衔接位置做凸台限位,保证插脚插入插座时的深度符合标准,不会因为插入过深导致插脚根部带电部分外露。从散热设计来看,这类小功率适配器不需要额外开设散热孔,依靠壳体表面的自然散热就能满足温升要求,密封的壳体结构还能提升防护等级,适合在普通居家、办公的非高湿高尘环境下长期使用,壳体内部的发热元件比如变压器、整流桥要尽量贴近壳体内壁布置,通过壳体将热量传导到外部,降低内部工作温度,提升元件的使用寿命。
