12V防水复位型直流断路器结构设计

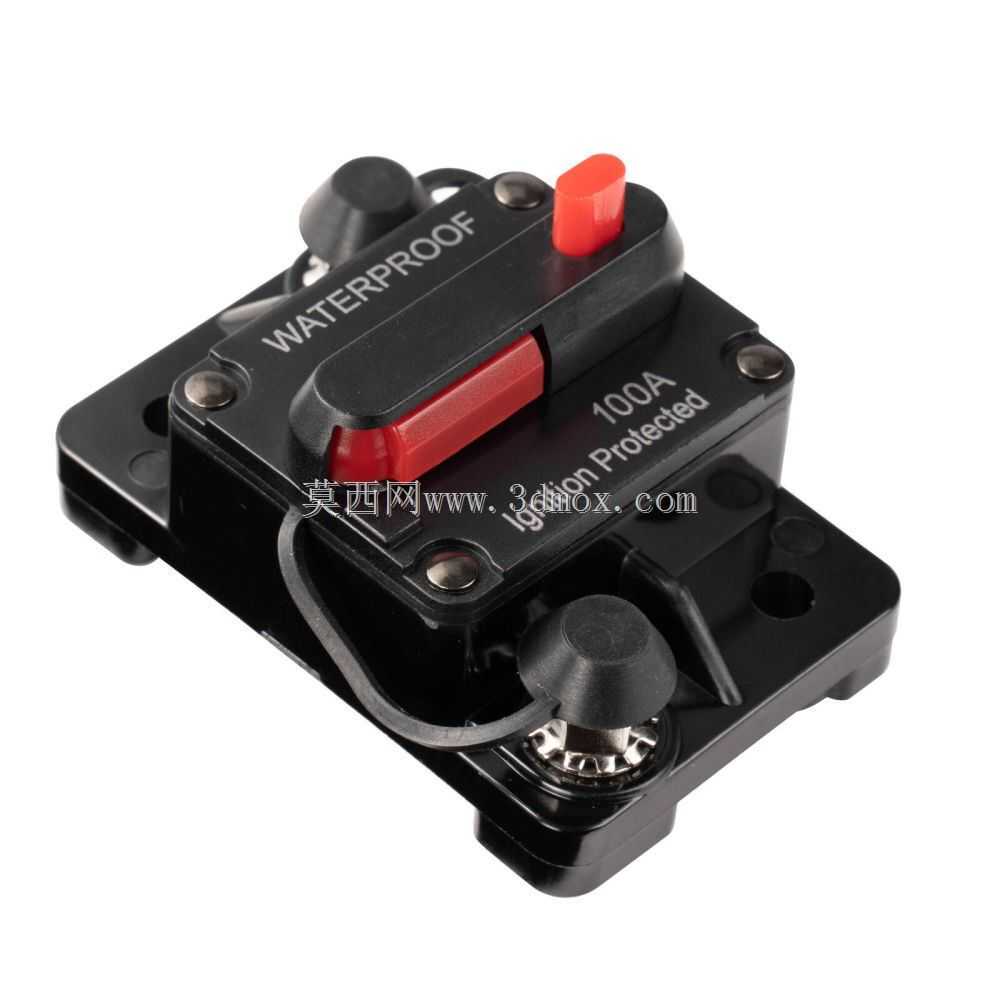

　　这款直流断路器主要面向低压直流供电回路的过载与短路防护需求，常见于车载改装、船舶辅电、户外储能系统、房车供电回路这类对防护等级有要求的直流配电场景，区别于普通交流断路器，其灭弧结构针对直流电弧无过零点的特性做了适配，能在直流回路出现过流时快速切断电路，避免线路过热引发绝缘老化甚至起火风险。

　　从实际使用场景来看，这类断路器常安装在靠近蓄电池端的供电干路上，比如车载音响改装的主供电回路、游艇甲板下的直流配电单元、户外光伏储能的低压侧输出端，这些场景往往存在凝露、溅水、粉尘堆积的问题，因此产品外壳做了整体密封设计，接线端子处配有橡胶防护帽，操作手柄周边也做了密封胶条结构，能满足日常户外使用的防水溅要求，避免水汽进入内部导致触头氧化锈蚀。

　　功能设计上，产品自带手动复位拨杆，红色操作手柄兼具分合指示与复位功能，当回路电流超过额定阈值时，内部双金属片受热变形触发脱扣机构，手柄自动跳至分断位置，故障排除后只需手动拨回即可恢复供电，无需更换熔芯，相比传统保险丝在故障后需要拆检更换的操作，能大幅缩短故障恢复时间，尤其适合野外无备用配件的使用场景。额定电流覆盖30A到300A区间，可适配不同线径的直流供电回路，选型时可根据后端负载的总额定电流匹配对应规格，预留1.2-1.5倍的电流余量即可避免正常启动电流导致的误脱扣。

　　结构设计层面，底座采用高强度阻燃工程塑料注塑成型，安装孔位为沉头设计，可通过M6规格的螺栓直接固定在设备安装板或者蓄电池支架上，安装面平整，不需要额外的安装导轨，适配各类非标准安装场景。接线端采用大扭矩铜质接线柱，表面镀镍处理防氧化，能压紧多股铜芯线缆，大电流规格下的接触电阻更低，避免长期满负荷工作时接线端发热。内部脱扣机构的动作阈值经过校准，在-20℃到60℃的工作环境温度区间内，脱扣电流偏差控制在允许范围内，不会因为低温环境出现脱扣滞后，也不会因为高温环境出现误动作。

　　从安装边界来看，产品整体外形紧凑，本体厚度控制在合理范围，安装时需要在接线端预留至少15mm的线缆弯曲空间，操作手柄前方预留20mm的操作空间，方便手动分合闸操作。进出线方向为同侧水平进出，接线时需要注意极性，虽然直流断路器对极性的要求相比普通直流开关更低，但正确的极性接线能优化灭弧效果，延长触头使用寿命。产品侧面没有突出的结构件，可以并排安装在密集配电区域，相邻断路器之间只需要预留3mm的散热间隙即可，不会因为相邻器件的发热影响脱扣精度。

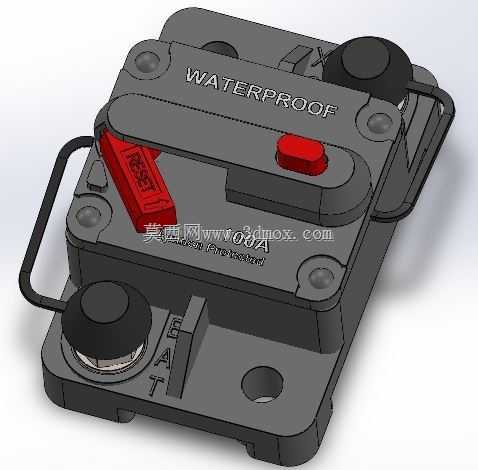

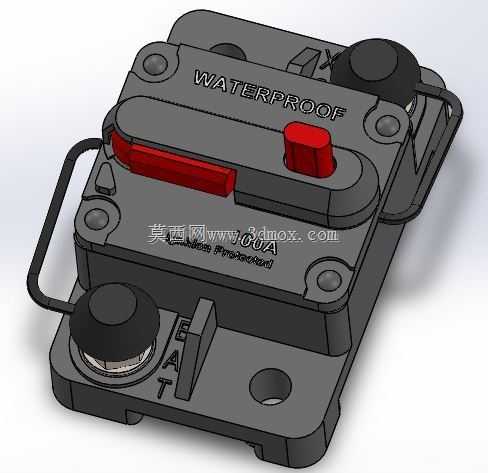

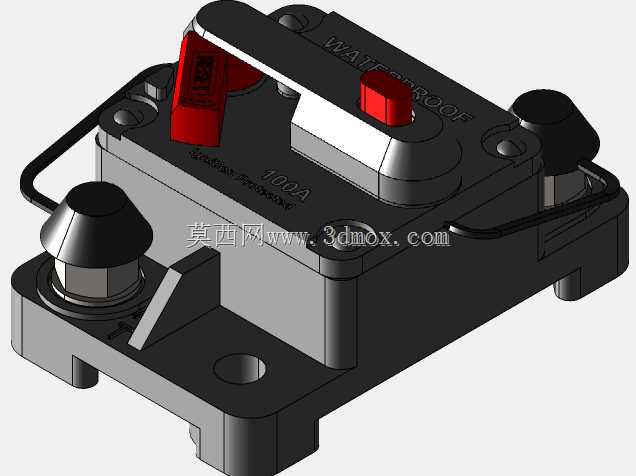

　　在逆向建模过程中，所有尺寸均从实物测绘获得，安装孔的中心距、接线柱的螺纹规格、手柄的操作行程、脱扣按钮的突出高度都与实物保持一致，建模时还原了外壳的防水筋位、端子防护帽的配合卡扣、内部金属构件的安装定位结构，可直接用于配电系统的装配干涉检查，也可作为同类产品结构设计的参考原型，帮助设计人员快速完成直流配电单元的布局设计，减少实物测绘的重复工作量。
