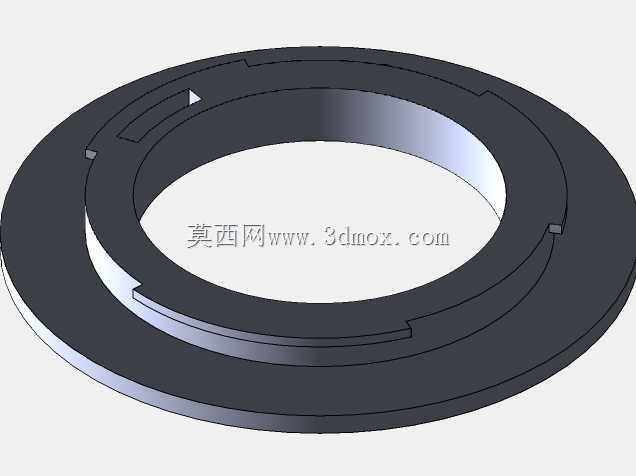

尼康F卡口镜头适配连接法兰结构

　　从实际使用场景来看，该法兰既可以用于老旧尼康F卡口镜头的改口修复，替换磨损变形的原厂法兰座，也可以作为转接结构的基础件，搭配不同厚度的调整垫片实现F卡口镜头到其他卡口机身的适配，还能在工业视觉检测设备中作为镜头固定座，将工业相机与F卡口工业镜头稳固连接，承受生产线振动环境下的长期使用不会出现松脱。设计过程中优先考虑了安装边界的兼容性，法兰的整体外径控制在合理范围内，不会与镜头尾部的光圈拨杆、电子触点结构发生干涉，内孔直径完全匹配F卡口镜头的通光孔径，不会对全画幅规格的成像光束产生遮挡，避免出现暗角。在光学成像设备的结构适配场景中，镜头与机身的连接精度直接决定成像质量与装拆效率，尼康F卡口作为沿用数十年的成熟卡口标准，其配套的法兰连接件是镜头改装、自制机身、光学实验平台搭建中不可或缺的核心衔接零件。这款法兰结构的设计完全遵循尼康F卡口的官方尺寸规范，所有卡口卡位、定位缺口的形位公差均控制在0.02mm以内，能够保证镜头安装后光轴与成像面的垂直度偏差不超过1弧分，避免出现画面边角失光、分辨率下降的问题。

　　法兰的厚度经过精确计算，刚好对应F卡口的46.5mm法兰距基准，当作为原生卡口座使用时，镜头安装后无需额外调整即可实现无限远合焦；如果用于转接场景，只需在法兰与机身之间增减对应厚度的隔圈，就能快速匹配不同卡口的法兰距要求，大幅降低改装的加工难度。法兰上的三个定位卡位采用了与原厂一致的缺口角度与深度，装拆时的旋转角度与阻尼感和原厂部件保持一致，卡位边缘做了0.1mm的倒角处理，既能够引导镜头顺利卡入，也能避免长期装拆后卡位边缘磨损产生旷量。法兰的端面加工要求平面度不超过0.01mm，与镜头接触面、与机身接触面的平行度公差控制在0.015mm以内，保证镜头安装后不会出现倾斜。

　　在材料选择的适配性上，该结构既可以采用铝合金加工实现轻量化，满足便携摄影设备的减重需求，也可以采用不锈钢材质提升耐磨性能，适配工业场景下高频次装拆的使用需求，模型中预留的安装孔位可以根据实际使用需求加工成螺丝通孔或者螺纹孔，适配不同的固定方式。对于结构设计从业者来说，这个模型的尺寸参数完全可以直接复用在各类涉及F卡口适配的项目中，不需要反复核对卡口的标准尺寸，能够节省大量的测绘与建模时间，模型中所有的倒角、让位槽结构都经过实际装配验证，不会出现建模时忽略细节导致的装配干涉问题。

　　在光学实验平台搭建中，这款法兰还可以作为光路中的标准固定接口，将F卡口镜头固定在光学调整架上，配合其他光学元件搭建成像光路，标准化的接口尺寸能够快速实现不同焦距镜头的切换，提升实验搭建的效率。需要注意的是，在将该法兰用于不同场景时，要根据实际受力情况选择合适的材料与表面处理方式，用于户外摄影设备时可以做硬质阳极氧化处理提升耐腐蚀性，用于工业设备时可以做发黑处理提升耐磨性能，安装时要保证法兰固定螺丝的扭矩均匀，避免法兰受力不均产生形变影响卡口精度。
