多接线端子式电源接线模块结构设计

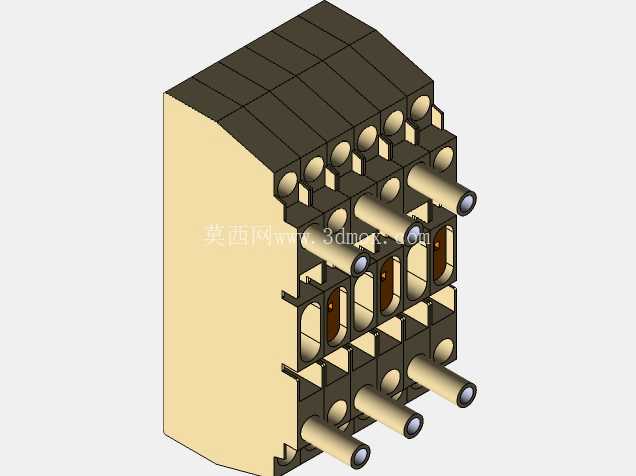

　　在低压配电、工业控制柜内部布线以及小型电源变送回路的现场施工场景里，这类多通道接线承载模块是十分常见的连接部件，它承担着多回路导线的分接、固定以及电流导通的核心作用，很多现场布线作业里，施工人员会借助这类模块完成多组进出线的规整排布，避免柜内导线杂乱缠绕带来的检修隐患，同时也能降低多股导线直接铰接带来的接触电阻过大、局部发热的问题。从结构设计的角度看，这个模块采用了分层排布的端子通道设计，上下两排共设置了多组独立的接线位，每个接线位都预留了圆柱形的导线插入口，配套的端子锁紧结构可以在导线插入后完成径向压紧，保证导线与内部导电件的接触面积足够，不会因为设备运行过程中的振动出现松脱。

　　模块主体的绝缘基座采用了带加强筋的块状结构，基座侧面的镂空槽一方面是为了减少绝缘材料的用量，降低模块整体自重，另一方面也能在大电流导通时为接线位提供一定的散热空间，避免相邻接线位的热量持续累积加速绝缘材料的老化。模块背部的安装面做了平整化处理，预留了标准导轨安装的卡扣位，可以直接卡装在电气柜内通用的35mm标准DIN导轨上，不需要额外打孔固定，能大幅缩短现场安装的工时，同时模块的整体外形尺寸控制在紧凑的区间内，横向占用的导轨长度较短，可以在有限的柜内安装空间里并排布置多个同类型模块，满足多回路分接的布线需求。在设计这类接线模块的时候，首先要考虑的是不同线径导线的兼容能力，每个接线位的插入口直径做了适配性设计，可以兼容常规配电场景里常用的多股铜芯导线，不需要施工人员额外对导线做压接端子的预处理，直接剥除绝缘层后插入即可完成锁紧。其次是绝缘间隙的把控，相邻两个接线位之间的绝缘隔层厚度经过了校核，能够满足低压回路的电气间隙要求，即使在潮湿、多粉尘的工业现场环境下，也不会出现相邻回路之间的爬电、击穿问题。

　　模块顶部的弧形坡面设计并非单纯的造型处理，这个坡面可以引导柜内布线时的导线走向，让接入模块的导线自然形成弯曲弧度，避免导线在接线位根部出现直角弯折导致的线芯断裂问题，同时坡面也能减少积尘在模块顶部的堆积，日常运维时用吹扫工具就能快速清理表面积尘。从实际使用的工况来看，这类模块常被布置在电源变压器的二次侧出线端，用来将变压器输出的低压电源分接到多个下游负载回路，每个接线位对应的导电件都做了镀锡处理，既能降低接触电阻，也能减缓铜质导电件在长期使用过程中的氧化速度，延长模块的整体使用寿命。

　　在建模过程中，需要重点关注每个接线通道的同轴度，保证锁紧螺钉的运动路径与导线插入口的轴线重合，避免出现螺钉压偏导致的导线压接不牢或者绝缘基座被螺钉顶裂的问题，同时基座上的安装卡扣尺寸要与标准导轨的尺寸做公差匹配，既要保证卡扣卡入导轨后不会因为振动松脱，也要保证拆卸时不需要过大的力就能顺利将模块从导轨上取下，方便后期的回路调整与部件更换。模块上的每个接线位都做了独立的腔室分隔，即使某一个接线位因为接线不当出现局部打火，也不会快速波及相邻的接线回路，能将故障范围控制在最小区间，降低故障带来的设备损失。另外，模块外露的接线端长度做了严格控制，导线插入并锁紧后，裸露的带电部分不会超出模块的绝缘防护边界，避免运维人员误触带来的触电风险，同时也能防止柜内的金属碎屑掉落在接线端之间引发短路故障。
