欧姆龙H3CR-A8时间继电器结构设计

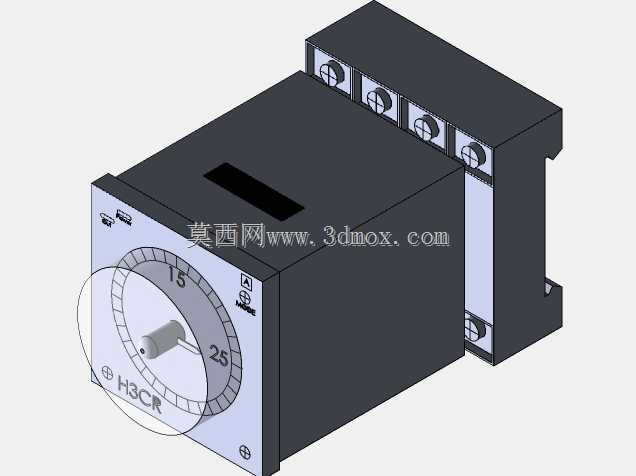

　　在工业自动化控制回路的搭建过程中，时间继电器是实现时序逻辑控制的核心基础元件，这款欧姆龙H3CR-A8型时间继电器的三维结构设计，完全贴合实际工控场景的安装与使用需求，可直接用于电气柜装配仿真、控制回路布局校验等工程环节。从实际应用场景来看，这类时间继电器广泛覆盖电机星三角启动延时、传送带顺序启停控制、设备安全联锁延时触发、照明回路定时通断、生产工序节拍控制等场景，不管是传统的继电器控制柜，还是现代PLC控制系统的补充时序回路，都能看到这类元件的身影，其安装适配性直接影响整个电控柜的布线效率与后期维护便捷性。

　　从产品功能特性来看，该款时间继电器采用旋钮式时间设定结构，正面的刻度盘覆盖常用的延时调节区间，旋钮阻尼设计符合现场操作人员的调节习惯，无需额外工具即可完成延时参数的手动设定，正面的状态指示区域可直观反馈继电器的工作状态，方便现场运维人员快速排查回路故障。接线端采用螺钉压接式端子排布局，端子间距符合低压电气元件的安全爬电距离要求，可适配不同线径的控制线缆压接，避免接线过程中出现相邻端子短路的风险。

　　从设计思路层面，整个模型的结构还原完全遵循实物的装配逻辑，外壳采用阻燃工程塑料的材质特征做结构区分，前端面板与后端底座的卡扣装配结构完全还原实物的拆装逻辑，建模过程中对内部元件的占位空间做了精准预留，可用于模拟元件安装后的内部走线空间校验，避免实际装配时出现线缆挤压、元件干涉的问题。外形尺寸方面，该款时间继电器采用标准的导轨安装式尺寸规格，宽度适配常用的35mm标准DIN导轨安装槽，整体高度与深度匹配常规电控柜的元件安装层间距，安装时无需额外定制安装板，直接卡接在标准导轨上即可完成固定，安装边界预留了足够的接线操作空间，相邻元件安装时不会出现端子操作空间不足的问题，正面的调节旋钮突出面板的高度经过精准还原，安装在柜门上或者柜内导轨上时，不会因为面板门的关闭出现旋钮磕碰的问题。

　　建模过程中对元件的各个细节做了工程化的还原，包括端子上的螺钉沉孔结构、面板上的刻度标识区域、外壳的散热槽结构、导轨卡扣的弹性让位结构，都按照实物的尺寸比例做了精准复刻，既保证了模型的视觉还原度，也能满足结构干涉检查、装配仿真等工程使用需求。在实际设备选型过程中，这类标准尺寸的时间继电器可以直接替换同规格的其他品牌同类型产品，无需改动安装孔位与布线空间，对于设备改造、老柜升级等场景来说，这种标准化的尺寸设计能够大幅降低现场改造成本，减少停机改造的时间。从结构设计的细节来看，前端面板与壳体的配合缝隙做了合理的还原，符合IP40左右的防护等级特征，可应对常规工业现场的粉尘环境，避免大颗粒粉尘进入元件内部影响触点接触可靠性，后端的接线端子区域做了挡边结构设计，可防止接线时线缆铜丝外露触碰相邻端子造成短路，这些细节结构的还原，能够让结构设计人员在做电控柜布局时，更精准地评估元件的安装空间与安全距离，避免后期生产装配时出现设计缺陷。
