法兰安装多管浸入式液体加热组件结构

　　在工业流体加热场景中，浸入式加热组件是直接接触介质完成热交换的核心部件，这套法兰安装的多管加热结构，主要适配敞开式或密闭式液槽、反应罐体、循环管路的液体升温需求，常见应用场景包含水处理工艺的药液恒温、工业清洗槽的清洗液加热、液压系统油温补偿、食品加工罐体的介质预热等工况，相比外置式换热结构，直接浸入的形式热损失更低，热响应速度更快，能在较短时间内将介质提升至目标工艺温度。

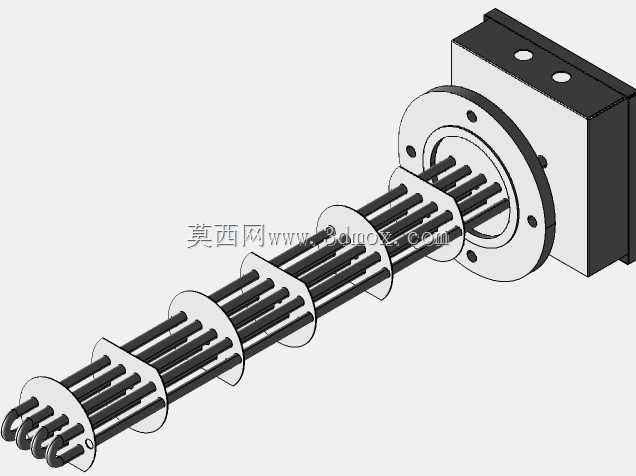

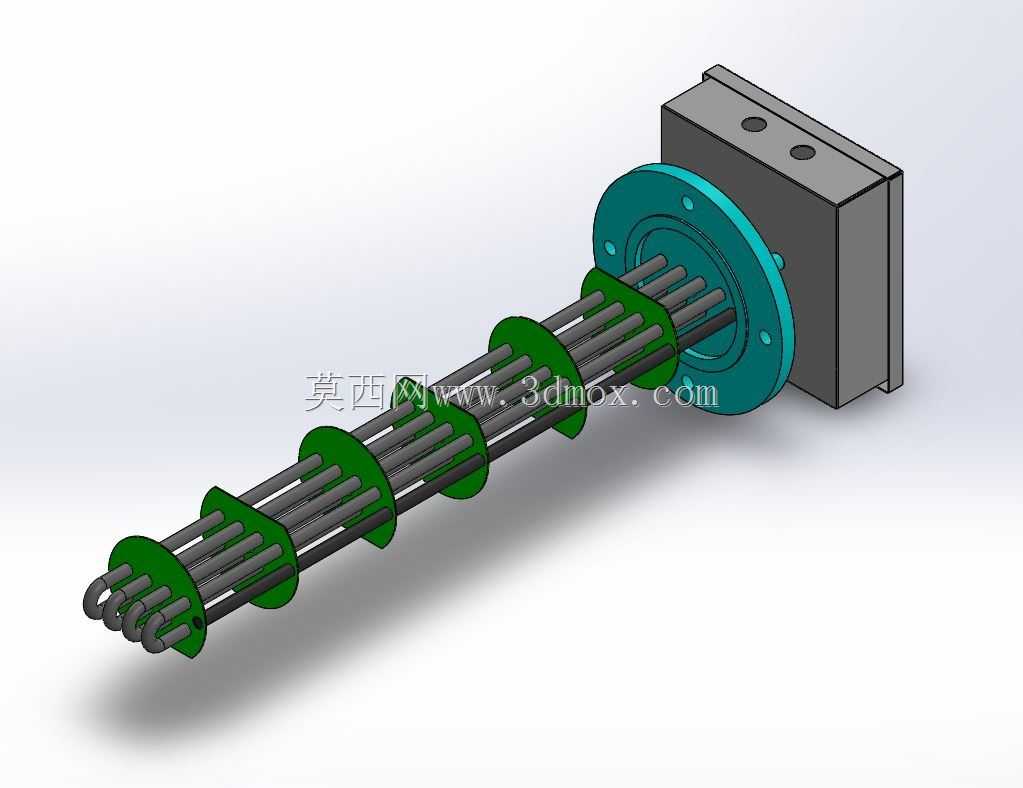

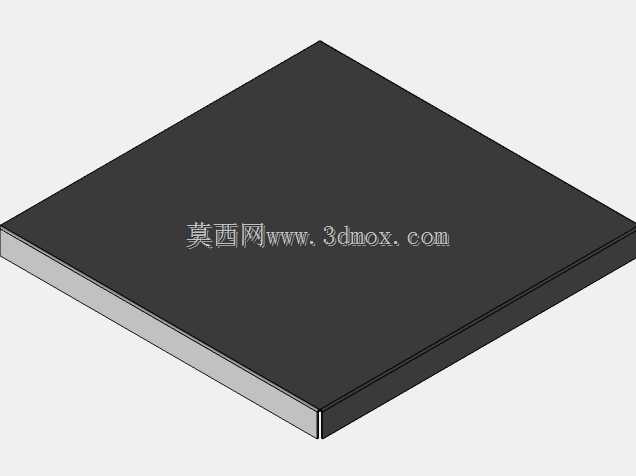

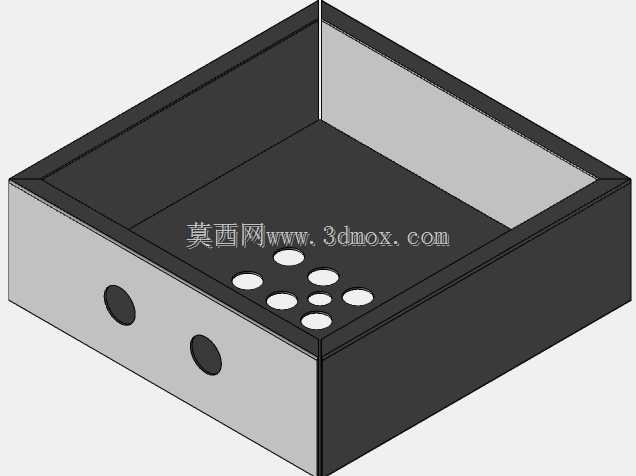

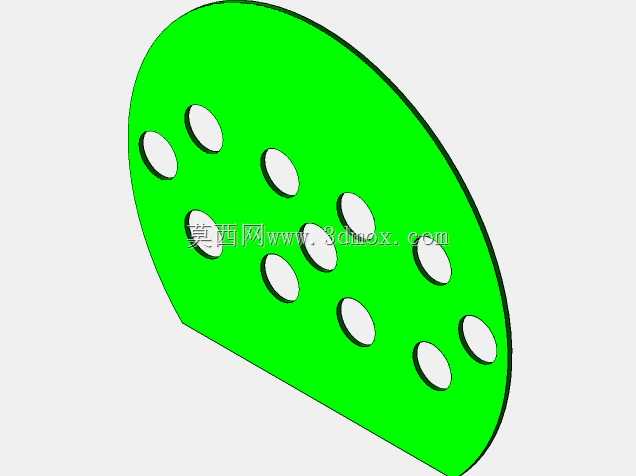

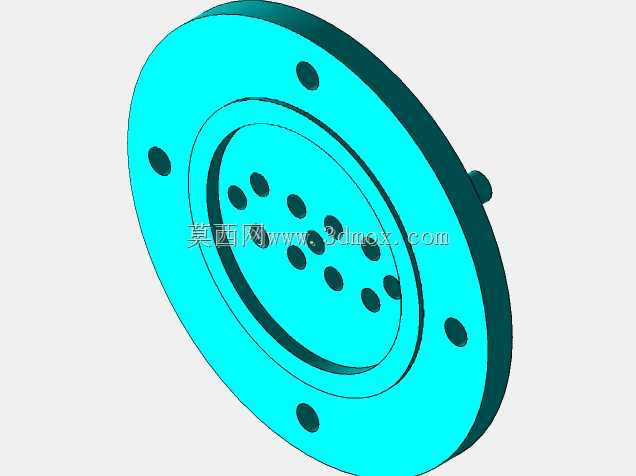

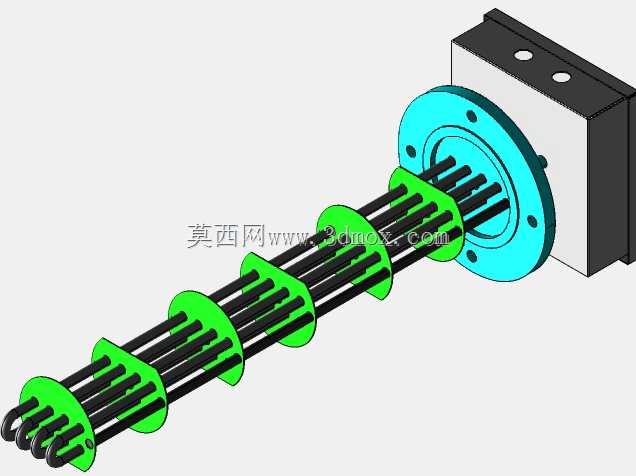

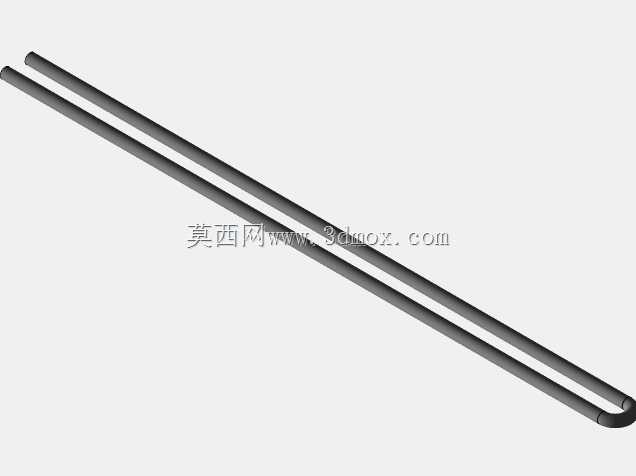

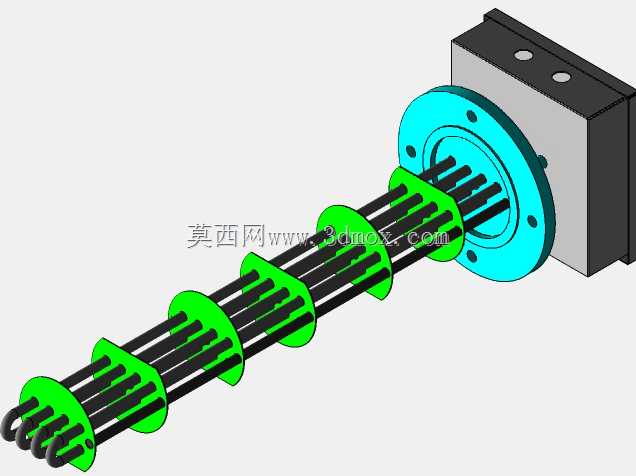

　　从结构设计逻辑来看，整套组件采用法兰作为安装基准面，法兰端面上均匀分布的安装孔可与罐体侧壁或槽体壁面的配对法兰通过螺栓锁紧，法兰与壁面之间需加装耐高温密封垫片，避免承压工况下介质泄漏，安装时需保证加热管段完全浸入介质液面以下，防止干烧导致加热管烧毁。加热段采用多根U型金属加热管平行排布的形式，多组折流定位板沿加热管轴向等距分布，定位板上的开孔与加热管外壁紧密配合，既可以约束加热管的径向位移，避免介质流动冲击导致管体变形、相互触碰短路，也能在介质自然对流或强制循环时打乱流态，提升换热均匀性，减少管体表面的局部过热问题。接线端设置在法兰外侧的密封接线盒内，接线盒采用封闭结构，可阻挡现场水汽、粉尘侵入接线端子，降低电气故障概率，接线盒侧面预留的线缆引入孔可适配防爆格兰头或普通线缆密封接头，满足不同工况的防护要求。

　　从安装边界尺寸来看，法兰的公称直径、螺栓孔中心距需匹配现场罐体的预留安装接口，加热管的插入长度需根据槽体或罐体的内部深度确定，保证管端与槽底保留足够安全距离，避免沉积杂质包裹管体影响散热；接线盒的外部轮廓尺寸需预留足够的接线操作空间，安装位置周边需避开管路、结构件的干涉区域，方便后期检修时拆卸接线、更换加热组件。加热管的材质选择需结合接触介质的腐蚀特性确定，普通水基介质可采用常规不锈钢管材，腐蚀性药液场景则需选用对应耐蚀合金材质，折流定位板的材质与加热管保持一致，避免不同金属接触产生电化学腐蚀，缩短组件使用寿命。

　　在实际选型应用中，需根据目标加热介质的比热容、升温速率要求、容器容积计算总加热功率，匹配对应数量的加热管，单根加热管的表面功率负荷需控制在介质允许的范围内，比如加热黏度较高的油类介质时，需降低表面负荷，避免油液在管体表面碳化结焦，影响换热效率甚至引发安全隐患。整套结构的三维建模过程中，需重点验证加热管与折流板的装配间隙、法兰安装孔的位置度、接线盒内部的电气安全间隙，避免实际生产装配时出现干涉问题，同时需模拟安装状态下的管体受力情况，确认长悬臂结构的加热管在介质流动冲击下的形变幅度在允许范围内，保证长期运行的结构可靠性。
