碳纤维硫化粉末涂层工业炉结构设计

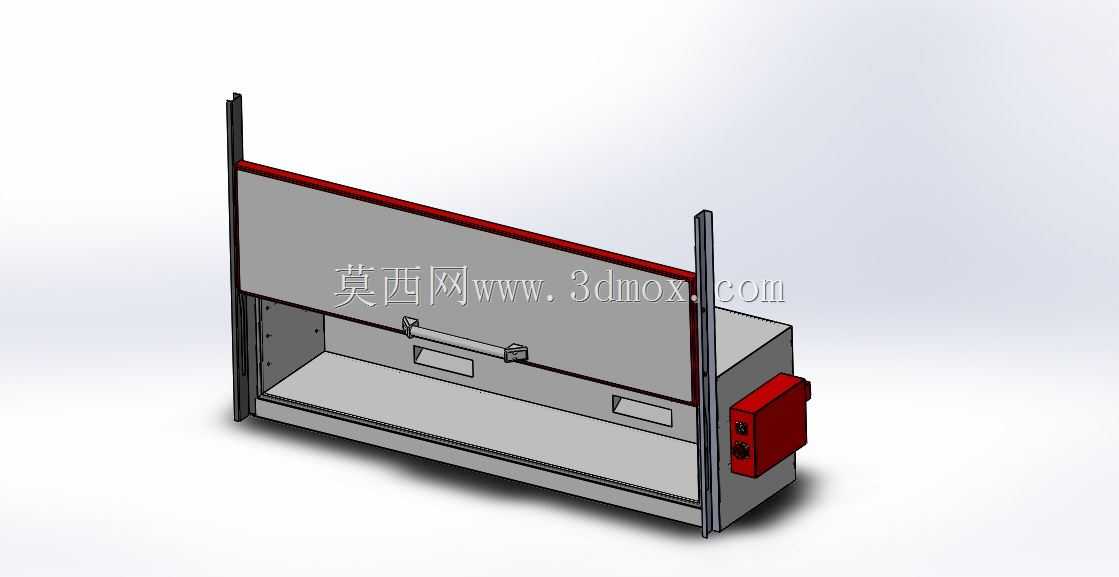

　　这款设备的三维结构设计，核心面向碳纤维制品硫化、金属工件粉末涂层固化的生产场景，在复合材料加工、五金表面处理车间的生产线中，常作为后道工序的核心加热单元使用，适配中小批量工件的批次处理需求，可嵌入连续式产线，也可作为独立工位完成单批次工件的加热固化作业。从结构布局来看，设备采用侧开式上掀门结构，门体侧边配置竖向导向立柱，既承担门体开合的滑动导向作用，也作为门体开启后的支撑受力构件，避免门体下垂变形，门体内侧边缘设置整圈耐高温密封压条，闭合时可与炉腔口部的密封面紧密贴合，减少炉内热量外泄，降低生产过程中的能耗损失。

　　炉腔主体采用卧式矩形腔体设计，内部预留平整的工件放置台面，台面下方预留加热元件安装空间，可根据工艺需求配置红外加热管或者热风循环组件，保证炉腔内温度场均匀分布，避免工件局部过热或者温度不足导致的硫化、固化质量缺陷。设备右侧外置的电气控制盒采用凸装式设计，独立于炉腔主体布置，既可以避免炉腔高温传导影响电气元件的使用寿命，也方便操作人员在设备侧方完成温度设置、时长设定、启停操作，无需靠近高温炉门区域，提升操作过程的安全性。

　　从设计思路层面，这款结构在建模阶段优先考虑了加工装配的工艺性，炉腔主体采用钣金折弯拼焊结构，所有外露棱边均做倒角处理，避免加工和使用过程中的锐边划伤风险；门体开合的把手设置在门体中下部位置，符合操作人员站立操作的人机工程学高度，开合施力更顺畅。安装边界方面，设备底部设置平整的安装基面，可直接固定在车间钢制工作台或者混凝土基础上，左右两侧预留的维护空间不小于300mm，方便后期对加热元件、电气线路进行检修更换，背部预留排烟接口，可对接车间废气收集管道，将硫化、涂层固化过程中产生的少量挥发性废气统一收集处理，满足车间环保生产要求。

　　目前的结构设计预留了门栏、安全联锁装置的安装位置，后续可补充门体关闭到位检测、超温断电保护等安全结构，进一步完善设备的安全防护性能，适配不同生产场景的安全规范要求。炉腔内部的尺寸设计兼顾了常见碳纤维板材、小型五金工件的放置需求，可适配多层工件托架的安装，在保证加热效果的前提下提升单批次工件的处理容量，设备整体的外部轮廓尺寸适配标准车间工位的空间要求，不会占用过多的生产通道面积，侧装的电气盒也不会额外增加设备的正面操作宽度，方便在产线中与前后工序的设备进行对接排布。
