1.8英寸TFT液晶显示模块结构设计

　　在嵌入式开发、小型智能硬件的结构选型过程中，小尺寸TFT显示模块的安装适配性一直是结构工程师需要重点考量的环节，这款1.8英寸规格的TFT液晶模块，针对不同设备的内部装配空间做了多版本的安装结构适配，能够覆盖多数便携检测设备、小型工控终端、开源硬件开发套件、手持数据采集器的显示交互需求。从实际使用场景来看，这类小尺寸彩屏常被用于小型环境检测设备的参数显示界面、开源硬件开发项目的交互输出端、迷你手持调试工具的状态展示窗口，部分小型消费类电子比如便携MP3、迷你测温终端、小型智能家居控制面板也会选用该尺寸的屏幕，在保证基础彩显效果的同时，不会占用过多的设备内部空间，平衡了显示效果与整机尺寸控制的需求。

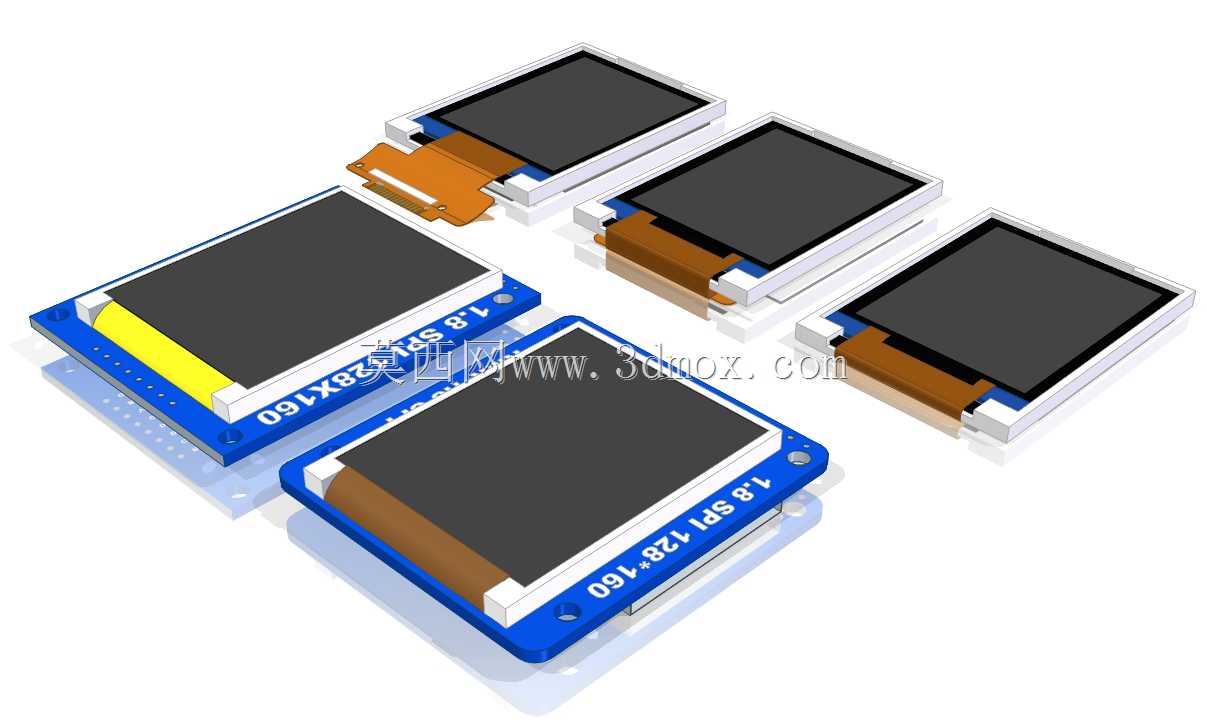

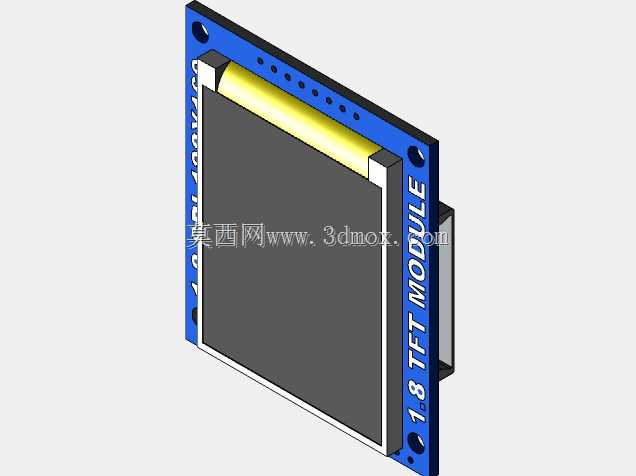

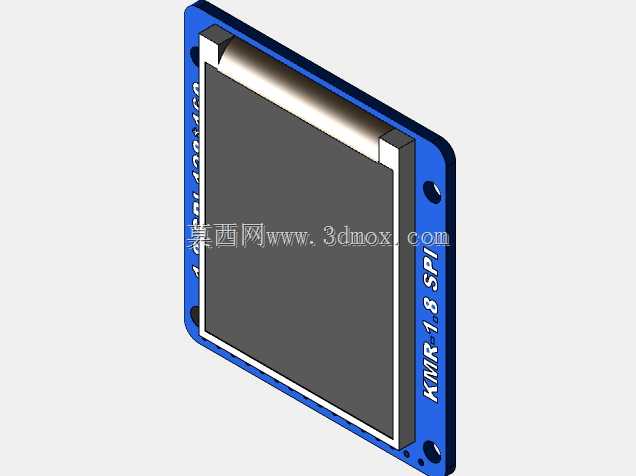

　　从产品功能特性来看，该模块集成了液晶面板、驱动电路、连接排线与屏幕玻璃保护层，不同版本的模块分别适配了不同的安装场景：反向板安装版本适合屏幕背面空间紧凑、需要将驱动电路避让开内部主板元件的设备结构，扁平安装版本适合设备内部空间规整、屏幕与主板平行排布的常规装配场景，折叠电缆模块安装版本则适合屏幕需要做小角度翻转、或者内部排线需要弯折避让其他结构件的特殊装配需求，三种安装结构覆盖了多数小型设备的屏幕装配工况，结构工程师在选型时可以根据自身设备的内部空间排布直接选用对应版本，无需额外做过多的结构改型。

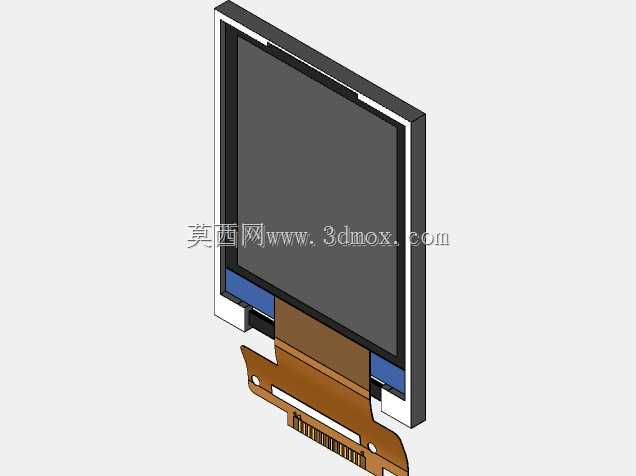

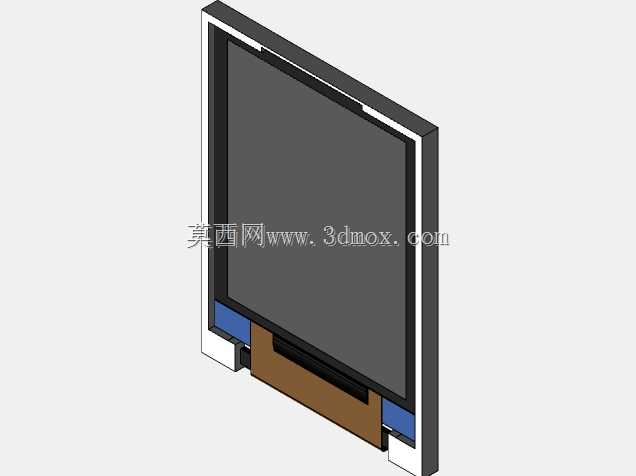

　　在设计思路上，这款模块的结构设计优先考虑了装配兼容性与空间利用率，屏幕本体的有效显示区域为1.8英寸，分辨率适配常规小屏显示需求，模块的外框做了圆角处理，避免装配过程中尖角刮伤设备外壳或者内部排线，连接排线的出线位置根据不同安装版本做了对应调整，反向板版本的排线从屏幕侧边反向引出，能够避开屏幕正后方的主板安装区域，扁平安装版本的排线与屏幕平面平行引出，适合直插主板对应插座的装配方式，折叠排线版本采用柔性耐弯折排线，能够支持一定次数的排线弯折而不影响信号传输，满足屏幕与主板存在高度差或者位置偏移的装配需求。屏幕表层的玻璃层做了基础的防护设计，能够抵御常规装配过程中的轻微剐蹭，避免组装过程中造成屏幕表面划伤影响显示效果。

　　从外形尺寸与安装边界来看，该模块的整体外轮廓尺寸控制紧凑，屏幕本体的长宽比例适配常规小型设备的正面开窗尺寸，安装时需要在设备外壳上预留对应尺寸的显示开窗，开窗边缘需要做0.2-0.3mm的避让台阶，用于承托屏幕外框，避免屏幕直接从开窗处脱出。不同安装版本的模块总厚度存在细微差异，扁平安装版本的整体厚度最薄，适合对设备厚度有严格要求的超薄类小型硬件，反向板安装版本因为驱动板布置在屏幕背面侧边位置，屏幕正后方的有效避让空间更大，适合主板上需要在屏幕投影区域布置较高元件的结构设计，折叠排线版本的排线预留了足够的弯折长度，装配时弯折半径需要控制在排线允许的最小弯折半径以上，避免弯折过度造成排线内部线路断裂。在装配固定方式上，模块可以采用双面胶粘接、定位柱卡扣固定或者微型螺丝固定的方式，结构设计时可以根据设备的抗震需求选择对应的固定方案，对于有一定抗摔要求的手持类设备，建议在屏幕外框与设备外壳之间预留0.1mm的缓冲间隙，填充薄型泡棉胶，抵消跌落过程中的冲击应力，避免屏幕玻璃受冲击碎裂。

　　在实际建模适配过程中，需要重点关注不同版本模块的安装孔位、排线出线方向与长度、驱动板的突出尺寸，避免在结构设计时出现干涉问题，比如选用反向板安装版本时，要确认驱动板的突出位置不会与设备内部的电池、主板接口等元件发生位置冲突，排线的走线路径要避开设备内部的尖锐结构，防止长期使用过程中排线被磨损失效。这类小尺寸显示模块的三维结构建模，需要准确还原屏幕的外轮廓、安装定位特征、排线的柔性形态与弯折范围，为后续的整机结构干涉检查、装配工艺验证提供准确的数字模型支撑，减少后期打样过程中出现的装配适配问题，缩短小型智能硬件的开发迭代周期。
