JSCC集成减速箱传动电动机结构

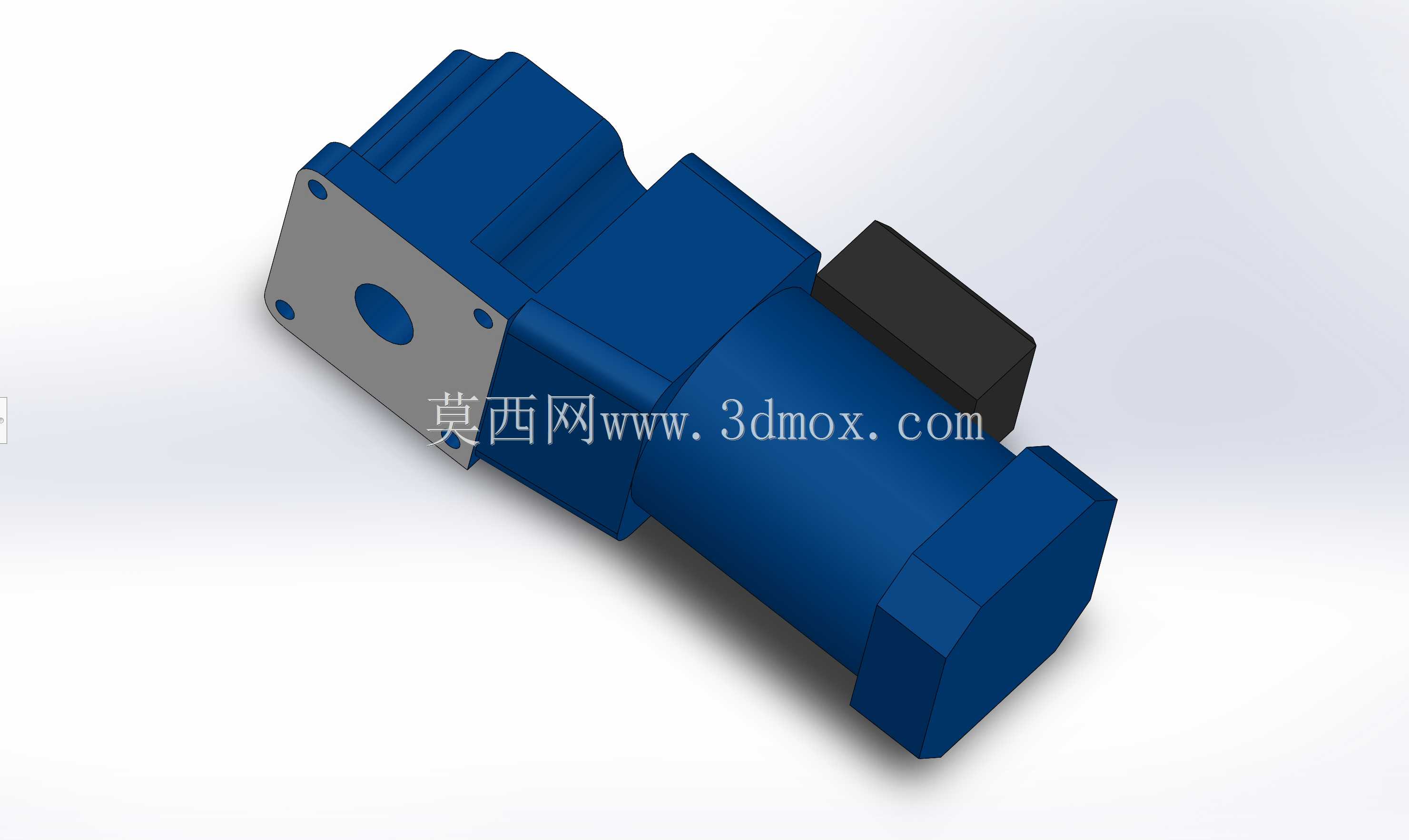

　　在轻工自动化生产线、小型输送设备、包装工位执行机构这类对安装空间有严格限制的场景里，集成式减速电动机一直是结构选型阶段的优先选项，这类动力单元不需要额外搭建电机与减速箱的连接支架，也不用反复校准输入输出轴的同轴度，能大幅缩短设备装配的调试周期，减少现场安装的累计误差。这款集成变速箱的电动机，将驱动电机与直角减速箱体做了一体化整合，输出端采用方形法兰安装面，法兰面上预留了四个对称布置的安装通孔，安装时可以直接通过螺栓将整机固定在设备的安装立板上，不需要额外加工转接板，适配多数轻工设备的标准安装工位。从结构设计逻辑来看，这款产品把电机的动力输出端直接与减速箱的输入齿轮做了同轴连接，取消了传统分体式结构需要的联轴器部件，既压缩了整机的轴向长度，也避免了联轴器长期运行产生的间隙回程问题，传动精度更稳定。电机主体采用圆柱形机壳结构，表面做了光滑的涂装处理，机壳侧面预留了接线盒安装位，接线盒采用凸起式方形结构，方便现场布线时快速接入动力线缆，不需要额外拆解机壳就能完成接线作业。

　　减速箱部分采用直角转向结构，动力从电机轴输入后，经过箱体内的齿轮组减速换向，从与电机轴线垂直的方向输出，这种结构特别适合安装空间局促、需要改变动力传输方向的工位，比如小型皮带输送机的驱动端、自动贴标机的送标机构、包装设备的拨轮工位，都能直接采用这款动力单元，不需要额外加装换向传动部件。在安装边界的设计上，输出轴的中心高度与法兰安装面的尺寸做了标准化匹配，安装时只要设备端的安装孔位符合对应法兰尺寸，就能直接完成装配，不需要二次调整中心高。整机的重心集中在电机与减速箱的连接位置，安装后整体刚性更好，高速运行时的振动幅度更小，能有效降低长期运行对设备安装板的疲劳损伤。箱体内的齿轮组采用定轴传动结构，每一级齿轮的啮合间隙都在装配时做了预紧调整，运行过程中噪音更低，传动效率也更高，适合长时间连续运行的自动化工位。从实际使用的角度看，这类集成减速电机不需要用户单独匹配减速箱的减速比、计算连接轴的扭矩承载能力，出厂时已经完成了所有传动部件的匹配校准，选型时只需要根据工位需要的输出转速、输出扭矩选择对应参数的型号即可，大幅降低了结构设计阶段的选型工作量。

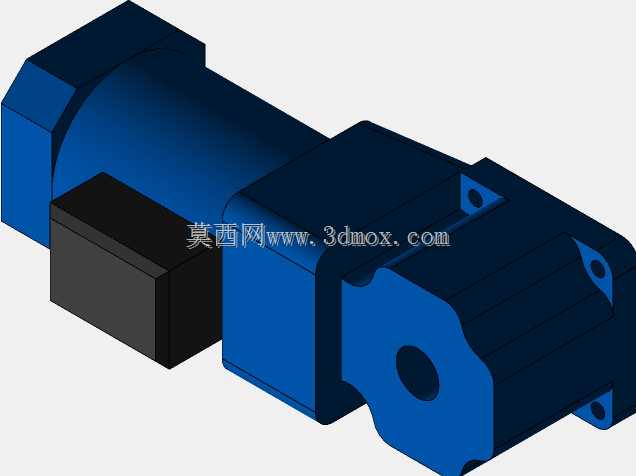

　　在三维建模过程中，这款模型完整还原了整机的所有外部安装特征，包括法兰面的安装孔位置、输出轴的直径与伸出长度、接线盒的外形尺寸与安装位置、机壳的外径与整体长度，设计人员在做设备整体布局时，可以直接调用这个模型进行装配干涉检查，提前确认安装空间是否足够，避免后期加工时出现结构干涉的问题。比如在设计小型顶升移栽机构的时候，将这款电机模型导入装配体后，可以直接模拟输出轴与链轮的连接位置，核对电机外壳与设备框架、护罩之间的安全距离，不需要反复测量实物尺寸，能有效提升设计效率。

　　另外这款模型也还原了电机尾部的端盖结构、减速箱与电机连接的止口位置，在做定制化安装支架设计的时候，可以直接提取这些特征的尺寸参数，保证支架加工后能与电机完美贴合，减少装配时的修配工作量。对于经常做小型自动化设备设计的工程师来说，这类标准化动力单元的三维模型是常用的标准件库资源，在方案设计阶段快速调用，能大幅缩短方案的三维布局时间，让设计人员把更多精力放在核心执行机构的优化上，而不是重复绘制标准动力部件的模型。
