过流式水用紫外线杀菌消毒装置结构

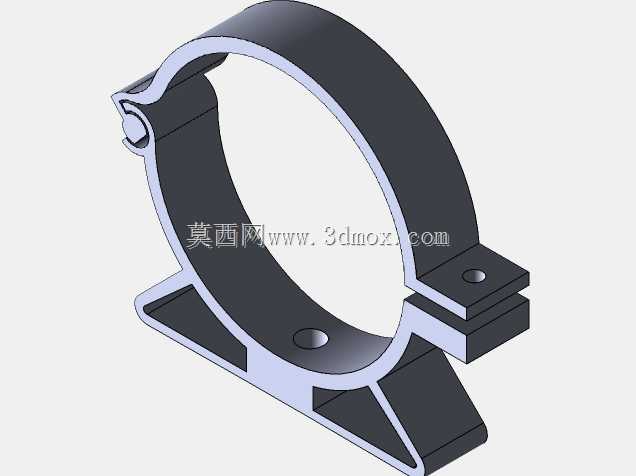

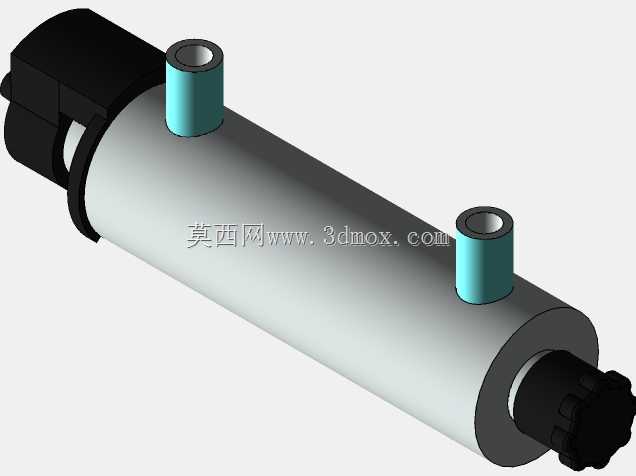

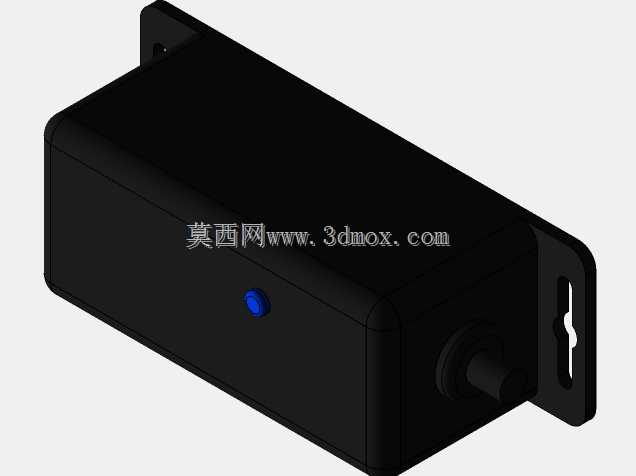

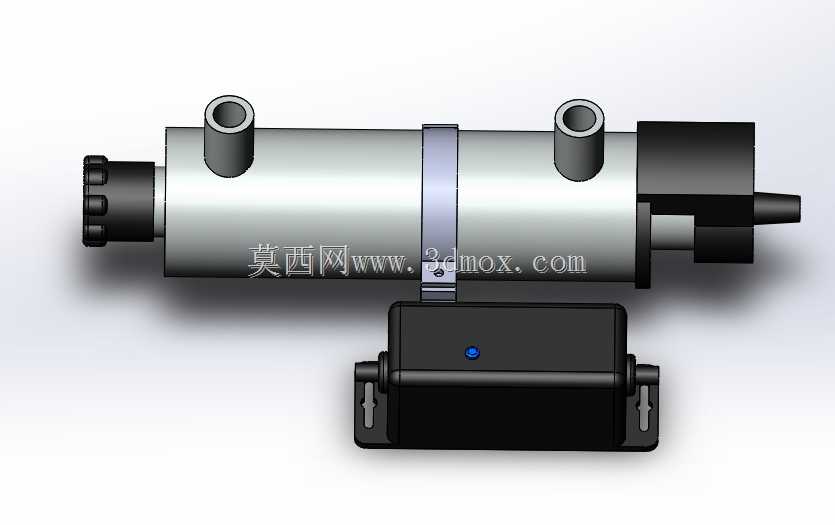

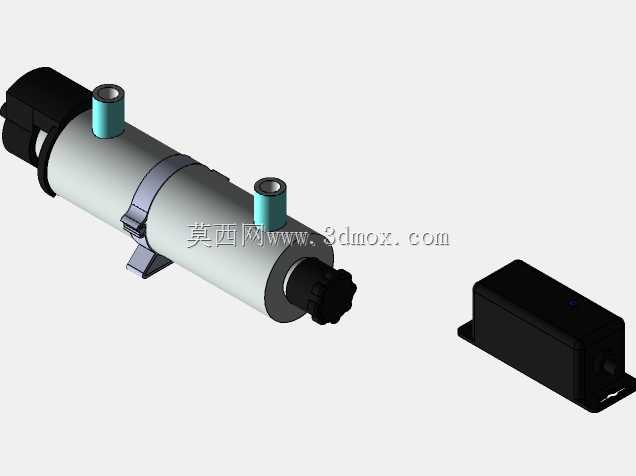

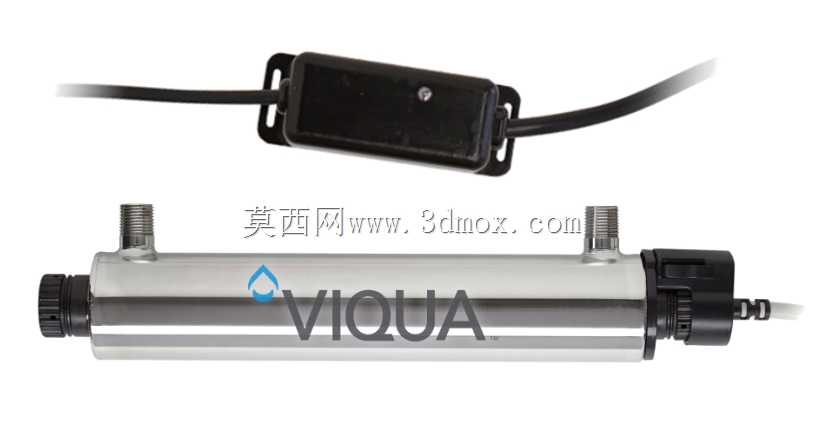

　　从结构设计逻辑来看，筒体主体选用304不锈钢薄壁拉伸成型，内壁做镜面抛光处理，一方面利用金属表面的紫外反射特性提升腔体内辐照均匀度，减少辐照死角，另一方面不锈钢材质耐水蚀、抗老化，适配长期通水的使用环境，筒体两端的接口采用标准外螺纹设计，匹配常规4分或6分民用给水管路规格，安装时无需额外定制转接头，可直接串接入现有供水回路，降低现场安装的适配成本。筒体一端设置密封式灯座仓，紫外灯管通过防水密封结构固定在仓体内，供电线缆从灯座尾部的防水接头引出，外接独立的镇流器模块，也就是图中配套的黑色接线盒部件，镇流器外壳采用阻燃ABS材质注塑成型，两侧带安装固定耳，可通过螺丝固定在设备侧壁或墙面，接线盒内部做灌胶密封处理，适配潮湿的安装环境，避免水汽侵入造成电路故障。这套过流式紫外线水消毒装置的三维结构，核心围绕民用及小型商用净水场景的管路集成需求设计，区别于传统浸没式紫外消毒结构，整体采用筒式过流布局，水流从筒体一端的外螺纹接口进入，沿不锈钢筒体轴向流动过程中，接受腔体内紫外灯管的持续辐照，完成杀菌后从另一端同规格螺纹接口流出，全程无药剂添加，不会改变水体本身的理化性质，适配家用全屋净水、小型商用直饮机、饮品店制水设备、小型养殖供水回路等多种对水体微生物指标有要求的应用场景。

　　在安装边界设计上，筒体整体为同轴圆柱结构，两端接口的同轴度公差控制在0.1mm以内，避免接入管路后出现应力集中导致密封渗漏，灯座端的尾部出线位置预留足够的线缆弯折空间，最小弯折半径满足线缆安全使用要求，不会因安装时过度弯折造成线芯断裂。筒体中部的品牌标识区域采用激光蚀刻工艺，不会因长期水流冲刷或擦拭出现标识脱落，两端的密封结构采用食品级硅橡胶O型圈，耐受日常供水的压力波动，静密封承压能力可达0.8MPa，满足常规民用供水的压力范围。

　　从功能实现角度，这种过流式结构的水流阻力小，在额定流量下不会造成明显的管路压降，不会影响终端出水的水压表现，紫外灯管的辐照剂量匹配筒体的过流容积，确保水流在腔体内停留时间满足杀菌要求，对常见的大肠杆菌、军团菌等水体常见致病菌的杀灭率可达99%以上。设计过程中充分考虑了后期维护的便利性，灯座端采用快拆式压盖结构，更换灯管时无需拆解整个筒体的管路连接，只需打开端部压盖即可抽出旧灯管更换新件，维护操作无需专业工具，普通运维人员即可完成。

　　配套的镇流器模块做了恒流输出设计，可稳定紫外灯管的工作功率，避免电压波动造成灯管辐照强度衰减，延长灯管的实际使用寿命，镇流器外壳的安装耳做了加长设计，安装时可适配不同间距的固定孔位，降低现场安装的打孔精度要求。整个装置的外形尺寸控制紧凑，筒体直径和长度比例经过优化，既保证足够的过流容积和辐照距离，又不会占用过多的安装空间，可轻松嵌入净水设备机箱内部或者狭小的管路安装空间，筒体表面做哑光拉丝处理，既提升外观质感，又不容易残留水渍和指纹，日常清洁维护更方便。在结构细节上，筒体两端的接口螺纹做了滚牙处理，螺纹精度符合管路连接标准，缠绕生料带后可实现可靠密封，不会出现螺纹滑牙或者密封不严的问题，灯座内部的导电触点采用铜质镀镍材质，抗氧化能力强，长期使用不会出现接触不良导致的灯管闪烁或不亮问题。
