凸缘结构法兰式联轴器三维设计作品

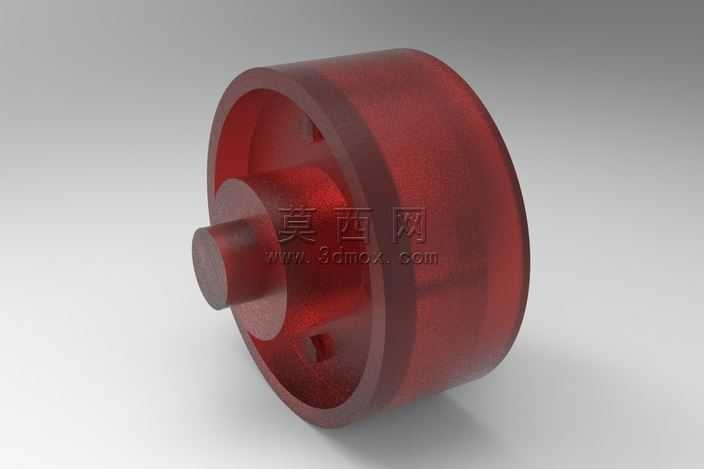

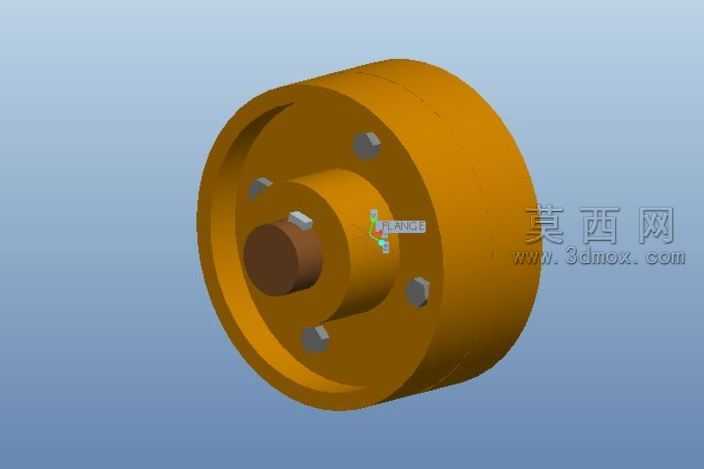

本作品为法兰式凸缘联轴器的三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用参数化建模思路，严格遵循机械传动连接件的设计规范，还原凸缘联轴器的真实结构特征。模型主体由两个带凸缘的半联轴器、连接螺栓组、定位轴段构成，建模时首先绘制半联轴器的回转截面草图，通过回转特征生成半联轴器的基体结构，精准控制法兰盘的外径、厚度、凸缘止口的配合尺寸，保证两个半联轴器对接时的同轴度精度。随后在法兰盘上均匀分布螺栓孔，通过圆周阵列特征完成六个螺栓安装孔的排布，孔位的分度圆直径、孔径尺寸均匹配普通受拉螺栓的安装要求，同时还原螺栓头部与螺母的六角结构，装配时采用同轴、面重合的配合约束，还原螺栓穿装锁紧的真实装配状态。材质渲染阶段，将半联轴器主体赋予铸钢材质，调整材质的漫反射、粗糙度参数，呈现出金属构件哑光橙黄的涂装质感，连接螺栓赋予镀锌碳钢材质，突出紧固件的金属光泽，轴段部分采用调质钢的深棕金属质感，不同部件的材质区分清晰，便于识别各部分的结构功能。结构设计上，该联轴器依靠两个半联轴器的凸缘止口实现对中定位，通过拧紧螺栓产生的预紧力压紧法兰接合面，依靠接合面的摩擦力传递工作扭矩，建模时特意还原了半联轴器中心的轴孔与键槽结构，可匹配对应直径的传动轴安装，满足轴系传动的连接需求。设计过程中充分考虑联轴器的装配工艺性，止口的配合长度、螺栓的安装空间均预留合理操作余量，避免出现装配干涉问题，整体模型结构完整，各特征参数可编辑调整，能够直接用于后续的工程图生成、有限元受力分析以及装配模拟演示，可作为机械传动设计、轴系连接件教学的参考模型使用。
