盘形沟槽凸轮对位传动机械结构

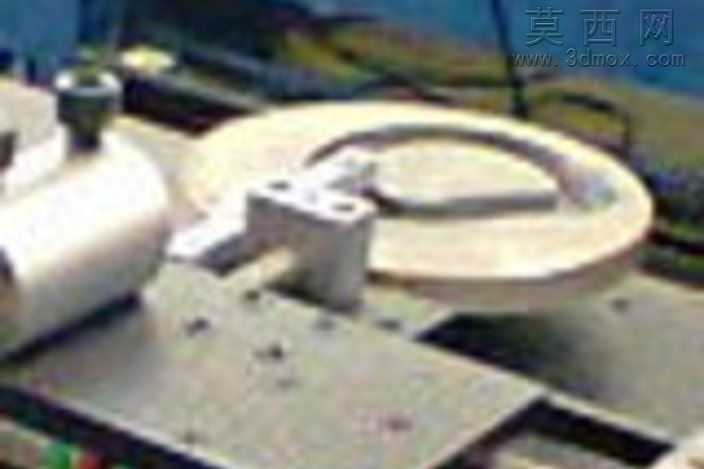

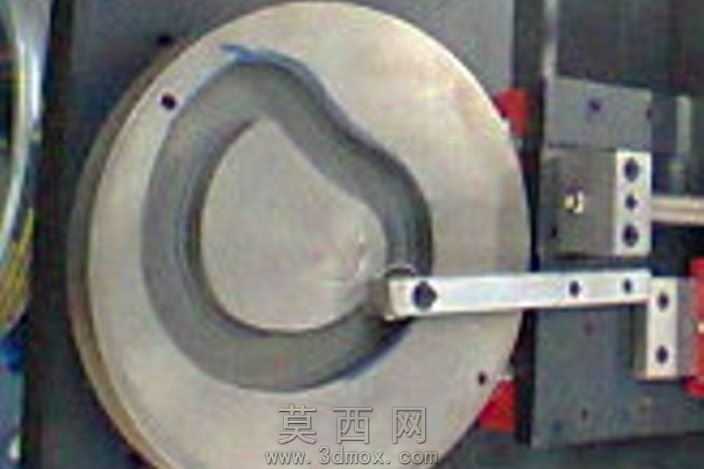

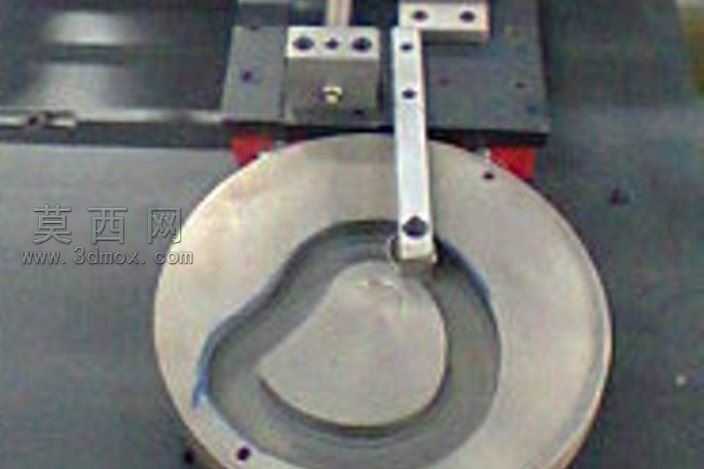

本作品为盘形沟槽式凸轮对位传动机械结构，建模阶段依托三维参数化设计工具完成全尺寸精准构建，首先以凸轮从动件的预定运动轨迹为核心设计依据，通过运动学逆推计算得出盘形凸轮的轮廓曲线参数，将推导得出的等距沟槽轮廓坐标导入三维建模环境，通过拉伸、切除、圆角等基础特征命令完成凸轮基体与封闭沟槽的一体化建模，确保沟槽侧壁的曲率过渡顺滑无突变，避免从动件运动过程中出现刚性冲击。建模过程中对与凸轮配合的摆杆从动件进行了等比例还原，对摆杆端部嵌入沟槽的接触端头做了适配性的公差预留，同时完成摆杆铰接支座、安装定位基座的配套结构建模，所有装配部件均添加了符合实际机械装配规则的配合约束，通过软件自带的运动仿真模块验证了凸轮整周转动过程中，摆杆能够按照预设的对位行程完成往复摆动，无运动卡滞、干涉错位的问题。材质渲染阶段，针对不同部件的实际工业应用材质做了区分设置：凸轮基体采用45号钢调质材质，赋予金属哑光磨砂质感，沟槽内壁添加轻微的磨削加工纹理以体现加工精度；摆杆构件采用铝合金阳极氧化材质，呈现银灰色细腻金属质感；安装基座采用铸铁喷塑材质，设置深灰色半哑光表面效果，所有材质的反光度、粗糙度参数均参照真实工业零件的表面特性调整，渲染输出的效果图能够清晰展现各部件的结构层次与装配关系。结构设计上采用封闭沟槽式凸轮结构，相比传统外轮廓盘形凸轮，无需额外设置从动件复位弹簧即可依靠沟槽侧壁约束实现从动件的双向强制驱动，大幅提升机构运行的可靠性与对位精度，摆杆铰接位置设置了耐磨衬套的安装位，可有效降低长期往复摆动带来的接触磨损，基座上预留的多组安装定位孔可适配不同规格的设备安装需求，整体结构紧凑，传动平稳，可直接应用于自动化产线的工位对位、周期性进给等传动场景，建模过程中保留了所有特征的参数化可编辑属性，可根据实际应用的行程、摆角需求快速调整凸轮轮廓参数，适配不同的传动工况要求。
