多芯编织屏蔽复合电缆结构设计

　　在工业控制、电力传输、信号通讯集成的设备布线场景中，单一功能线缆往往无法同时满足动力供电与多路信号传输的需求，多芯复合屏蔽电缆的应用能大幅简化布线流程，减少设备内部走线占用的空间，避免多根独立线缆排布带来的缠绕、干扰问题。这款复合电缆采用1路0.75平方毫米主芯搭配12路0.22平方毫米副芯的结构配置，主芯可承担中等功率的动力传输需求，适配小功率执行器件、控制回路的供电链路，12路副芯可分别传输开关量信号、模拟量传感信号、低速通讯信号，满足单根线缆同时完成供电与多路信号传输的集成需求，常见于工业控制柜内部布线、移动设备拖链走线、机电一体化设备的跨模块连接场景。

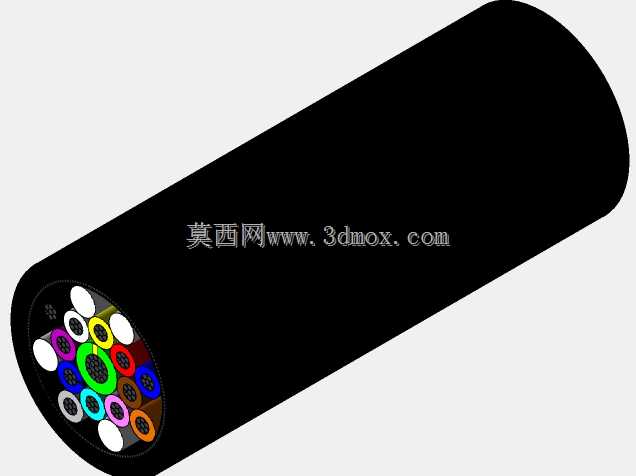

　　从结构设计层面来看，整缆最外层为黑色挤塑外护套，具备基础的耐磨、耐油污特性，可适配车间常规工业环境的使用需求，外护套内侧设置编织屏蔽层，采用金属丝编织结构，覆盖率满足常规工业电磁屏蔽要求，可阻隔外部工业环境中的电磁干扰对内部信号芯线的影响，同时避免内部信号传输过程中向外产生电磁辐射，干扰周边敏感传感元件的正常工作。屏蔽层内侧的线芯排布经过结构优化，主芯设置在缆芯中心位置，12根副芯围绕主芯按圆周均匀排布，每根线芯都带有独立的彩色绝缘层，不同颜色的绝缘层可方便现场布线时的线序区分，减少接线过程中的错接风险，线芯之间的填充层采用柔性填充材料，保证整缆的圆整度，同时让线缆具备合适的弯曲半径，适配拖链等需要反复弯折的使用场景。

　　在安装边界方面，这款复合电缆的外径适配常规的电缆固定头、线缆穿板接头，布线时的最小弯曲半径满足工业线缆安装规范，固定时可采用标准的电缆扎带、线卡进行固定，无需定制特殊的固定配件。线芯的接线端可适配常规的冷压端子、接线端子排，主芯的载流量满足0.75平方毫米铜线的常规载流要求，副芯可适配小电流信号回路的接线需求，屏蔽层在接线时需单端可靠接地，才能保证最佳的电磁屏蔽效果，避免出现接地环路带来的干扰问题。

　　实际工程应用中，这类复合电缆常替代多根独立的动力线与信号线，在小型自动化设备、检测仪器、移动作业机械的布线中使用，能减少线缆的整体重量，降低布线的施工难度，同时集成屏蔽结构可省去额外的屏蔽套管安装工序，提升设备装配的效率。建模过程中严格按照实际线缆的结构比例还原，外护套的厚度、屏蔽层的编织结构、每根线芯的绝缘层厚度、线芯的排布位置都参照实际工业线缆的制造标准搭建，可用于设备布线的干涉检查、布线工艺模拟、装配培训演示等场景，帮助结构设计人员在设备设计阶段提前确认线缆的走线空间、弯曲半径是否满足安装要求，避免后期装配时出现线缆长度不足、走线空间不够、与周边结构件产生干涉的问题。

　　不同于单芯电缆的简单结构，多芯复合电缆的建模需要兼顾线芯排布的合理性与整体结构的真实性，每根线芯的位置经过反复调整，保证整缆截面的圆整度符合实际生产工艺，不会出现线芯排布错位、外护套厚度不均的问题，编织屏蔽层的结构还原也能让模型在做结构展示时清晰呈现电缆的分层结构，方便技术人员讲解电缆的屏蔽原理与结构特点。在设备的三维布线设计中，这类精准的电缆模型可直接导入装配体，模拟线缆在实际装配中的弯曲状态，确认线缆在设备运动过程中不会与其他运动部件产生摩擦、拉扯，提升设备整体布线的可靠性，减少后期现场调试时的布线整改工作量。
