5mm转8mm孔径铝制螺旋挠性联轴器

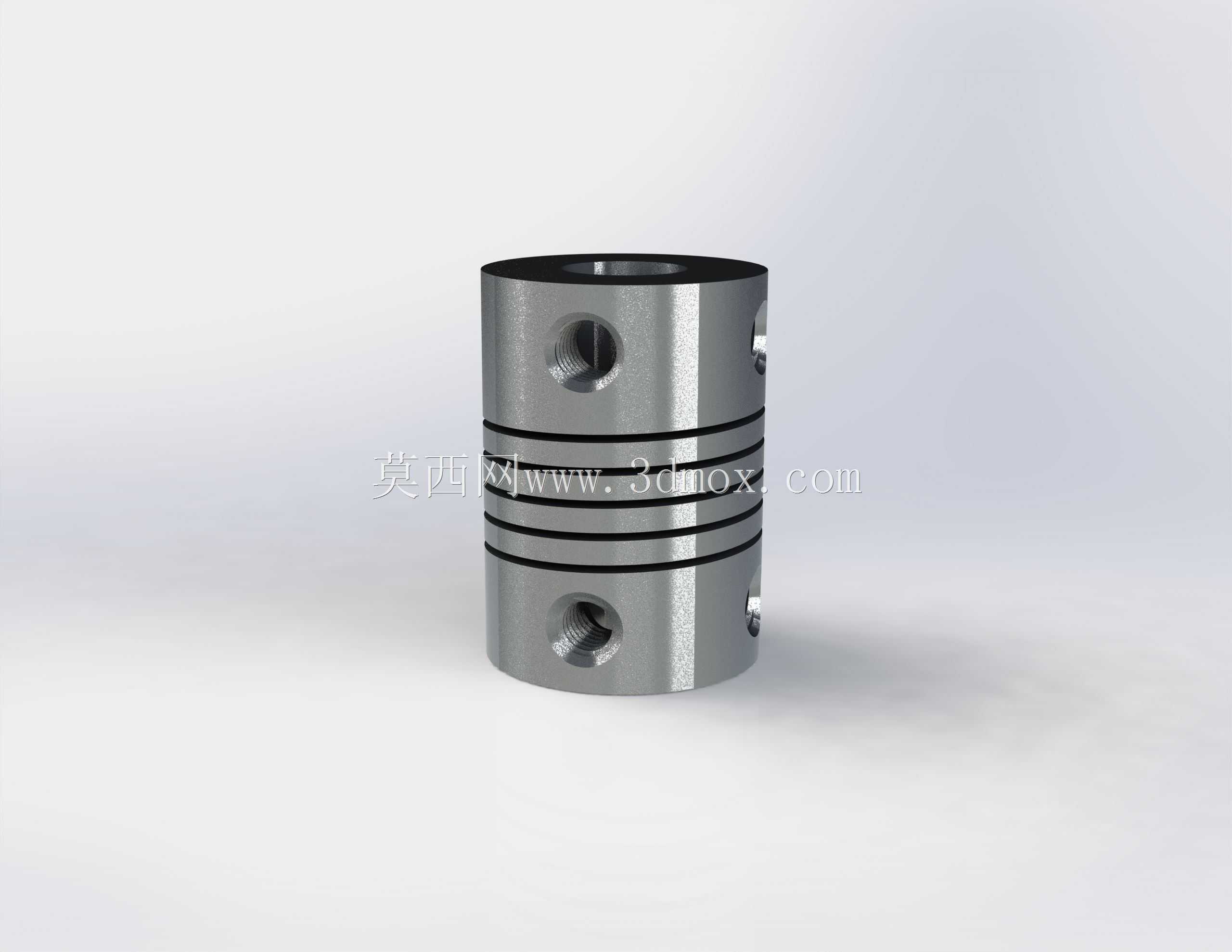

　　从实际应用场景来看，这类小规格挠性联轴器常被用在3D打印机的进给轴传动、小型机械臂的关节动力传递、桌面数控雕刻机的主轴与电机连接、实验室自动化采样设备的动力轴对接等场景，这类场景的共同特点是传动扭矩不大，但对传动过程中的背隙控制、偏差补偿能力、转动惯量控制有较高要求，同时安装空间往往比较紧凑，不允许布置体积过大的连接结构。从功能特性上看，这款联轴器采用一体式铝合金加工成型，本体没有拼接、装配结构，不存在装配带来的累积误差，自身的扭转刚性可以做到零背隙传递扭矩，螺旋切槽的结构设计可以在保证扭转刚性的同时，允许两连接轴之间存在一定的径向错位、角向偏斜以及轴向窜动，能够有效抵消安装过程中无法完全消除的对中误差，同时吸收传动过程中产生的小幅振动，避免振动在轴系之间传递，保护驱动端的电机轴承与被驱动端的负载轴承。在小型精密传动系统的搭建过程中，轴系对中偏差带来的附加载荷、振动磨损一直是困扰结构工程师的常见问题，尤其是在桌面级数控设备、小型机器人关节、精密检测仪器这类对传动平稳性要求较高的场景中，刚性联轴器无法补偿径向、角向与轴向偏差的缺陷会被持续放大，轻则导致轴承过早磨损、传动噪音增大，重则直接造成轴系卡滞、驱动电机过载烧毁。这款铝制螺旋挠性联轴器，正是针对小扭矩精密传动场景的轴连接需求设计的核心传动部件。

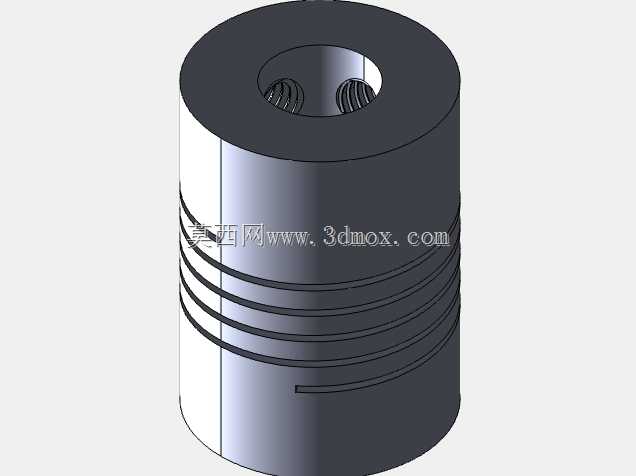

　　相比传统的橡胶弹性联轴器，这款铝制螺旋联轴器没有橡胶老化、弹性衰减的问题，耐腐蚀性与长期使用的稳定性更强，不需要定期维护更换弹性元件，适合在长期连续运行的自动化设备中使用。从设计思路来看，这款联轴器采用等距螺旋切槽的结构形式，切槽的数量、宽度与深度经过匹配计算，在保证足够扭转刚性的前提下，最大化偏差补偿能力，本体采用铝合金材质加工，在保证结构强度的同时尽可能降低自身重量，从而减小联轴器自身的转动惯量，降低驱动电机的启动负载，提升轴系的动态响应性能，这对于需要频繁正反转、快速启停的精密传动场景来说尤为重要。

　　两端的夹紧式安装结构通过顶丝锁紧轴与联轴器，不需要在轴上加工键槽，避免了键连接带来的背隙问题，同时安装拆卸都比较方便，不需要复杂的专用工装。从外形尺寸与安装边界来看，这款联轴器的两端内孔分别为5mm与8mm，能够直接适配输出轴直径5mm的小型步进电机、伺服电机，以及输入轴直径8mm的负载端，比如滚珠丝杠、传动轮、关节输出轴等，不需要额外加装轴套进行转接。联轴器的外径为25mm，总长度为19mm，整体体积小巧，不会占用过多的安装空间，在布局紧凑的小型设备中也能顺利布置。

　　安装时需要注意，虽然联轴器具备一定的偏差补偿能力，但安装过程中还是要尽可能保证两轴的同轴度，偏差值不能超过联轴器的允许补偿范围，否则会大幅增加联轴器的内部应力，缩短使用寿命，顶丝锁紧时要采用交替锁紧的方式，保证夹紧力均匀分布，避免轴与联轴器之间出现打滑、偏心的问题。在实际选型过程中，需要根据传动系统的额定扭矩、最高转速、允许的偏差范围来确认这款联轴器是否适配，这款联轴器的额定扭矩适合小功率传动场景，不能用在大扭矩的重载传动场合，铝合金的材质也决定了它不适合在高温、强腐蚀的恶劣环境中使用，在常规的室内工业环境、实验室环境下可以长期稳定工作。
