螺口式白炽灯泡结构三维数模

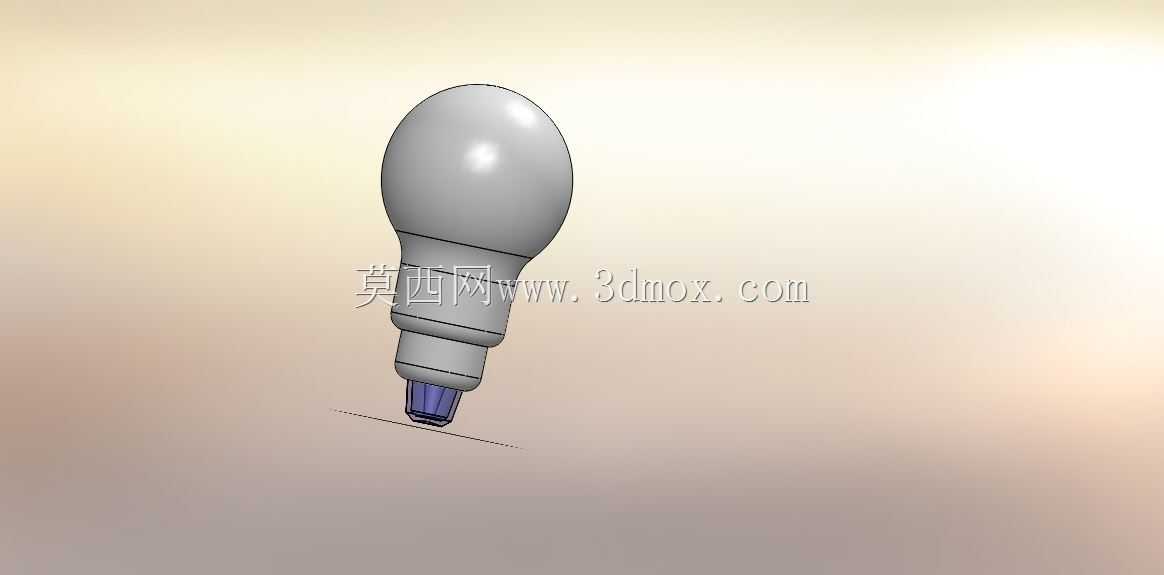

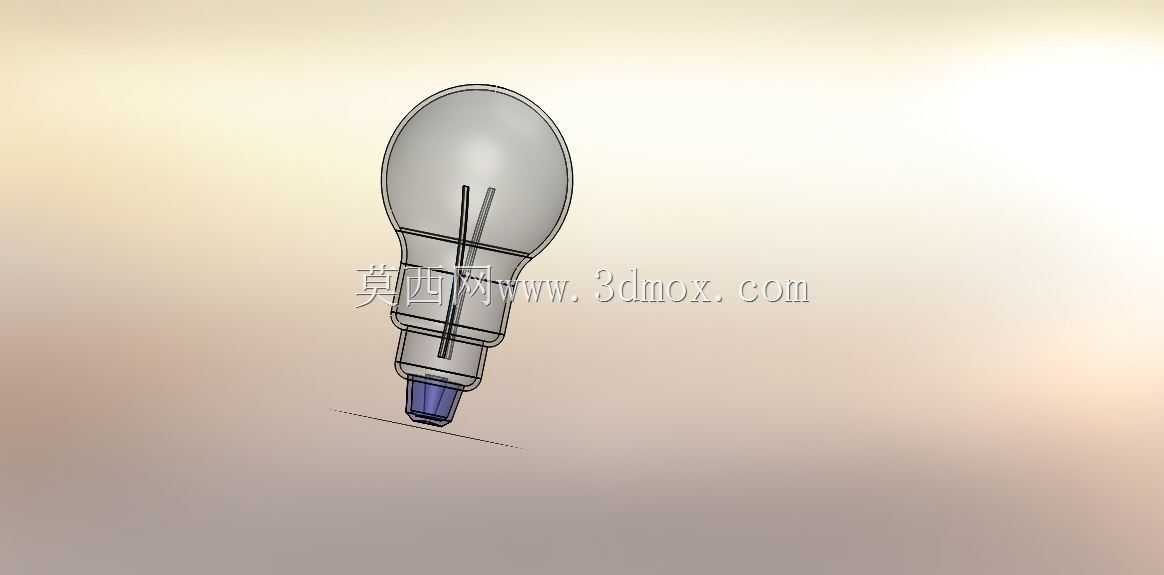

　　日常照明场景里，螺口白炽灯泡是最基础的电光源器件，这款三维数模完整还原了常规民用螺口灯泡的全部结构细节，可用于照明产品结构教学、灯具适配设计、场景装配仿真等多个工程环节。从结构组成来看，模型拆分了玻璃泡壳、内部支撑结构、灯头绝缘段、金属螺口接触端、底部导电触点几个核心部分，各部件的配合间隙完全按照实际量产产品的公差要求设定，没有出现装配干涉的问题，导入装配环境后可直接完成虚拟组装，验证灯头与对应灯座的旋合行程是否匹配。

　　做灯具适配设计的时候，很多工程师容易忽略灯泡的外形边界，这款模型的泡壳采用了经典的A19梨形轮廓，最大外径处的尺寸、泡壳总高度、螺口段的螺纹参数都和市售常规220V民用白炽灯泡保持一致，在做台灯、吊灯、壁灯等民用灯具的灯腔设计时，可以直接调用这个数模做干涉检查，避免出现灯腔空间不足导致灯泡无法装入，或者泡壳突出灯体过多影响外观协调性的问题。螺口部分的螺纹采用标准E27螺口参数，螺纹牙型、旋合长度、绝缘段的高度都符合国标要求，底部的中心导电触点做了凸起结构模拟，和金属螺口之间保留了绝缘间隙，和实际产品的电气安全间隙要求一致，在做灯座接触弹片的设计时，可以参考这个触点的位置、凸起高度来调整弹片的压缩量，保证接触可靠同时不会出现顶死灯泡导致旋合不到位的问题。

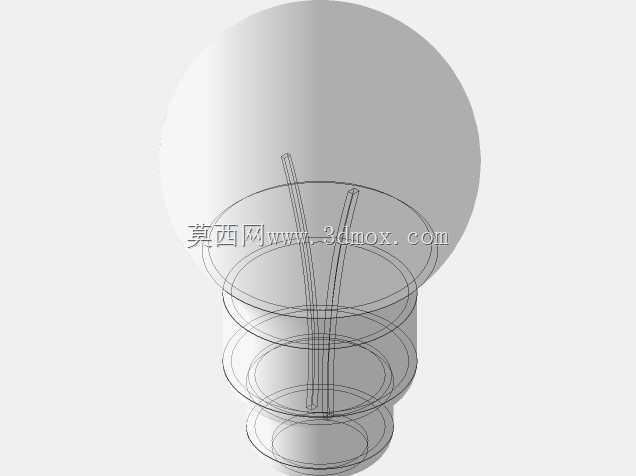

　　从设计还原的细节来看，泡壳部分做了均匀的壁厚处理，和实际玻璃吹制工艺的壁厚分布规律一致，颈部的收腰过渡段平滑，没有出现曲率突变的结构，符合玻璃制品的成型工艺要求，不会因为结构应力集中导致生产过程中出现开裂问题。内部的灯丝支撑结构做了简化但保留了核心的支撑点位，在做光学仿真的时候，可以根据支撑结构的位置调整灯丝的坐标，模拟实际灯泡的发光角度、配光曲线，不用再重新搭建内部结构。灯头的金属部分和绝缘部分的分界位置清晰，滚花结构虽然做了简化处理，但保留了安装时的防滑面特征，在做产品拆装演示动画的时候，可以清晰展示手拧灯泡的受力位置。

　　在教学场景中，这个模型可以用来演示电光源的基本结构，帮助初学者理解电流从灯座触点进入、经过灯丝、从螺口端回到回路的整个导通路径，相比平面示意图，三维数模可以任意剖切、旋转，清晰展示内部的走线和支撑结构，降低教学的理解成本。在做工业场景的照明布局仿真时，也可以直接把这个模型装配到车间照明灯具、设备局部照明灯具的模型里，还原真实的现场视觉效果，避免场景里出现灯具模型缺失灯泡的失真问题。

　　很多工程师在搭建照明类产品模型的时候，往往会把灯泡做成一个整体的实心结构，忽略了内部的空腔和部件配合，这款数模的各部件都是独立实体，可以单独拆分赋予材质，在做渲染的时候可以给玻璃泡壳设置半透明材质，给金属螺口设置金属镀层材质，给灯丝设置发光材质，还原灯泡点亮后的真实视觉效果，不需要再额外拆分模型。另外模型的安装基准面设置在螺口的端面，也就是灯泡和灯座贴合的安装面，在装配的时候只需要将这个基准面和灯座的对应端面重合，再添加同轴约束就可以完成定位，不需要反复调整装配坐标，能大幅提升装配效率。

　　从实际工程应用的角度来说，这类基础标准件的三维数模不需要工程师从零开始绘制，直接调用就可以避免因为尺寸测量误差导致的适配问题，比如很多新手工程师在绘制螺口灯头的时候，容易把螺纹的大径小径搞混，导致灯泡和灯座无法旋合，或者旋合过松出现接触不良的问题，这款数模的螺纹参数经过校验，完全符合通用标准，直接使用就可以规避这类基础错误。另外泡壳的外形曲线是按照实际产品的轮廓拟合的，在做灯具的灯罩设计时，可以直接参考泡壳的曲面来调整灯罩的内部曲面，保证灯罩和灯泡之间留有足够的散热间隙，避免灯泡工作时的高温烘烤灯罩，导致灯罩老化变色甚至出现安全隐患。
