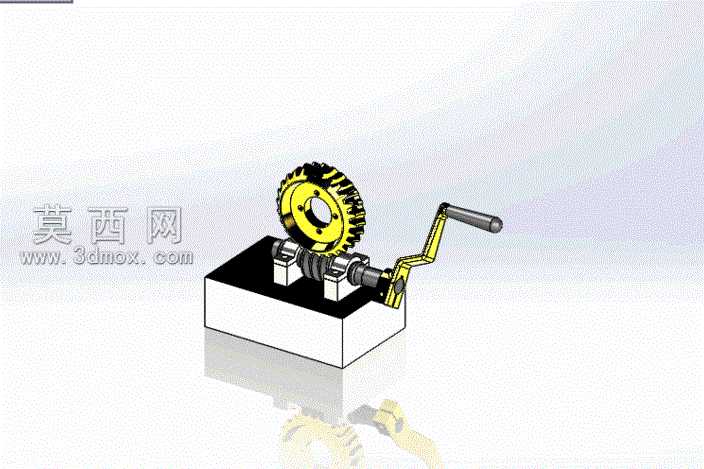

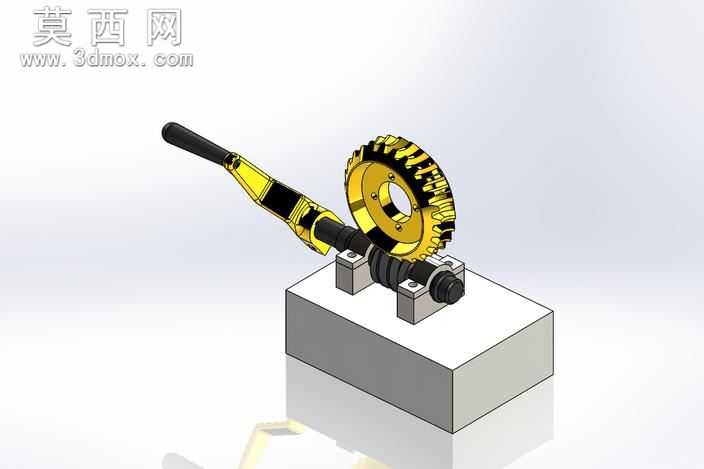

本作品为手动驱动的蜗轮蜗杆传动机构三维建模成果,建模过程严格遵循机械设计规范,先完成整体传动方案的逻辑梳理,确定蜗杆作为主动输入件、蜗轮作为从动输出件的传动路径,再逐一对各组成零件进行参数化建模。首先构建基座零件,采用长方体基体搭配支撑凸台的结构,为整套传动机构提供稳定的安装基准,建模时对基座的安装孔位、支撑面平面度做了参数化约束,保证后续装配的同轴度与位置精度。接下来完成蜗杆轴的建模,按照传动比要求设定蜗杆的导程、模数、齿形参数,对轴段的轴承安装位、摇臂连接位做了轴肩定位设计,保证零件装配时的轴向定位可靠;同时配套建模两端的支撑轴承与轴承座,将轴承座与基座的安装面做贴合约束,还原真实的装配定位关系。随后进行蜗轮零件的建模,匹配蜗杆的参数设定蜗轮的齿数、模数、齿廓螺旋角,对蜗轮的轮毂、轮辐、齿圈部分做差异化结构设计,轮毂处设置键槽结构用于输出扭矩,轮辐采用轻量化的辐板式结构降低整体重量。之后完成手摇曲柄的建模,设计弯折式的摇臂结构搭配圆柱握持手柄,手柄表面做防滑纹理处理,摇臂与蜗杆轴的连接端设置方孔配合结构,保证手动输入扭矩时不会出现打滑松脱的问题。装配阶段采用自下而上的装配流程,先将蜗杆组件装配到基座的轴承座上,验证蜗杆的转动灵活性,再装配蜗轮组件,调整蜗轮与蜗杆的啮合中心距,保证齿面啮合间隙处于合理范围,避免出现传动卡滞或间隙过大的问题,最后装上手摇曲柄完成整体装配。渲染阶段为不同零件赋予差异化材质:基座采用哑光铸铁材质还原金属机架的厚重质感,蜗轮蜗杆采用调质钢材质并对齿面做高亮金属处理突出啮合结构,摇臂与手柄分别采用镀铬金属与防滑橡胶材质区分功能部件,整体渲染光线柔和,清晰展现各零件的结构特征与装配关系,完整还原手动蜗轮蜗杆机构的传动逻辑与结构细节,可作为机械原理教学、手动传动装置设计的参考三维模型。
- 全部评论(0)
- 模板大小 10.54 MB
- 售价 10金币
- 浏览次数
- 系统要求 其它,SolidWorks,SolidWorks2013,效果图,
- 软件分类 通用机械零部件
