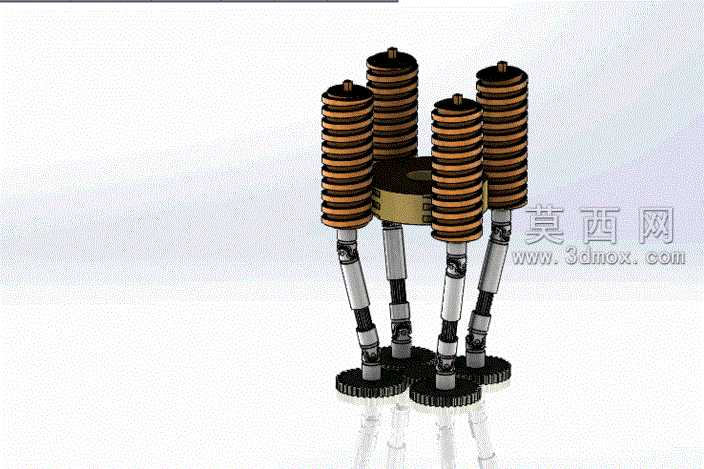

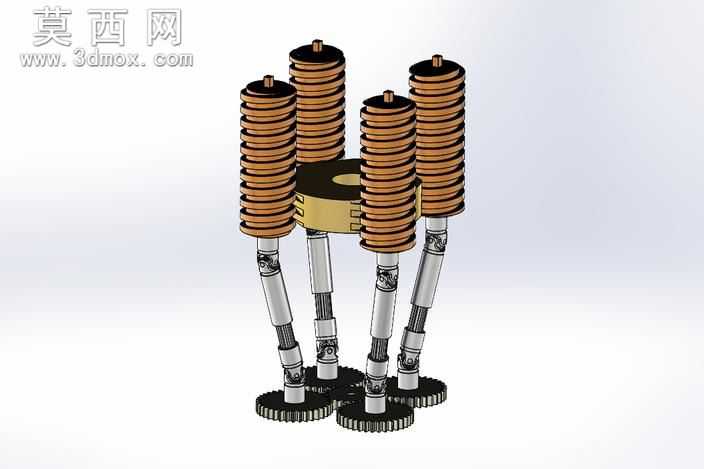

多组同轴弹簧缓冲支撑传动组件结构

本作品采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计的公差配合规范，对每一处零件的尺寸参数进行精准约束，确保各部件装配后不存在干涉问题。首先从底部的齿轮传动基座开始建模，对齿轮的齿形、模数、齿距参数按照标准直齿圆柱齿轮的参数规范进行绘制，保证齿轮啮合的传动精度。基座上方的支撑连杆采用分段式结构设计，分别对杆身的连接关节、定位轴肩、安装端面进行细节建模，还原关节处的铰接转动结构，让支撑连杆可实现小角度的摆动调整，适配不同工况下的安装对位需求。连杆上方的缓冲弹簧部分采用螺旋扫描特征完成建模，对弹簧的螺距、线径、有效圈数、支撑圈数进行精准设置，还原弹簧的真实缓冲力学结构，弹簧上下两端的安装座分别设置定位卡槽，确保弹簧安装后不会出现径向偏移。中间的连接基座采用环形结构设计，预留四个均匀分布的安装位对应四组弹簧支撑组件，基座表面做了材质分区处理，中间的黄铜色连接块采用金属铜材质渲染，还原耐磨衬套的材质质感，弹簧部分采用发黑弹簧钢材质，调整材质的粗糙度、金属度参数，还原弹簧表面的氧化层质感，连杆部分采用镀铬金属材质，表现出金属杆身的光亮反光效果，底部齿轮采用调质钢材质，表现出哑光金属的质感。渲染阶段采用工作室柔光环境，添加地面反射效果，让整体模型的光影层次更加自然，清晰展现每一处零件的结构细节。设计思路上，该组件主打多组弹簧协同缓冲的功能，四组均匀分布的弹簧支撑结构可均匀承受轴向载荷，同时底部的齿轮结构可实现整体组件的转动传动，兼顾缓冲减震与旋转传动的双重功能，可应用于需要缓冲支撑同时具备转动需求的机械工位，建模过程中对每一处连接结构都做了装配验证，确保零件可实现真实的装配与运动模拟，整体结构紧凑，受力分布均匀，具备实际的机械结构参考价值。
