20kW电力控制PDU面板箱体结构设计

　　在户外广告屏、临时展陈供电、中小型商显集群的配电场景里，单路20kW级的供电控制一直是容易被忽略的结构设计细节——很多项目直接采用空开加明装箱的拼凑方案，不仅防护等级不足，现场运维时的操作逻辑混乱，还容易因为安装边界不匹配出现走线干涉、柜门无法全开的问题。这款20kW级PDU控制箱体的设计，正是针对这类中小功率商显供电场景的痛点做的定向优化。

　　从实际用途来看，这款箱体承担的是单路最高20kW交流供电的通断控制、状态指示、过载保护功能，前端直接对接上级配电回路，输出端连接广告屏的供电输入端，运维人员不需要打开上级配电柜，在设备端就能完成断电、状态确认、故障复位的操作，大幅降低户外场景下的运维触电风险。面板上的三色指示灯分别对应电源接通、负载运行、故障告警三个状态，旋钮式操作开关相比按钮式结构，在户外多尘、偶尔有凝露的环境下可靠性更高，不会因为积尘出现接触不良的问题。

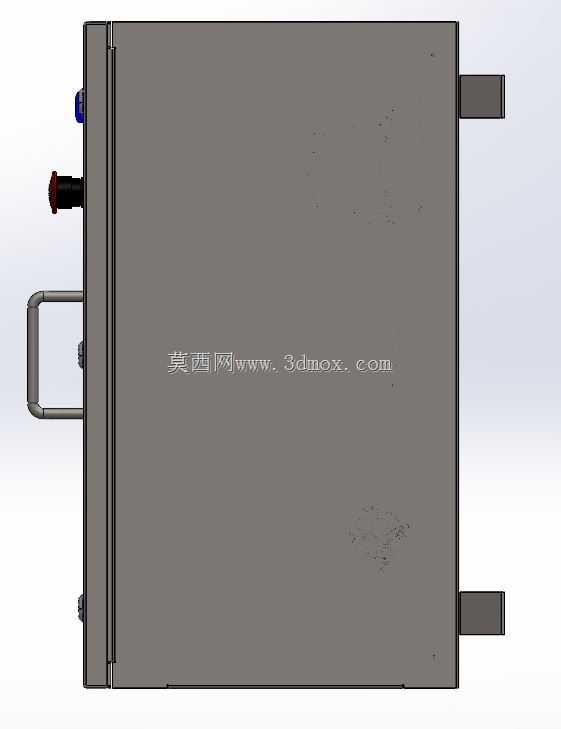

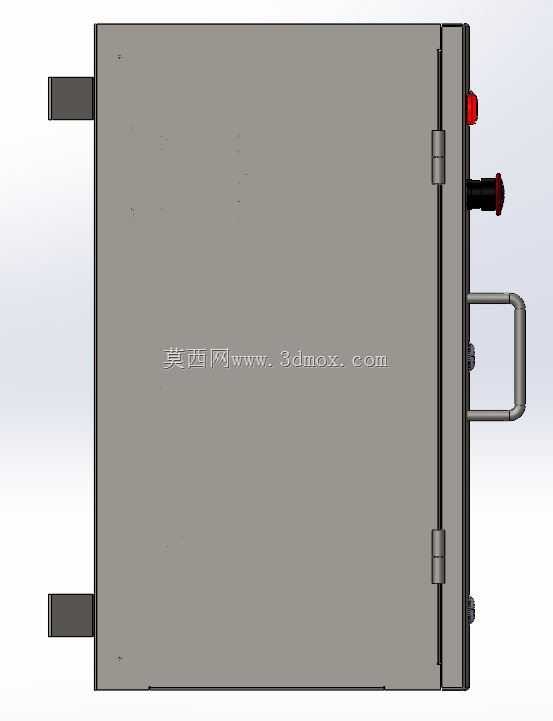

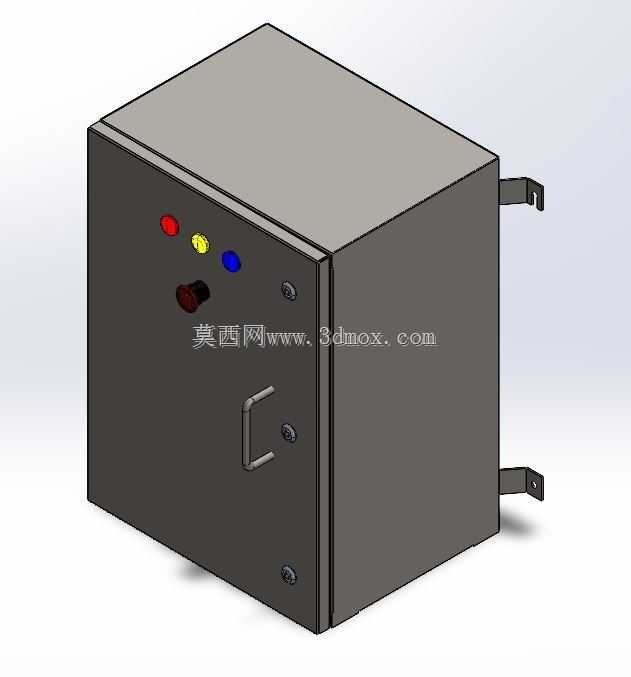

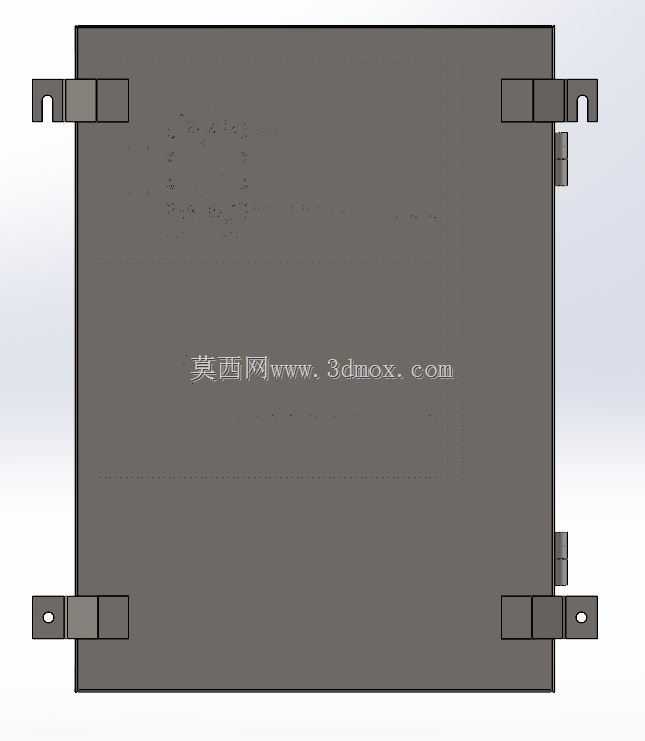

　　设计思路上，整个箱体采用封闭式薄钢板焊接结构，侧边预留的安装挂耳是核心的安装边界设计：挂耳上的长圆孔可以适配现场不同间距的安装支架，不需要在现场重新打孔调整，挂耳向外伸出的长度经过测算，刚好避开箱体侧面的走线空间，安装后箱体背面和安装面之间预留20mm的间隙，方便进出线电缆的弯折布置，不会出现电缆被挤压破皮的隐患。箱体正面的柜门采用侧边铰链加三点式锁扣结构，关闭后可以达到IP54的防护等级，能够应对户外小雨、扬尘的使用环境，柜门内侧预留了密封胶条的安装槽，建模时已经考虑了胶条的压缩量，不会出现关不严或者锁扣扣合过紧的问题。

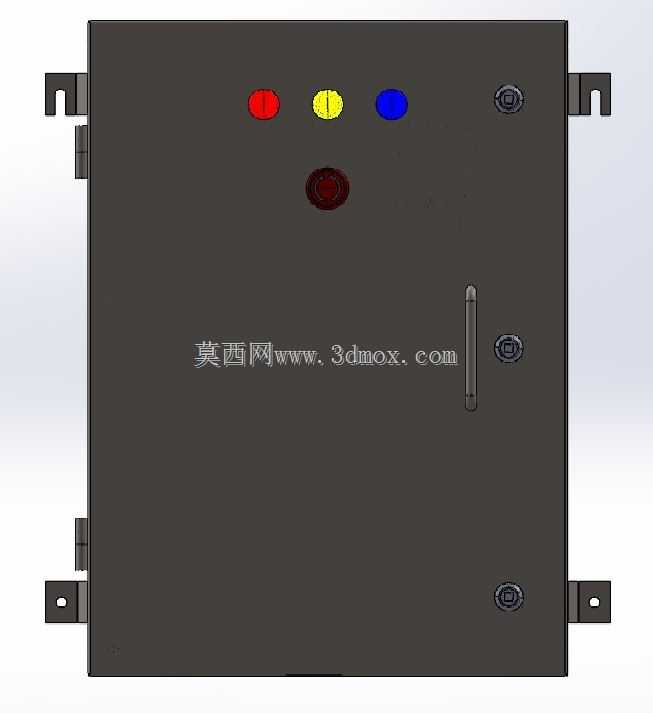

　　外形尺寸方面，箱体整体采用立方体结构，深度方向的尺寸控制在350mm以内，刚好适配常规广告屏背部的安装空间，不会因为箱体过深突出屏体背部影响整体美观；宽度方向预留了足够的内部元件安装空间，除了主回路的空开、接线端子排之外，还预留了辅助回路的安装位置，如果后续需要加装远程控制模块、电流采集模块，不需要更换箱体直接在内部扩展即可。面板上的操作元件布局遵循运维操作的人机逻辑：指示灯布置在面板上部，操作人员站在地面就能清晰看到状态，操作旋钮布置在指示灯下方，伸手就能操作，不需要弯腰或者踮脚，面板下部的柜门把手位置刚好和成年人站立时的手部高度匹配，开关柜门的动作流畅不别扭。

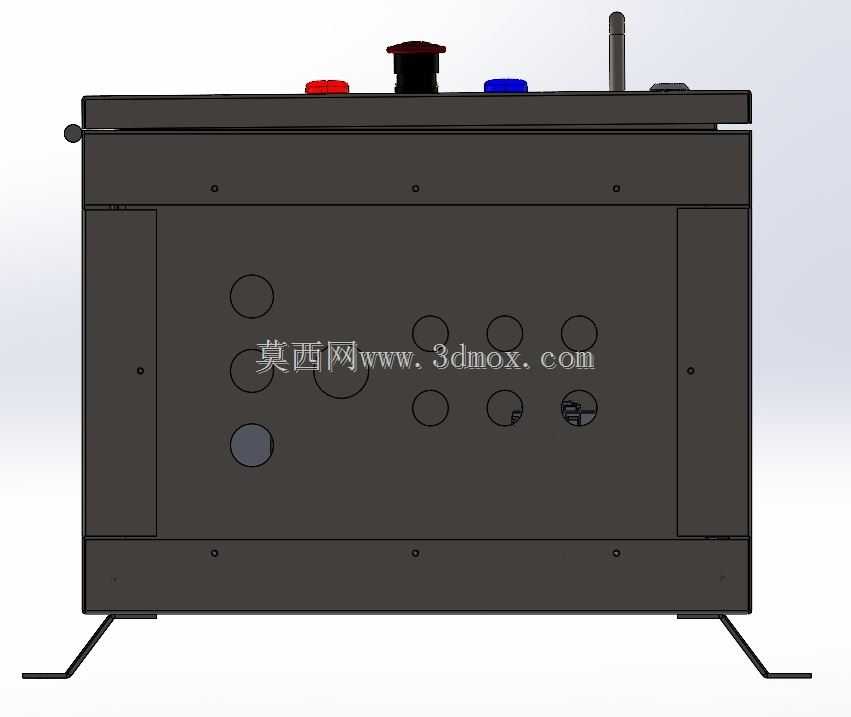

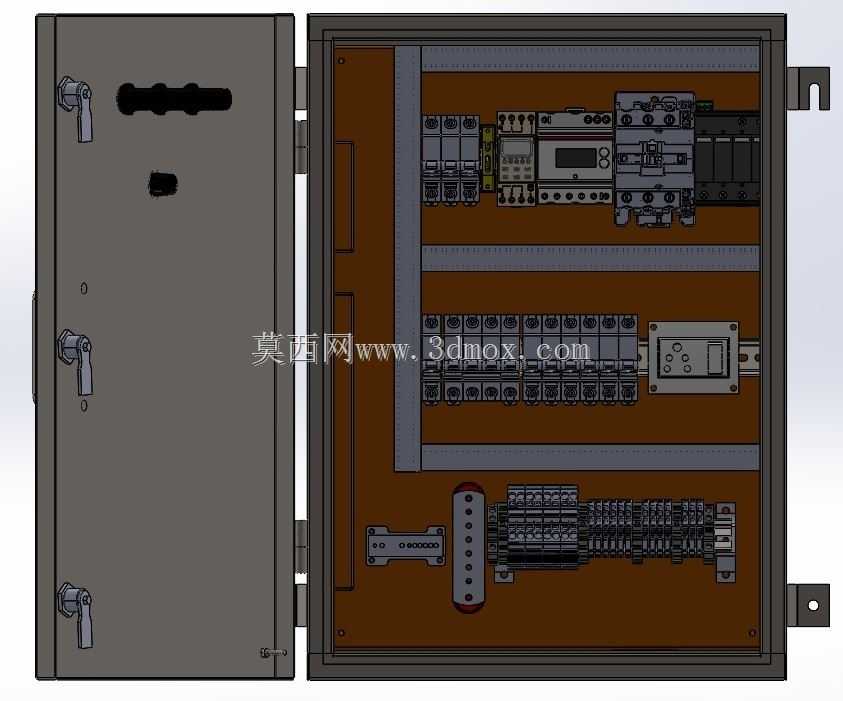

　　从结构细节来看，箱体内部的安装板采用可拆卸设计，所有电气元件都预先固定在安装板上，装配时可以先在车间完成元件安装和接线，再整体推入箱体固定，相比直接在箱体内接线的结构，装配效率提升40%以上，后期维护时也可以把安装板整体抽出，不需要在狭小的箱体内空间操作。箱体底部预留了敲落孔，进出线电缆可以从底部接入，避免雨水顺着电缆流进箱体内部，敲落孔的尺寸覆盖了从16mm到50mm的常用电缆规格，不需要现场扩孔。建模时所有的折弯圆角、焊接让位、螺丝沉孔都做了1:1的还原，没有出现工艺无法实现的尖角、零壁厚结构，拿到模型后可以直接展开生成钣金加工图纸，不需要二次调整结构细节。

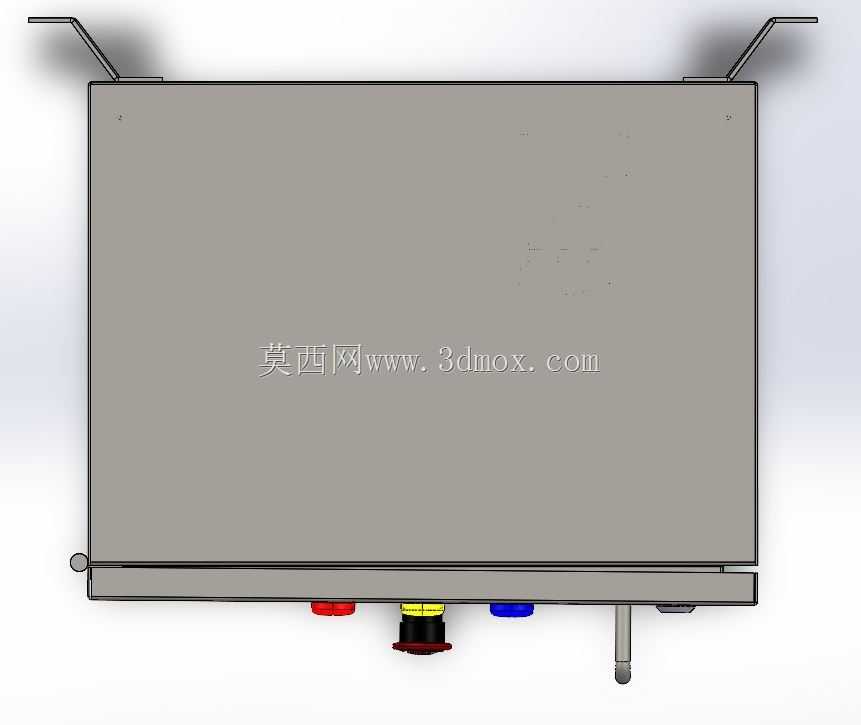

　　在安装边界的处理上，除了侧边的挂耳结构，箱体的四个角都做了圆弧过渡，避免安装时划伤施工人员，柜门的开启角度可以达到120度，完全打开后不会遮挡内部的元件，接线和检修时不需要额外扶住柜门。箱体表面采用喷塑处理的结构预留，建模时已经考虑了喷塑层的厚度，所有配合尺寸都预留了0.1mm的喷塑余量，不会出现喷塑后柜门关不上、锁扣扣合不畅的问题。对于经常在户外使用的场景，箱体顶部做了1mm的外凸沿，即使有少量雨水淋到箱体上，也会顺着凸沿流到侧面，不会顺着柜门缝隙渗进箱体内部。
