在低压电控、小型电源模块、工控传感单元的板级接线场景里,接线端子的选型往往直接决定了产线装配效率与后期运维的便捷性,这款5mm间距的插拔式接线结构,就是针对小电流板端接线场景做的适配设计。不同于传统螺钉式端子需要逐线拧接固定,插拔式结构采用公母对插的形式,母端直接焊接固定在PCB板上,公端预先完成导线压接后直接插入即可完成接线,在批量装配的生产线里,能减少至少六成的接线工位耗时,也能避免现场接线时螺钉掉落、扭矩不均导致的虚接、滑牙问题。

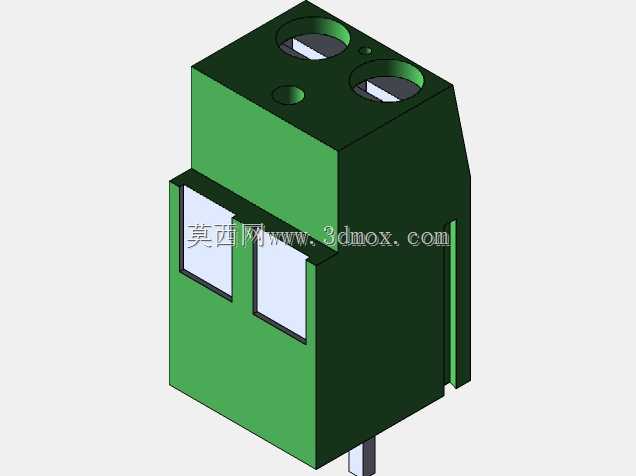

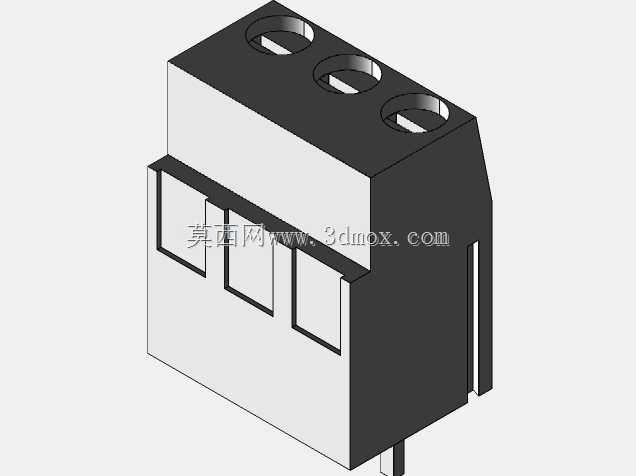

从功能特性来看,这款端子的接触件采用铜质镀锡材质,接触电阻稳定在毫欧级,适配22-16AWG的导线线径,单回路额定载流可达10A,完全覆盖小功率电源、信号传输回路的载流需求;绝缘基座采用PA66阻燃材质,阻燃等级达到UL94-V0,在板卡出现局部过流升温的工况下,能有效阻断绝缘件燃烧蔓延,满足工控、家电类产品的安规要求。2针与3针的规格分别对应单回路零火线、三回路信号或零火地的接线需求,同间距规格下针数可根据实际回路数做拼接扩展,不需要额外开模定制特殊针数的基座。
设计过程中首先锁定的是5mm的针距参数,这个间距是板级接线端子的通用标准间距,既可以满足250VAC工况下的电气间隙要求,又不会占用过多PCB板上的布线空间,焊针间距严格匹配通用PCB封装尺寸,焊针直径1.0mm,插入PCB焊盘后过波峰焊时不会出现偏移、虚焊问题。基座的导向槽做了15度的导入倒角,公端对插时不需要精确对准即可顺利插入,防呆结构设置在基座侧边,反向插入时会被凸台挡住,完全避免现场运维时插反导致的回路短路问题。锁紧弹片的按压位置设置在基座顶部,接线时用一字螺丝刀轻压即可打开弹片,插入导线后松开即可完成锁紧,导线拉脱力能达到50N以上,满足设备运输、振动工况下的接线可靠性要求,不会出现导线松脱的故障。
安装边界方面,2针规格的基座总宽度为10mm,3针规格总宽度为15mm,基座本体高度为12.5mm,焊接到PCB板后,板上净空高度仅需13mm即可满足安装需求,对插方向预留15mm的手部操作空间即可完成插拔操作,不需要额外预留过大的设备内部空间。焊针伸出PCB板背面的长度为2.5mm,过波峰焊后焊脚高度不会超过3mm,不会与板底的壳体、散热片产生干涉。基座两侧设置有标准的法兰固定孔,在振动等级较高的应用场景下,可以用M2螺丝将基座额外固定在PCB板上,进一步提升长期使用的结构稳定性,避免长期振动导致焊脚开裂。
实际应用中,这类端子常被用在小型开关电源、PLC扩展模块、传感信号采集板、小型变频器的IO接线端,相比螺钉端子,其接线一致性更好,不会因为操作人员的扭矩差异导致接线松动,后期维护时直接拔下公端即可更换板卡,不需要逐根拆线,大幅降低现场运维的时间成本。建模过程中对弹片的运动行程做了完整的干涉检查,按压弹片至最大开度时,弹片与基座内壁的间隙保留0.2mm的安全余量,不会出现卡滞、弹片无法复位的问题,绝缘基座的壁厚均匀控制在1.2mm,既满足注塑成型的工艺要求,不会出现缩痕、缺胶问题,又能保证足够的结构强度,对插时不会出现基座开裂的情况。
