金属密码挂锁结构三维设计作品

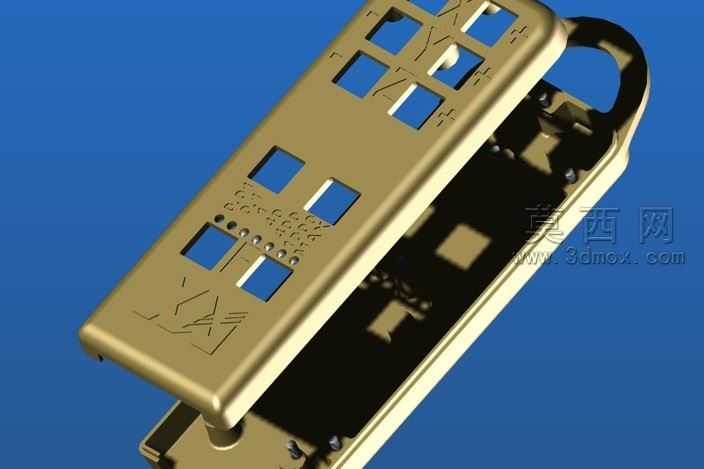

本作品为金属材质便携密码挂锁的三维建模设计成果，建模阶段依托参数化三维设计软件完成全结构1:1还原，首先从锁体的基础外轮廓绘制开始，通过草图绘制勾勒出锁体带圆角的长条形主体形态，预留出密码轮安装位、锁梁配合孔位、内部锁止机构的装配空间，再通过拉伸、切除、倒角等基础特征完成锁体外壳的基础造型，外壳表面的方形镂空区域为密码轮的显示窗口，建模时精准控制每个窗口的尺寸与间距，保证后续密码轮装配后数字显示位置居中对齐。锁体表面的防滑纹理、品牌标识区域采用浮雕特征完成建模，还原金属压铸成锁后的表面细节，锁梁部分采用半环形结构设计，建模时单独绘制锁梁的回转路径，通过扫描特征生成锁梁实体，同时预留锁梁与锁体内部锁舌的配合卡槽，保证锁梁闭合后可被锁止结构稳定卡合。内部结构部分完整还原了密码锁的锁止逻辑，包含多组密码轮、锁舌滑块、复位弹簧的装配位，每个密码轮的齿形结构、与锁舌的配合间隙都经过精准参数调整，保证密码轮转动时的档位清晰，锁舌在密码正确时可顺利滑动解锁。渲染阶段采用金属黄铜材质赋予锁体外壳，调整材质的金属度、粗糙度参数模拟压铸锌合金镀铜的哑光金属质感，锁梁部分采用同色系金属材质但适当提高反光度，区分不同部件的表面处理工艺差异，场景采用纯色蓝色背景搭配柔和的三点布光，主光源从侧上方打亮锁体正面的结构细节，辅光源补全暗部阴影避免结构细节丢失，轮廓光勾勒锁体边缘提升整体立体感，最终渲染效果清晰展现锁具的外观造型与结构层次。设计过程中充分考虑便携挂锁的使用场景，锁体边缘全部做圆角处理避免使用时刮蹭物品，锁梁的开合行程经过合理设定，既保证可以穿过常规锁扣吊环，又不会因行程过大导致锁梁脱出，整体结构紧凑，各部件装配间隙控制在合理公差范围内，符合五金锁具的实际生产装配要求，可用于锁具结构验证、外观方案展示以及相关五金产品的设计参考。
