玻璃管封装电流过载保护熔丝结构

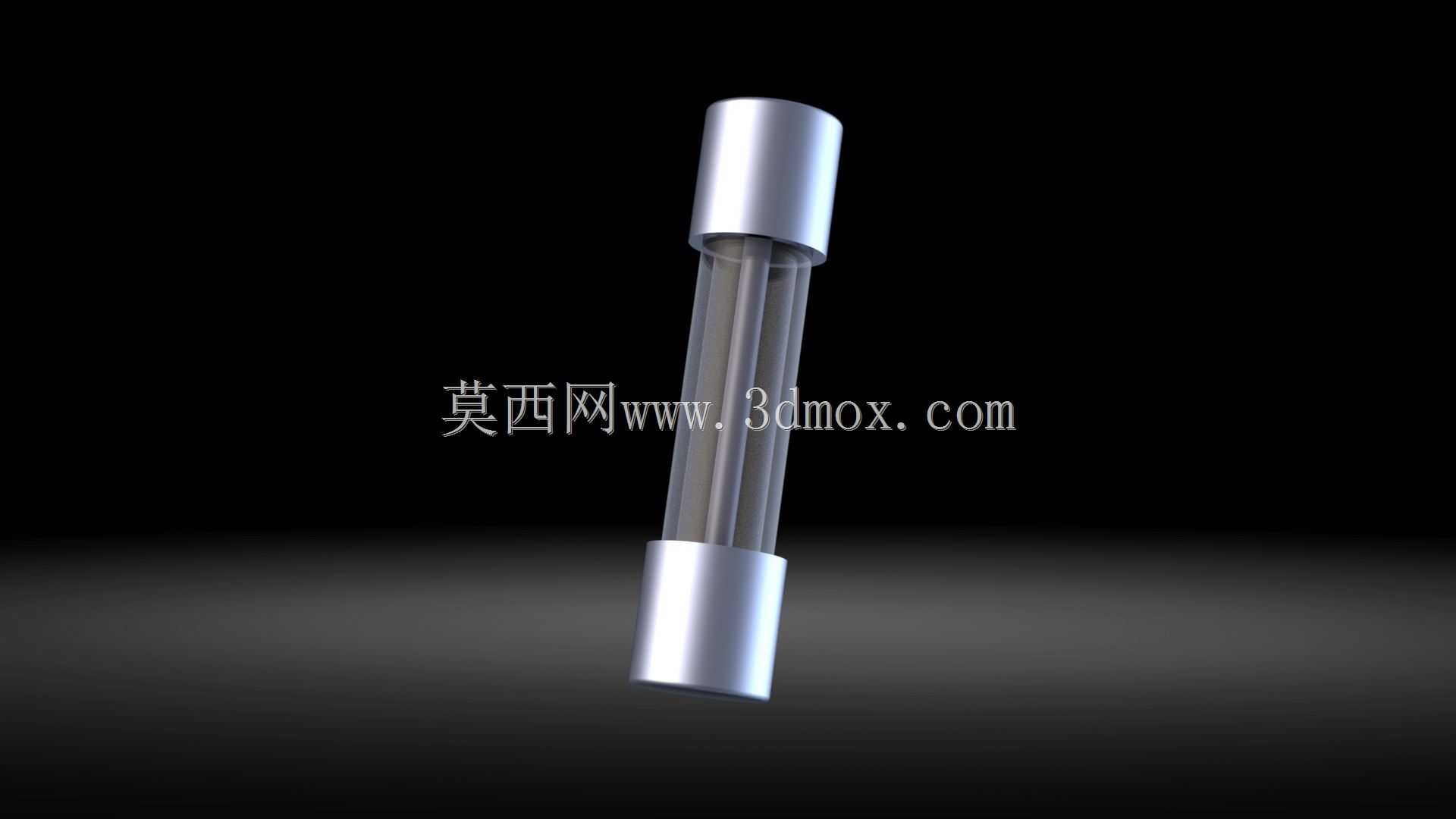

　　在低压配电、消费电子、工业控制板卡的回路设计中，这类玻璃管封装的熔丝是最基础也最不可或缺的过流保护元件，日常选型和结构建模时需要兼顾安装适配性、熔断特性与可视性需求。不同于贴片熔丝的微型化设计，这种圆柱管状结构的熔丝主要应用在对故障排查效率有要求的场景，比如老式家电的电源输入回路、工控设备的电源分配板、实验台的电源接线端子排处，透明玻璃外壳可以让运维人员直接观察内部熔丝的状态，不需要借助万用表逐段测量就能快速判断是否因过流熔断，大幅缩短故障排查的时间。

　　从结构设计逻辑来看，两端的金属端帽采用冷压工艺与玻璃管体结合，建模时需要严格控制端帽的内径与玻璃管外径的配合公差，过松会导致接触电阻增大、工作时异常发热，过紧则会在压装过程中导致玻璃管开裂，造成生产不良。内部的熔丝通常采用低熔点合金材质，根据额定电流的不同，熔丝的线径、长度会有对应调整，建模时需要预留熔丝与两端金属端帽的焊接空间，避免结构干涉。外形尺寸方面，这类常规玻璃管熔丝遵循通用的尺寸规范，常见的规格有5x20mm、6x30mm两种直径长度组合，建模时需要严格匹配对应规格的安装边界，端帽的外径要与保险丝座的夹持弹片适配，整体长度要满足保险丝座的卡槽深度，装入后不能出现松动脱落，也不能因为尺寸过长导致座体被撑裂。

　　实际应用中，这类熔丝串联在回路的火线段，当回路中出现短路、过载导致电流超过额定值时，内部熔丝会因为电流热效应快速升温熔断，切断整个回路的供电，避免后端的贵重元器件、用电设备因为过流烧毁，甚至引发线路起火的安全事故。设计建模过程中，玻璃管的壁厚需要控制在合理范围，既要保证足够的机械强度，承受日常插拔、运输过程中的外力冲击，又要避免壁厚过大导致整体散热性能变差，影响熔丝的额定熔断参数。两端金属端帽的表面通常做镀镍处理，既可以提升抗氧化能力，避免长期使用后接触表面氧化导致接触不良，也能提升与保险丝座弹片的接触导电性，降低接触压降。

　　很多新手建模时容易忽略端帽内侧的倒角结构，实际上这个微小的倒角是为了压装时引导玻璃管顺利进入端帽内部，减少压装过程中的玻璃管碎裂概率，属于量产工艺必须考虑的细节。另外，玻璃管与金属端帽的结合处需要做密封处理，建模时不需要体现密封胶层，但结构尺寸上要预留涂胶的间隙，避免外界的灰尘、潮气进入管体内部，导致熔丝提前氧化变脆，在正常工作电流下出现误熔断的问题。在设备选型配套时，除了匹配额定电压、额定电流参数，还要确认熔丝的外形尺寸与设备上预留的安装位匹配，比如部分紧凑型电源模块会采用更小尺寸的3x10mm规格熔丝，而大电流回路则会采用陶瓷管替代玻璃管提升分断能力，但玻璃管熔丝因为成本低廉、状态可视的优势，在民用、常规工业场景中依然有极高的使用率。建模时还原玻璃管的透明材质特性、金属端帽的金属光泽、内部熔丝的纤细结构，能够让整个三维模型在装配演示、运维培训场景中更具真实感，帮助设计人员快速确认安装位置的干涉情况，也能让新入行的电工、设备运维人员直观理解熔丝的结构组成与工作原理。
