KCD4双位船型翘板电源开关结构设计

　　在低压电控回路、小型家电、工业控制终端的面板设计中，这类双位翘板开关是面板操作元件里应用频次极高的品类，日常接触的台式电源、工控设备分线盒、小型机电设备的供电通断控制，大多会选用这类安装便捷、操作反馈清晰的开关元件。不同于单刀单掷的单档位开关，这款双位结构的开关可同时实现两路回路的通断控制，或是单回路的通断+状态切换功能，能在单安装位内完成原本需要两个单开关才能实现的控制逻辑，有效压缩面板开孔数量，精简设备操作区的布局空间。

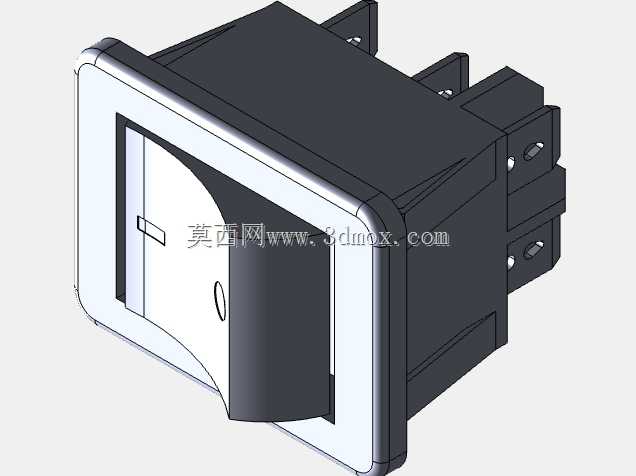

　　从结构设计逻辑来看，这款开关采用嵌入式卡装的安装方式，主体外壳采用耐温阻燃的工程塑料注塑成型，上部翘板操作面做了微弧凸起的造型，表面设置的圆形定位凸点可作为操作触感标识，即便在光线不足的设备操作场景下，操作人员也能通过指尖触感快速识别开关位置，避免误操作。翘板与底座的配合处做了限位卡扣结构，操作时翘板的摆动行程被严格限制在合理区间，不会出现过掰导致内部结构损坏的问题，操作时的段落反馈清晰，档位切换时的咔嗒触感能明确告知操作人员回路通断状态，无需额外查看指示灯也能完成状态确认。

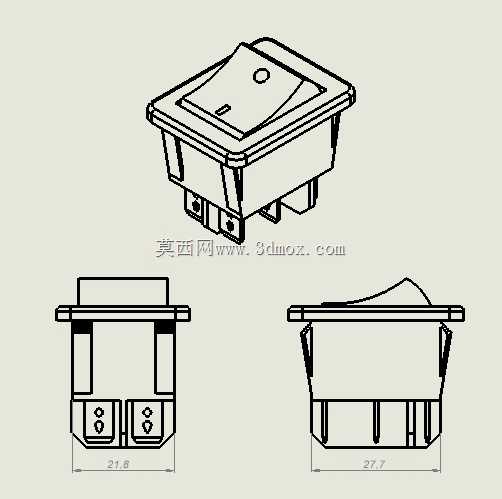

　　安装边界尺寸是这类面板元件选型时的核心考量要素，这款开关的面板嵌入部分宽度为21.6mm，整体安装座的宽度为27.7mm，设计面板开孔时需要严格匹配安装座的外形尺寸，预留0.1-0.2mm的安装间隙即可，过大的间隙会导致开关卡装后出现松动，间隙过小则会造成装配困难无法卡入到位。开关底部的插片接线端采用标准间距设计，可适配常规的6.3mm规格冷压接线端子，接线时无需焊接，直接将压接好导线的端子插入插片即可完成接线，能大幅提升设备装配阶段的接线效率，也方便后期设备维护时的线路更换。

　　从实际应用场景的适配性来看，这款开关的防护等级可满足常规室内设备的使用需求，操作面与底座的配合处做了简易的挡边结构，可阻挡日常使用中少量的溅水、灰尘进入开关内部，适配普通工业车间、办公家电类设备的使用环境，若用于高潮湿、多粉尘的特殊工况，则需要额外在开关外侧加装防水护罩。内部导电接触件采用弹性铜材冲压成型，接触点位做了镀银处理，可降低接触电阻，避免长期通断过程中出现接触点氧化发热的问题，额定负载范围内可实现万次以上的通断操作寿命，满足常规机电设备的全生命周期使用需求。

　　在进行三维结构建模时，需要重点关注几个配合尺寸的精度控制：首先是卡装弹片的外凸尺寸，这一尺寸直接决定开关装入面板后的卡紧力度，尺寸过大则装配阻力过大，甚至会撑裂塑料面板，尺寸过小则卡装不牢，设备运输或使用过程中容易出现开关脱落的问题；其次是翘板的转动轴配合间隙，间隙过大会导致翘板晃动，操作手感松散，间隙过小则会出现翘板卡滞，档位切换不顺畅的问题；最后是底部插片的位置度公差，若插片位置偏移超差，会导致后期接线时冷压端子无法顺利插入，或是接线后出现端子松脱的隐患。建模过程中需要将这些配合公差纳入考量，预留合理的装配余量，才能保证模型导出后用于实际生产时的装配可行性。
