10kW浸入式螺纹安装电加热元件结构

　　在工业流体加热、小型承压储液罐温控、商用热水机组配套、工业清洗槽恒温系统这类场景里，浸入式电加热元件是直接接触介质完成热交换的核心部件，本次建模的这款10kW规格加热管，适配2.5英寸BSP螺纹安装接口，加热段有效长度300mm，完全围绕现场安装的实际边界做结构还原，能给做设备配套、加热系统改造的结构工程师提供精准的装配参考。

　　从实际使用场景来看，这类加热元件大多用在敞口或者承压的液体储槽里，比如小型工业锅炉的补水预加热段、电镀工艺槽的药液恒温、食品加工设备的储水罐加热、液压系统的油温补偿单元，都能见到同结构产品的身影。它的核心功能是把电能通过电阻发热转化为热能，直接传递给接触的液态介质，相比外置式加热结构，热转换效率更高，温度响应速度更快，而且因为是直接浸入介质，不需要额外布置换热管路，设备整体的结构紧凑度会好很多。

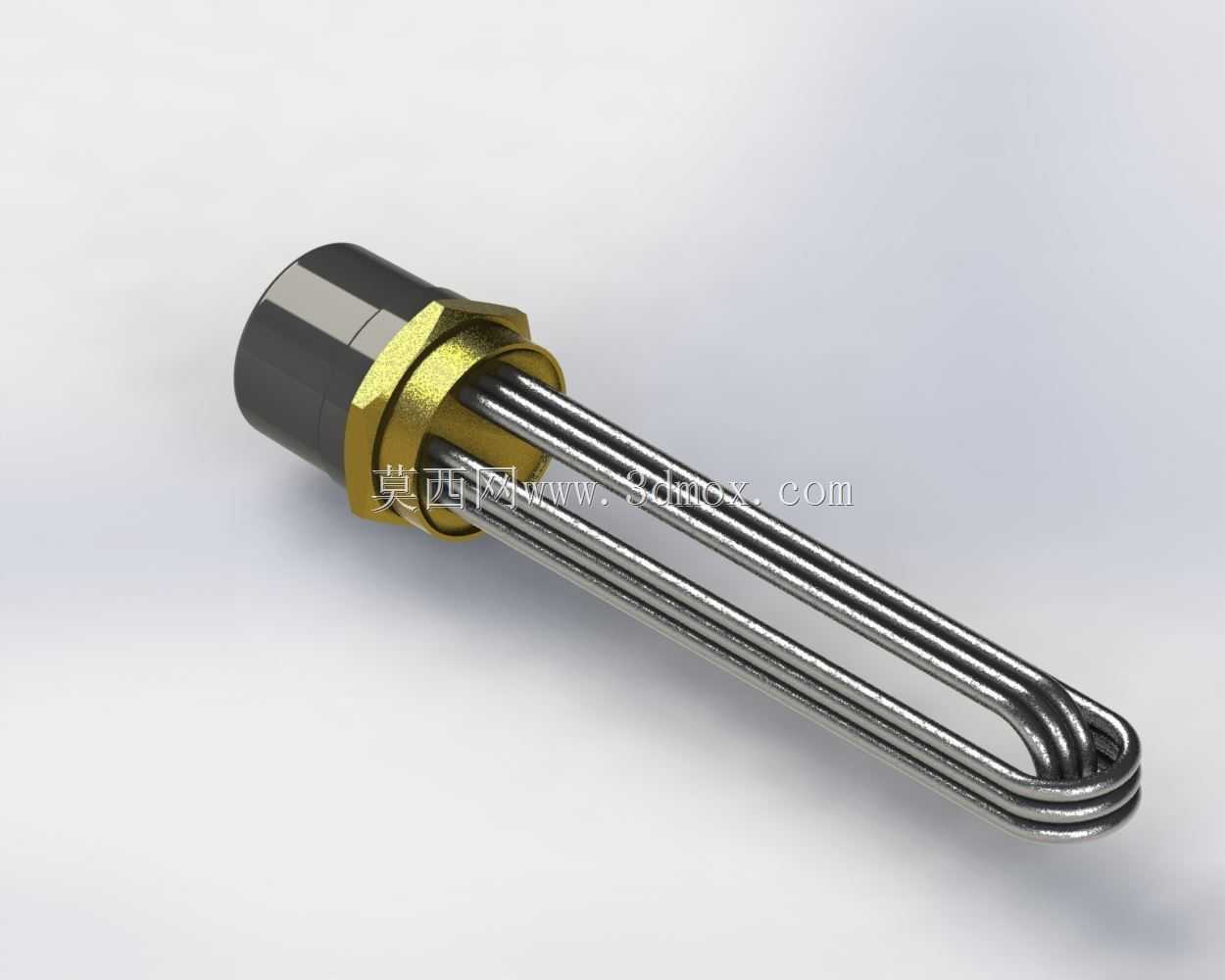

　　设计思路上，这款加热管首先考虑的是安装的便捷性与密封可靠性，头部采用六角锁紧结构配合BSP管螺纹，安装时只需要在储液罐侧壁或者端盖上加工对应规格的内螺纹孔，拧入后配合密封垫片就能实现承压密封，不需要额外做焊接固定，后期维护更换的时候拆装效率很高，不需要对罐体做破坏性拆解。发热段采用多根U型金属加热管并排排布的结构，三根加热管呈平行阵列布置，既保证了足够的发热面积，让10kW的功率能够均匀散出，避免局部热密度过高导致介质结焦或者加热管寿命缩短，同时U型的弯折结构也让加热段的整体刚性更好，长期在液体里受水流冲击、温度交变应力作用的时候，不容易出现管体变形、焊点开裂的问题。

　　从尺寸边界来看，安装螺纹的规格是2.1/2英寸BSP，也就是常说的2寸半管螺纹，这个规格的螺纹在工业储液设备上属于比较通用的大口径安装接口，配套的密封垫片、锁紧螺母都属于标准件，选型采购不需要单独开模定制。加热段的有效长度是300mm，这个长度决定了它适配的储液罐最小深度，安装的时候需要保证整个U型发热段完全浸入液面以下，避免出现干烧的情况，建模的时候完整还原了从螺纹安装面到加热管末端的全部尺寸，包括六角头部的对边宽度、接线端的防护段长度，都按照实物比例做了精准还原，在做整机装配校核的时候，可以直接导入装配体，检查安装位置是否和罐体内的其他部件比如液位传感器、搅拌桨、进出液管路产生干涉，不用再反复测量实物尺寸调整安装位。

　　结构细节上，螺纹和发热管衔接的位置做了黄铜材质的锁紧压圈，这个部件一方面是在拧螺纹的时候提供受力面，另一方面可以压紧密封垫片，保证螺纹连接位置的密封性能，避免罐体里的液体顺着螺纹缝隙渗漏。接线端的黑色防护段是绝缘防护结构，用来隔离带电的接线端子和金属安装座，避免出现漏电的安全隐患，建模的时候也还原了这个部位的台阶结构，方便工程师配套设计接线防护罩的时候做尺寸匹配。发热管的管体采用金属光面结构，表面没有额外的散热翅片，这种设计更适合加热水、导热油、电镀药液这类流动性较好的液体，不容易在管体表面积存杂质，日常清洁维护也更方便，如果是加热空气的场景才会用到带翅片的结构，这款产品的结构完全针对液体浸入式加热的工况做了优化。

　　在做设备选型配套的时候，工程师首先要确认的就是安装接口的匹配度，还有加热段长度和罐体深度的适配性，这款三维模型把所有安装相关的关键尺寸都做了准确还原，包括螺纹的大径小径、六角头的对边尺寸、加热管的弯曲半径、管体之间的间距，都和实物保持一致，导入三维装配环境之后，可以直接模拟安装过程，检查螺纹旋合长度是否足够，加热管插入罐体之后是否会和内部结构干涉，接线端预留的空间是否足够接线操作，这些细节在二维图纸上很难直观判断，通过三维模型就能提前发现设计问题，避免实际加工安装的时候出现装不上、干涉的情况。

　　另外从工况适配的角度来说，这款加热管的功率密度是按照常规水加热的工况设计的，管体表面的热负荷控制在合理区间，既保证加热速度，又不会因为表面温度过高导致水质结垢过快，延长加热管的使用寿命。多根U型管的排布方式让发热区域在罐体里分布更均匀，不会出现局部区域温度过高、其他区域温度上不来的情况，配合温度传感器使用的时候，温控精度也更容易保证。建模的时候没有省略任何一个装配细节，从接线端的端头到加热管最末端的弯折处，所有结构都做了实体还原，不管是做设备的整机渲染展示，还是做安装指导的爆炸图制作，都可以直接调用这个模型，不需要再做额外的结构修补。
