内螺纹安装式15针VGA阴连接器结构

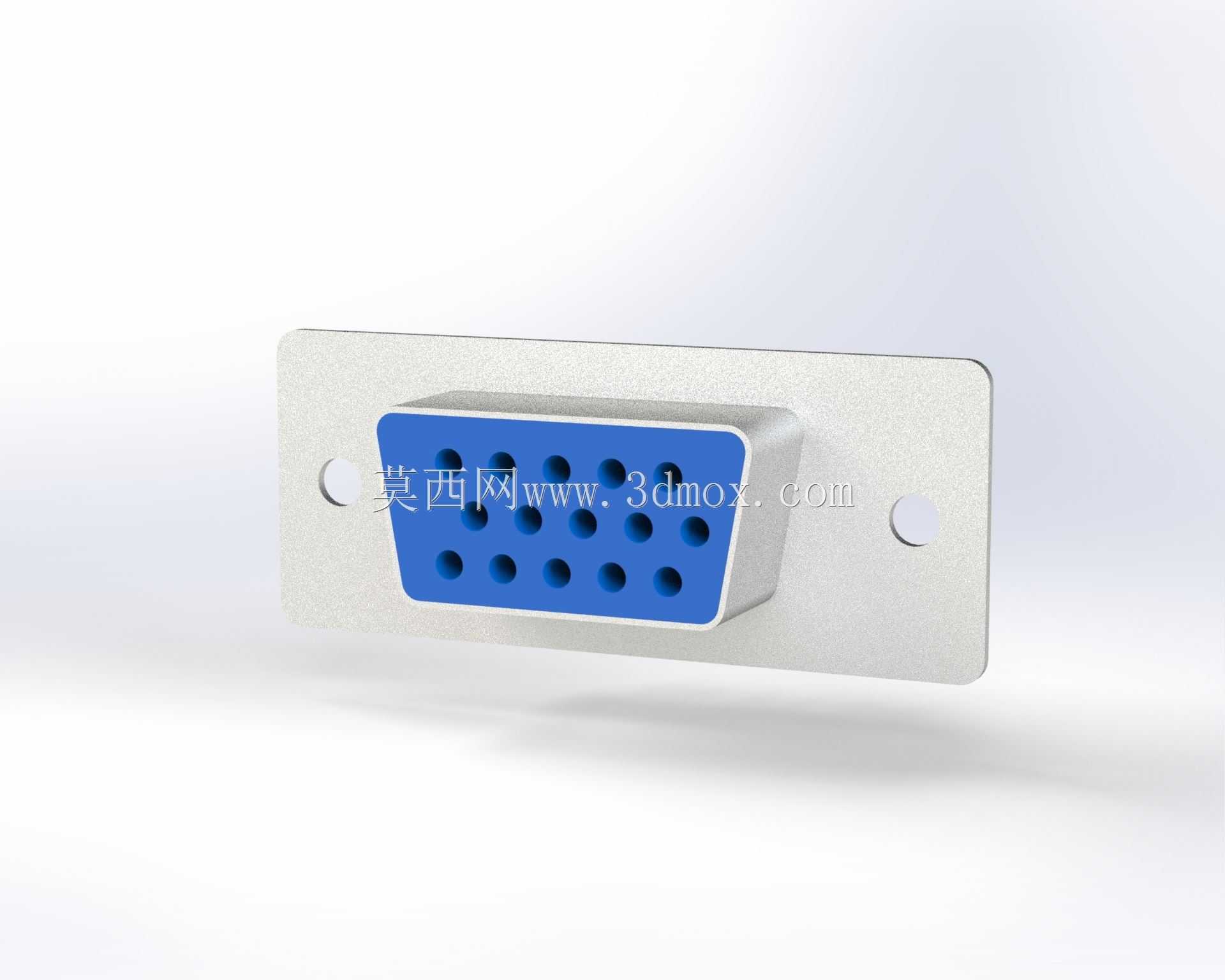

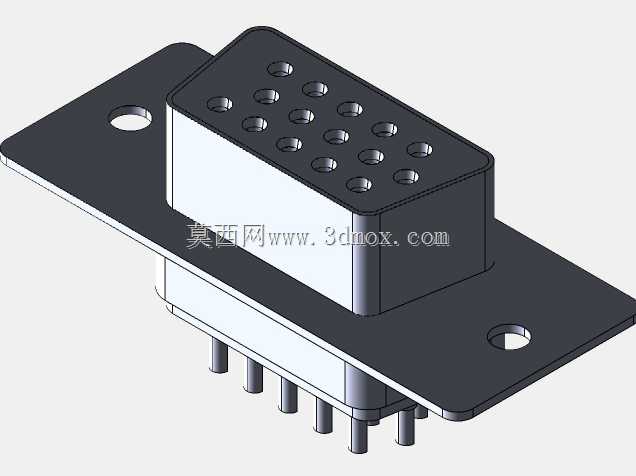

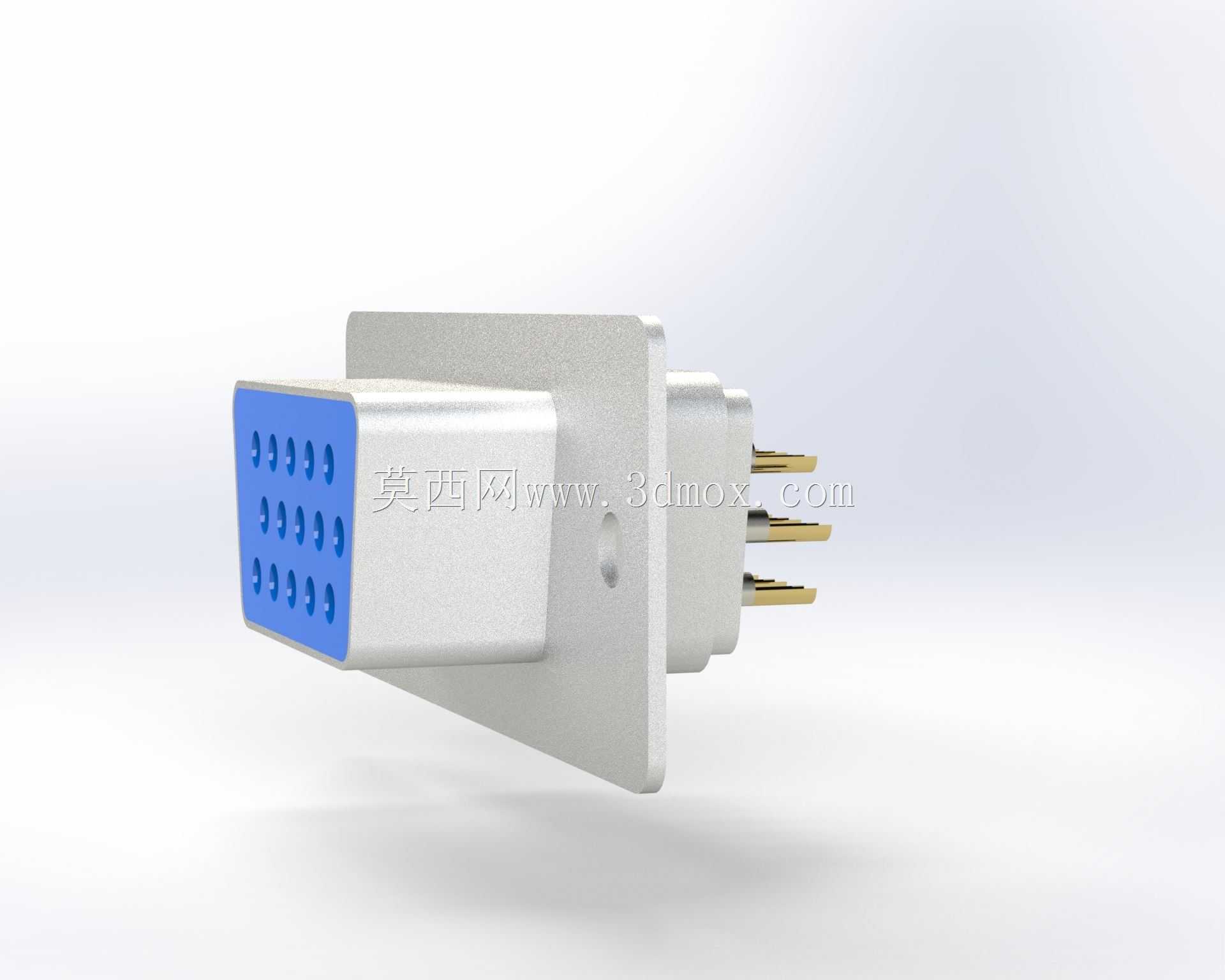

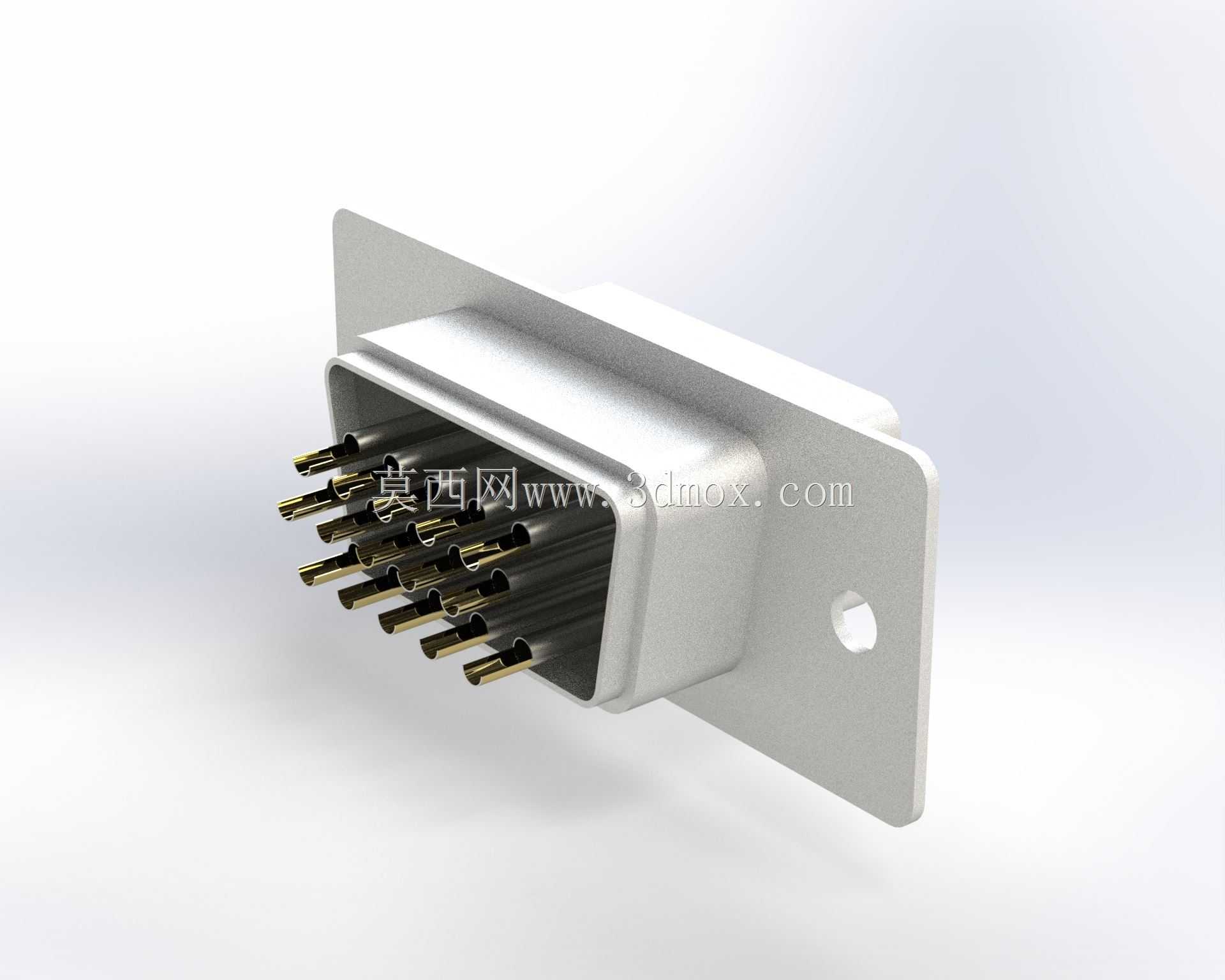

在工控机柜、台式计算机外设、工业显示终端的布线场景里，VGA阴连接器是模拟视频信号传输链路里不可缺少的板端/面板端连接件，这类带安装法兰的内螺纹15针阴头，大多固定在设备壳体面板、工控机IO挡板、视频矩阵的接口面板上，用来对接公头VGA线缆，实现RGB三原色信号、行场同步信号的稳定传输。从结构设计逻辑来看，这款连接器采用金属安装法兰作为承载基体，法兰两侧预留的光孔是穿装固定螺丝的位置，对应的内螺纹孔位做在设备安装面板上，装配时将连接器从面板内侧穿出，前端蓝色胶芯部分露出面板外侧，法兰贴合面板内壁，用M3规格的螺丝从外侧穿入锁紧，就能实现连接器的牢固固定，避免频繁插拔公头时连接器出现移位、引脚脱焊的问题。胶芯部分采用15针分三排排布的孔位设计，每排5个插孔，孔位的中心距、插合深度完全匹配通用VGA公头的插针尺寸，插合时公头插针能完全进入插孔内部，和插孔内的导电接触件可靠贴合，降低信号传输过程中的接触电阻，避免画面出现偏色、缺色、行场不同步的故障。金属外壳部分做了钝化镀锌处理，一方面能隔绝外部电磁干扰对内部传输信号的影响，另一方面能提升外壳的防锈抗腐蚀能力，适配车间、机房等不同工况的使用环境。设计这类连接器的三维结构时，需要重点把控几个安装边界尺寸：首先是法兰的整体长宽尺寸，要和面板上预留的安装开孔尺寸匹配，避免出现装不进去或者装配后缝隙过大的问题；其次是胶芯露出法兰前端的高度，要保证公头插合时外壳能完全包裹胶芯，不会出现插合不到位的情况；另外两侧安装孔的中心距要严格遵循通用VGA接口的安装规范，保证和市面上常规的VGA公头固定螺丝位置对齐，用户插接线缆时能顺利拧上固定螺丝，防止线缆受外力拉扯时出现松脱。插孔内部的接触件采用弹性铜材制作，表面做镀锡或者镀金处理，多次插拔后依然能保持足够的接触压力，不会因为接触件松弛导致信号传输中断。在实际设备选型时，这类面板安装式的VGA阴连接器，比直接焊接在PCB板上的直插式连接器抗外力能力更强，适合用在需要频繁插拔线缆的设备接口位置，比如教学用的多媒体中控接口、生产线的工控显示终端接口、机房里的KVM切换器接口，能承受日常运维过程中反复插拔的损耗，减少接口损坏导致的设备维护成本。建模过程中对胶芯的孔位做了等比例还原，每个插孔的深度、孔径都和实物一致，法兰的折弯角度、安装孔的倒角细节也都做了还原，能直接用来做设备面板的开孔干涉检查，也可以用来生成装配示意图，指导生产环节的连接器安装作业。
