小型嵌入式石英红外加热装置结构设计

　　做小型热加工工位的配套加热组件选型时，这类嵌入式石英红外加热器是很常见的选项，尤其适合需要局部快速升温、非接触式加热的工序，比如小型工件的表面烘干、涂层固化、塑料件的局部热弯预处理，或是实验室小试装置的恒温热源配套，相比传统的电阻丝接触加热，它的热响应速度更快，不需要和被加热工件直接接触，能避免接触导热带来的工件表面刮损、局部过热粘连问题。

　　从结构设计角度看，这款加热单元的外形尺寸控制得比较紧凑，正面发热面尺寸为124mm×62.5mm，机身本体厚度22.5mm，算上背面的电气接线与安装固定结构，总安装厚度为59mm，这个尺寸参数是参照市面主流同功率规格的产品实测数据确定的，能直接适配多数小型设备的预留安装位，不需要额外做安装位的扩改。整体框架采用薄金属折边结构，既可以给内部的石英发热管提供足够的支撑防护，也能通过金属边框的结构强度实现嵌入式卡装或是螺丝固定两种安装方式，安装时只需要在设备面板上开出对应尺寸的安装孔，将加热单元嵌入后从背面用压片或是螺丝锁紧即可，不需要额外设计复杂的固定支架。

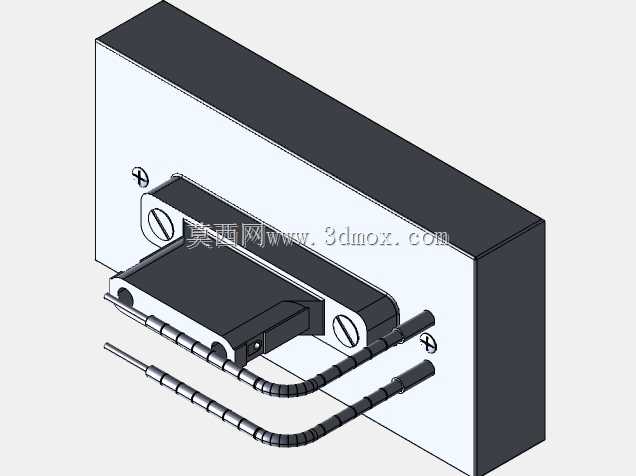

　　这款加热单元的额定功率为250W，属于小功率局部加热规格，背面预留了两根接线端子，内置了热电偶测温元件，能实时反馈发热面的实际温度，方便外接温控器实现闭环温度控制，避免温度过高烧坏被加热工件或是加热管本身。建模过程中，背面的接线结构先采用直线路径绘制基础走线，再通过软件的弯曲特征还原实际布线的弧度，这样的建模方式保留了走线的参数化可编辑性，后续如果需要调整接线长度、出线方向，只需要修改弯曲特征的参数即可，不需要重新绘制整个走线结构，能给后续的设计改型留出足够的调整空间。

　　内部的石英发热管采用平行排布的方式，管间距经过优化，既保证了发热面的温度均匀性，不会出现局部温度过高或是低温盲区，也预留了足够的热膨胀间隙，避免加热过程中石英管受热膨胀出现挤压碎裂的问题。金属框架的边缘做了折边收边处理，没有尖锐的毛刺结构，安装和维护时不会划伤操作人员，框架背面预留了通风间隙，能让加热管工作时产生的少量余热及时散出，避免接线端长期处于高温环境下出现绝缘层老化的问题。

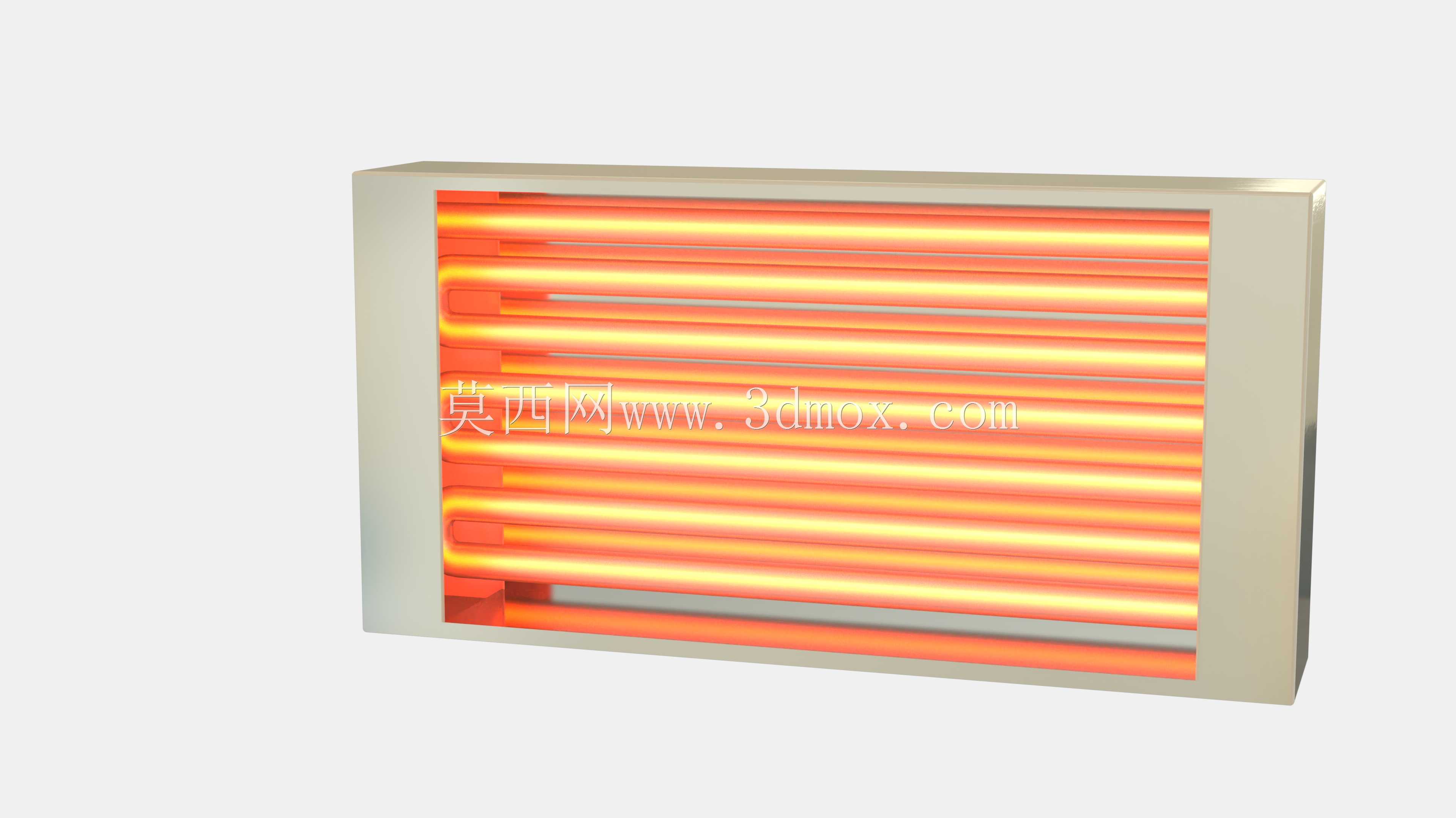

　　从实际使用的适配性来看，这类加热单元不需要配套复杂的辅助结构，只需要外接对应的温控电路和供电线路即可投入使用，因为是红外辐射加热，它的热量传递不需要空气作为介质，即使是在半封闭的工位环境下，也能稳定地将热量传递到被加热工件表面，相比热风加热的方式，它不会产生气流扰动，适合对粉尘、气流敏感的加工工序，比如小型电子元件的焊接后烘干、薄型塑料膜的热封预处理等场景。建模时除了完成整体的装配结构，也还原了发热管点亮时的视觉效果，能在装配验证时直观看到加热单元的安装位置是否会和周边结构产生干涉，发热面的朝向是否符合工位的加热需求，给整机的结构布局验证提供直观的参考。
