ELP高清USB工业摄像头结构设计

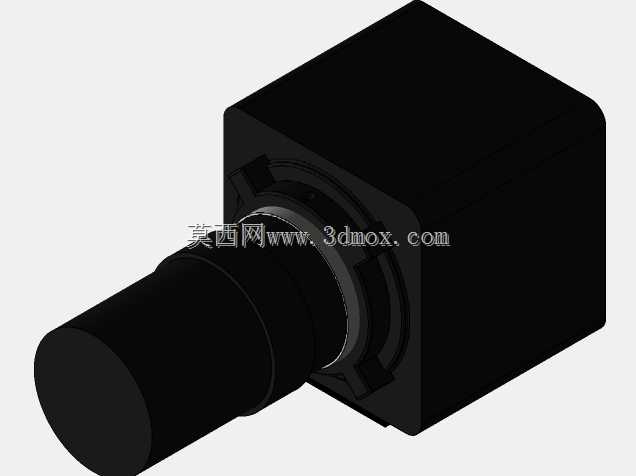

　　从结构设计思路来看，主体采用方型壳体作为核心承载结构，这种方正轮廓的优势非常明确，一是在设备内嵌安装时，方型外壳可以和安装位的侧壁形成定位贴合，不会像圆柱壳体那样出现绕轴线转动的偏移问题，安装时不需要额外做防转结构，能大幅简化安装座的设计复杂度；二是方壳的内部空间利用率更高，内置的感光电路板、USB接口焊盘、镜头接圈固定座都能顺着壳体的直角边排布，不需要为了适配圆弧外壳额外做结构避让，能在有限的体积内留出足够的散热间隙，保证长时间连续采集图像时不会因为壳体内部积温导致感光元件噪点升高。这款USB接口的工业成像组件，核心适配机器视觉检测、实验室图像采集、小型设备内嵌视觉模块等场景，日常产线里的工件外观缺陷排查、工位定位对位、小型实验装置的图像记录环节，都能见到这类结构的摄像头身影，相比普通消费级摄像头，它的结构设计完全围绕工业场景的安装稳定性、长期运行可靠性做考量，没有多余的装饰性结构，所有外形轮廓都服务于功能实现与安装适配。

　　壳体前端伸出的镜头接筒采用同轴圆柱设计，接筒的外径尺寸适配常规M12接口的工业镜头，用户可以根据实际拍摄视野、焦距需求更换不同规格的镜头，接筒和主体壳体的连接位置做了台阶定位，装配时镜头接圈的轴线和内部感光元件的中心可以快速对齐，不需要反复调整同轴度，能减少装配环节的调校工时。接口端设置在壳体的后侧，USB接口的安装位置做了内凹限位，插头插入后接口尾部的线缆不会和安装面产生干涉，壳体后侧的四个角预留了标准安装孔位，孔位的间距符合工业视觉组件的通用安装规范，可以直接固定在常规的相机支架、设备安装立板上，不需要额外制作转接板。

　　从安装边界来看，主体方壳的边长控制在紧凑尺寸范围内，伸出的镜头筒长度根据标配镜头的焦距做了匹配，当安装在设备内部时，镜头前端到安装基准面的距离可以提前核算，不会和设备内的其他运动部件产生碰撞，壳体的侧壁做了均匀的壁厚设计，既可以保证外壳的结构强度，在常规的工业车间振动环境下不会出现壳体变形导致的感光元件移位，也不会因为壁厚过大浪费内部空间、增加整体重量。实际使用中，这类摄像头不需要额外的采集卡供电，直接通过USB接口完成数据传输和供电，对于结构设计人员来说，在做设备整体布局时，只需要预留出对应尺寸的安装空间，布置好USB线缆的走线路径即可，不需要额外规划供电线路的排布，能简化设备内部的走线设计。

　　壳体的表面没有做多余的凹凸结构，平整的外表面方便在做设备清洁时擦拭表面积攒的灰尘，适合车间多尘的使用环境，镜头接筒的前端预留了滤镜安装螺纹，可以根据使用场景加装红外截止滤镜、偏振滤镜，减少环境光线对成像质量的干扰，这部分结构在建模时已经做了标准螺纹的适配，不需要后期额外修改结构。在做三维建模时，各个部件的装配间隙都按照工业注塑件的公差标准做了预留，壳体上下盖的合模位置做了止口设计，装配后可以达到基础的防尘效果，适配普通工业车间的使用环境，不需要额外做密封结构就能满足多数非恶劣工况的使用需求。
