3V400mA多晶硅太阳能供电板结构设计

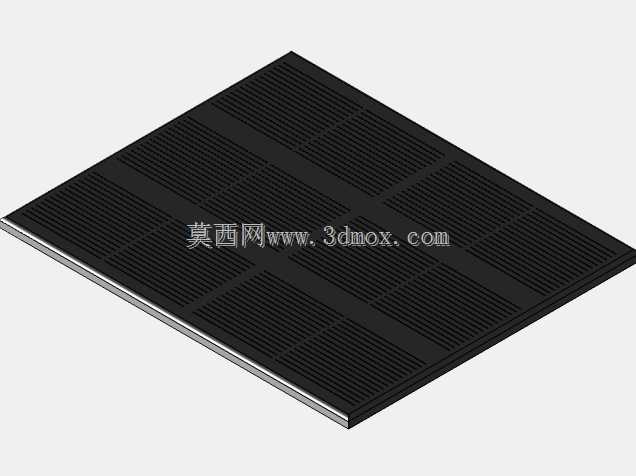

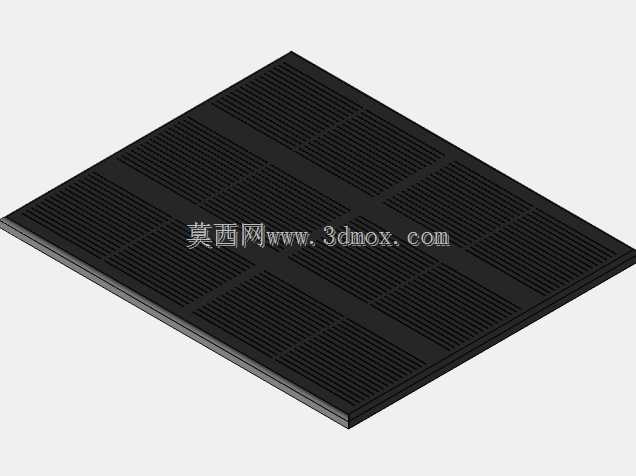

　　在户外低功耗传感节点、野外小型监测设备、分布式微功耗采集终端的供电方案选型中，这类额定输出3V、400mA的多晶硅太阳能电池板是适配性极强的光伏取电部件，尤其适合搭配3V级超级电容储能单元，组成无需外接市电、免维护的微功率供电系统，解决偏远点位设备换电维护成本高的痛点。从结构设计层面看，该电池板采用方正薄型平板构型，整体厚度控制在较低范围，板面为标准多晶硅栅线排布结构，表面覆盖透光防护层，边缘做封边处理，既保证光伏受光面的有效受光面积，也兼顾户外使用的基础防护能力，避免水汽、粉尘侵入内部晶硅层影响发电效率。

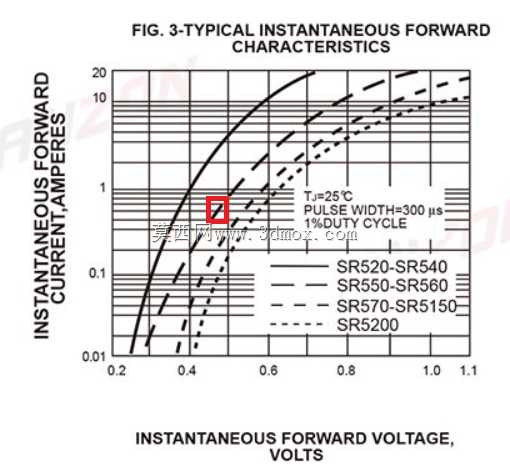

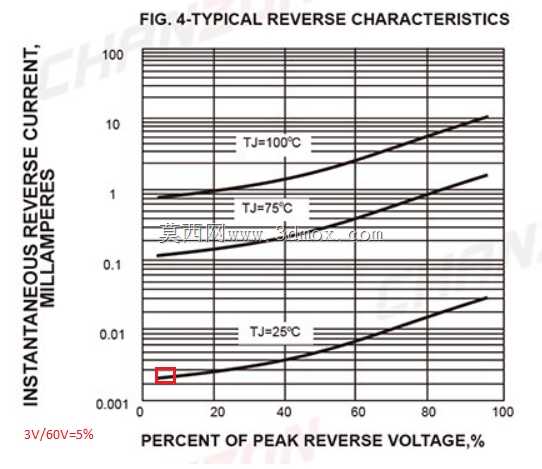

　　设计过程中首先要匹配后端储能与负载的电气边界，输出参数要适配3.3V等级的微控制器、低功耗传感器的工作电压区间，实际开路电压会随板面温度变化出现小幅波动，高温工况下开路电压会略有下降，低温工况下略有抬升，短路电流稳定在400mA区间，能够满足小容量储能单元的充电需求，搭配对应规格的肖特基防反灌二极管后，可避免夜间或遮阳状态下储能元件向电池板反向泄放电能，减少无光照时段的储能损耗。安装边界上，该平板式结构可通过背部粘接、侧边压块固定两种方式安装，既可以贴合在设备外壳的平整受光面，也可以通过简易支架调整受光角度，无需复杂的安装结构，整体重量较轻，不会对小型户外设备的安装载体造成额外负重压力。

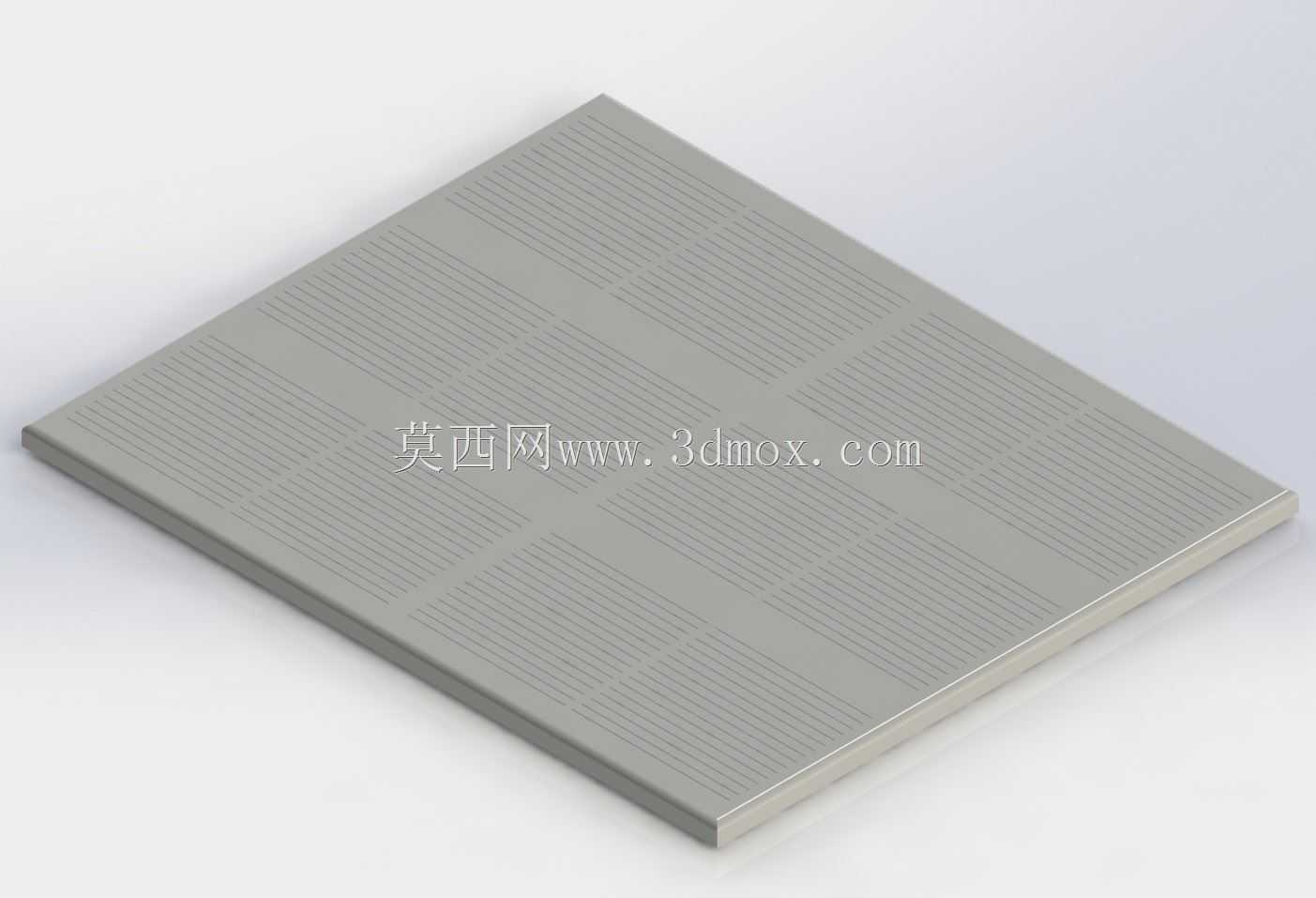

　　从应用场景适配性来看，这类小功率多晶硅太阳能板不需要追光结构，依靠环境散射光与直射光即可完成发电，适合安装在户外光照条件无持续遮挡的点位，比如农业环境监测的土壤温湿度采集节点、林区防火的小型烟感探测终端、户外公共区域的低功耗指示标识、小型物联网边缘采集设备等场景，搭配超级电容储能后，可在连续3-5个阴雨天维持设备的低功耗待机与间歇工作供电需求。结构建模过程中，需要精准还原板面的栅线排布特征、边缘封边的厚度尺寸、板面的平面度公差，因为这类薄型光伏板的刚性有限，安装时如果压接点位受力不均，容易造成板面隐裂，导致发电效率下降甚至局部失效，所以建模时需要标注出推荐的固定受力区域，给后续安装结构设计提供明确的边界参考，避免安装结构设计不当造成部件损坏。

　　同时要考虑板面的受光角度预留，安装结构的压块不能遮挡有效受光区域，固定点位要设置在板体边缘的非发电区域，最大化利用受光面积提升发电效率。在配套储能的匹配设计上，该规格电池板的充电电流刚好适配450F级3V超级电容的充电参数，经过防反二极管的压降后，充电电压刚好匹配超级电容的额定充电电压区间，不会出现过充风险，也不需要额外增加复杂的充电管理电路，简化了整体供电模块的结构复杂度，降低了微功耗供电系统的整体成本与故障点。这类薄型光伏板的外形方正，在设备整体结构布局时，可以直接作为设备外壳的上盖面使用，不需要额外预留安装空腔，进一步压缩整体设备的体积，适合对安装空间有严格限制的小型户外设备使用。建模时还要还原板体边缘的电极引出位置，方便后续设计接线结构时预留走线空间，避免接线部位突出板面影响安装贴合度，电极引出部位做了密封处理，建模时要体现该部位的结构特征，提醒结构设计人员在后续装配时做好接线部位的防水防护，匹配户外使用的防护等级要求。
