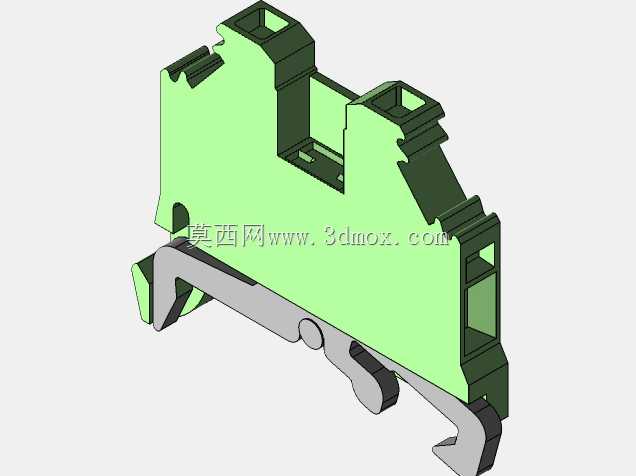

WAGO281系列导轨式接地接线端子结构

　　在低压配电盘、工业控制柜、PLC电控系统的柜内布线环节，接地端子是保障设备可靠接地、避免漏电风险、实现等电位连接的核心基础元件，本次呈现的WAGO281系列接地端子，正是针对标准DIN导轨安装场景设计的弹簧式接地连接部件，广泛适配各类电源变压器配套接线、工控柜内接地排搭建、现场设备接地汇流等实际工程场景。从实际使用场景来看，这类接地端子常与同系列的普通接线端子并排安装在电控柜内的35mm标准DIN导轨上，无需额外打孔固定，依靠底部的卡扣结构即可快速卡装在导轨上，单颗端子的宽度适配常规端子排的安装间距，不会占用过多柜内布线空间，相邻端子之间可通过配套的桥接件实现快速等电位连接，满足多回路接地汇流的布线需求。

　　从功能特性上看，该款接地端子采用弹簧式接线结构，区别于传统的螺丝压接端子，无需拧紧螺丝即可实现导线的可靠压接，接线时仅需用操作工具拨开弹簧压片，将剥好长度的导线插入接线孔后松开工具，弹簧的持续压紧力即可保证导线与端子导电件的长期可靠接触，即使在设备存在长期振动的工况下，也不会出现螺丝松动导致的接地接触不良问题，同时端子的接地端直接通过导轨卡扣与金属导轨实现电气连通，无需额外接线即可将接地回路导通至柜内接地排，大幅减少柜内接地布线的工作量。

　　从设计思路层面，这款端子的结构设计充分考虑了现场布线的操作便利性与长期使用的可靠性，外壳采用浅绿色绝缘阻燃材质，一方面符合电工领域接地元件的通用颜色标识规范，现场布线时可快速区分接地端子与普通相线、零线端子，避免接线错误；另一方面绝缘外壳的防护等级可满足柜内安装的防触电要求，外壳上的卡位结构可保证相邻端子安装后不会出现错位偏移，接线孔的导向结构可引导导线顺利插入压接位置，避免导线丝外露引发的短路风险。底部的导轨卡扣采用弹性锁紧结构，卡装到导轨上后可实现无松动固定，需要拆卸端子时仅需拨动卡扣的解锁位即可将端子从导轨上取下，调整端子排的排布位置十分便捷。从安装边界与尺寸适配来看，该端子的外形轮廓完全适配标准35mmDIN导轨的安装尺寸，接线孔可适配常规截面积的多股或单股铜芯导线，满足大部分低压电控系统的接地导线线径要求，端子的整体高度与同系列普通接线端子保持一致，安装后端子排的上表面齐平，方便后续安装标识条、桥接件等配套附件，端子两侧的拼接结构可实现多颗端子的无缝拼接，搭建多回路接地端子排时不会出现间隙过大导致的安装错位问题。

　　在实际工程选型中，这类弹簧式接地端子相比传统螺丝端子，在布线效率、抗振动性能上有明显优势，尤其适合设备存在持续振动、布线工作量大的项目场景，比如生产线配套电控柜、风电设备控制柜、机床内部接线等场景，可有效降低后期运维中接地松动的故障概率，同时统一的安装尺寸可与同规格的其他功能端子混装，实现柜内端子排的整齐排布，方便后期线路检修与回路标识。在建模过程中，需要重点还原外壳的绝缘卡扣结构、底部导轨锁紧钩的弹性结构、内部弹簧压接件的空间位置，保证各个拼接位的尺寸公差符合实际安装要求，比如卡扣与导轨的配合间隙、相邻端子的拼接卡位尺寸、接线孔的直径与深度，都需要严格对照实物参数进行还原，才能保证模型可用于后续的柜内布线干涉检查、端子排排布仿真等实际设计工作。
