带挂钩式拉伸螺旋弹簧结构设计

　　在各类需要提供轴向复位拉力、张紧作用力的机械结构场景中，拉伸弹簧是应用范围极广的弹性储能元件，小到消费电子的按键复位结构、家电舱门的回弹机构，大到工业设备的张紧轮组、工程机械的限位复位结构，都能见到这类带端部挂钩的拉伸螺旋弹簧身影。和普通压缩弹簧依靠圈间间隙提供压缩形变空间不同，拉伸弹簧在自由状态下圈与圈是紧密并合的，只有在两端受到向外的轴向拉力时，各圈才会逐步拉开产生形变，储存弹性势能，当外加载荷撤除后，弹簧会快速收缩回初始长度，带动相连的机构回到预设位置。

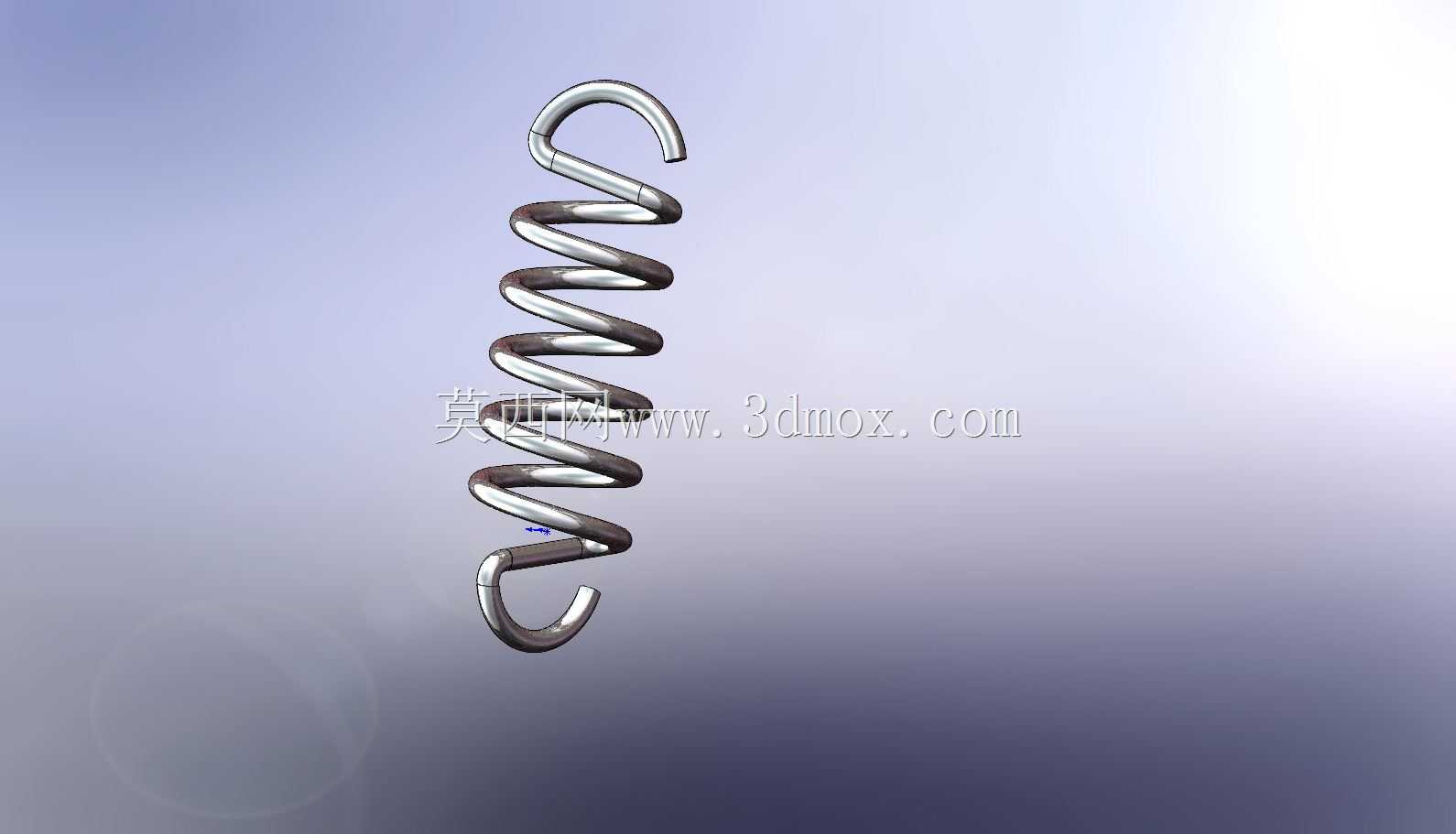

　　这款拉伸弹簧的两端采用了一体成型的半圆挂钩结构，挂钩的弯曲半径经过适配设计，既保证挂钩和弹簧本体过渡区域不会因为应力集中出现断裂隐患，也能适配常规的圆柱销、挂耳类安装结构，安装时不需要额外配置连接接头，直接将两端挂钩挂入对应安装位的固定点即可完成装配，大幅降低现场装配的工序复杂度。设计这类拉伸弹簧时，首先要根据实际工况的最大拉力需求、允许的最大拉伸行程，来匹配弹簧丝的直径、弹簧中径、有效圈数三个核心参数：弹簧丝直径直接决定弹簧的刚度，丝径越粗，相同形变量下能提供的拉力越大，但对应的极限拉伸长度会相应降低；弹簧中径需要和安装空间的径向边界匹配，要预留至少10%的径向间隙，避免弹簧拉伸过程中出现径向晃动剐蹭周边结构件；有效圈数则直接关联弹簧的极限形变量，圈数越多，允许的最大拉伸长度越长，同时刚度会相应降低。

　　在建模过程中，需要重点处理端部挂钩和弹簧有效圈的过渡区域，这个位置是拉伸弹簧最容易出现疲劳失效的部位，建模时要保证过渡段的曲率平滑过渡，不能出现硬折角，否则实际生产绕制后，折角位置会存在极大的残余应力，在反复拉伸载荷作用下很容易出现断裂失效。弹簧的圈间贴合度也是设计时需要考量的点，自由状态下的并紧力不能过大，否则初始拉力会过高，导致小载荷工况下弹簧无法产生有效形变；也不能完全无并紧力，否则自由状态下圈间存在间隙，会导致初始工作段的拉力输出不稳定，影响机构的动作精度。

　　从安装边界来看，这类挂钩式拉伸弹簧不需要配套的导杆或者导套结构，只要两端有可靠的挂接点位即可完成固定，径向占用空间仅比弹簧外径大3-5mm，非常适合安装空间局促、无法布置压缩弹簧配套导向结构的场景。比如在电气柜的门体回弹结构中，使用这类拉伸弹簧可以直接挂在柜体和门体的预设挂点上，不需要额外加工弹簧安装座，门体开启时弹簧被拉长，松手后弹簧收缩带动门体自动闭合，结构简单可靠，长期使用也不容易出现卡滞问题。在输送线的张紧结构中，拉伸弹簧可以为张紧轮提供持续的张紧力，补偿皮带长期使用产生的蠕变伸长，保证皮带始终保持合适的张紧度，避免出现打滑、跳齿的问题。

　　设计时还要结合实际使用的载荷循环次数选择对应的弹簧丝材料，如果是静态载荷或者载荷循环次数低于1000次的工况，可以选择普通碳素弹簧钢丝，成本低加工方便；如果是需要反复拉伸、载荷循环次数超过10万次的高频动作工况，则需要选用合金弹簧钢丝，并且在端部挂钩位置做强化处理，提升疲劳寿命。建模时还要注意弹簧的旋向，虽然单根弹簧使用时旋向不影响功能，但如果是在多弹簧并排安装的场景中，要选择相反旋向的弹簧交错布置，避免弹簧拉伸形变过程中出现相互勾连的问题。另外，挂钩的开口角度也要根据安装结构调整，常规开口角度在15-20度之间，既方便安装时卡入固定销，也能避免工作过程中挂钩从固定点脱出。
