Shimpo推拉力测力计高精度三维建模

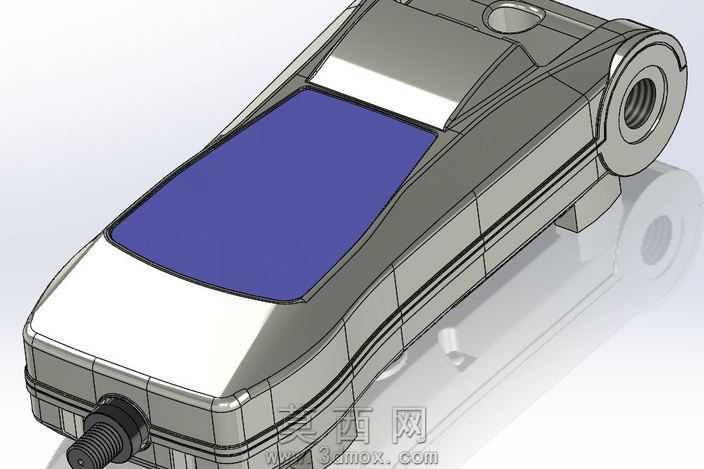

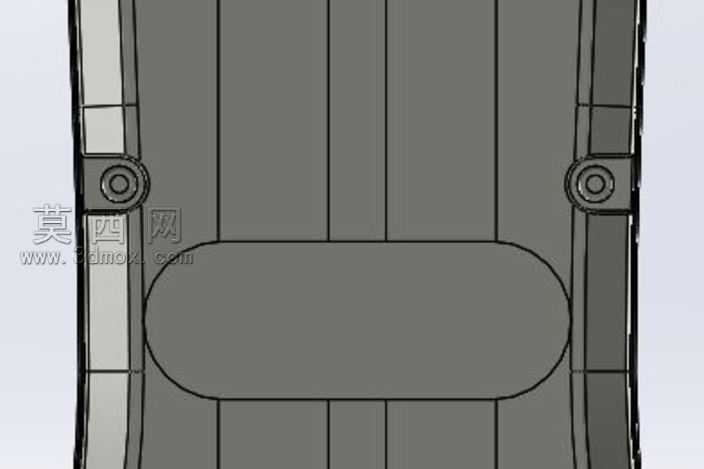

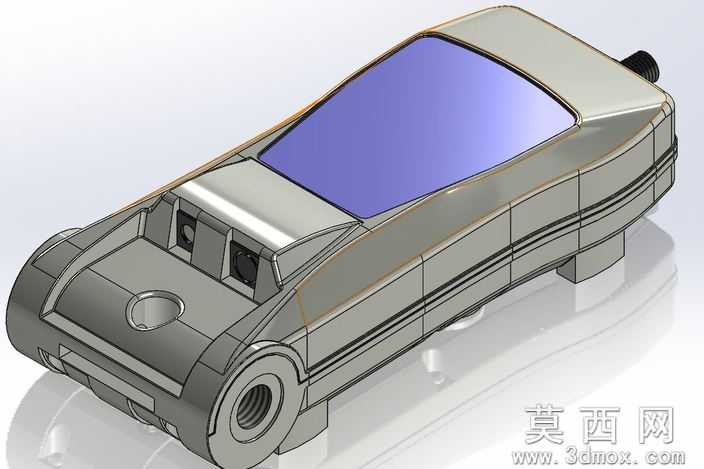

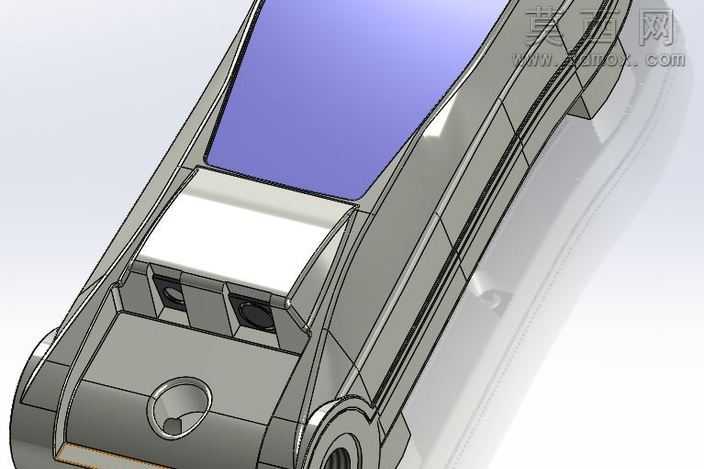

本模型针对Shimpo FGV-HXFGE-HX系列推拉力测力计进行精细化三维建模，完整还原了该款手持式力学检测仪器的外观结构与核心部件布局。建模过程中以官方产品规格参数为核心依据，结合实物测绘的关键尺寸进行校准，确保模型的外形比例、接口位置、操作区域布局与真实产品高度一致，可直接用于力学测试试验台的配套设计、产品展示动画制作以及检测工位的布局模拟。模型整体采用自顶向下的建模思路，首先搭建整机的外形轮廓基准，依次拆分出握持机身、测试探头安装座、显示窗口区域、功能按键区、侧边握持防滑结构等独立模块，各模块之间保留合理的装配间隙，还原真实产品的装配逻辑。材质渲染方面，机身主体采用哑光工程塑料材质，调整材质的粗糙度与漫反射参数还原手持检测设备的磨砂防滑质感；显示窗口区域采用半透明深色亚克力材质，模拟真实仪器显示屏的遮光防护效果；探头安装座区域采用金属质感材质，调整金属度与反射参数，还原受力部件的金属结构质感；侧边的操作按键采用软胶材质参数，还原按键的防滑触感。结构细节上，完整还原了机身前端的测力传感器安装位结构、机身侧面的握持弧度与防滑纹理、顶部的显示区域边框、底部的电池仓盖轮廓，以及机身上的品牌标识区域的凹凸结构。建模过程中对非核心的内部电路结构进行了合理简化，重点保留了外部装配接口、安装定位孔位、操作交互区域的精确尺寸，既保证了模型外观的还原度，也控制了模型的整体面数，方便后续导入装配场景进行调用。该模型可帮助设计人员快速搭建力学测试相关的设备布局，无需从零开始搭建测力计模型，大幅缩短试验台、检测工位的三维设计周期，模型的关键受力安装位置尺寸均参考官方手册校准，可直接用于安装干涉检查、操作空间模拟等设计验证环节。
