红黑撞色隐藏车轮概念乘用车结构设计

　　这款隐藏车轮的概念乘用车结构设计，核心围绕城市短途通勤场景的气动优化与外观一体化需求展开，在常规家用乘用车的功能边界上做了针对性的结构调整。从实际使用场景来看，该设计主要面向城市铺装路面的单人或双人短途出行，适配都市核心区通勤、商圈短途接驳等使用需求，相比常规外露车轮的乘用车，隐藏式轮腔结构可以大幅降低高速行驶时车轮周边的乱流损耗，同时减少行驶过程中车轮带起的路面积水、碎石对车身侧面的剐蹭与污染，降低日常使用的清洁维护成本。

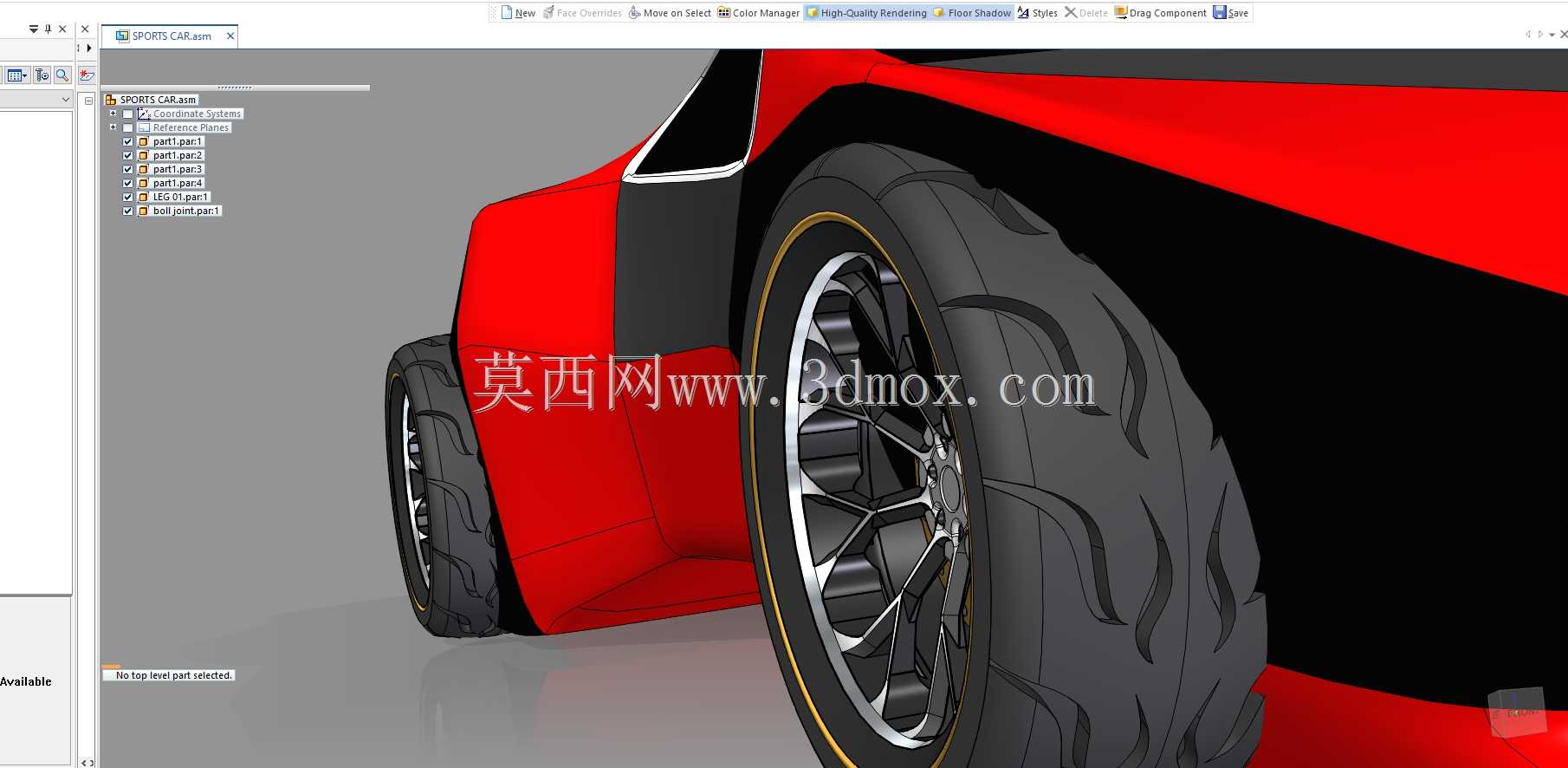

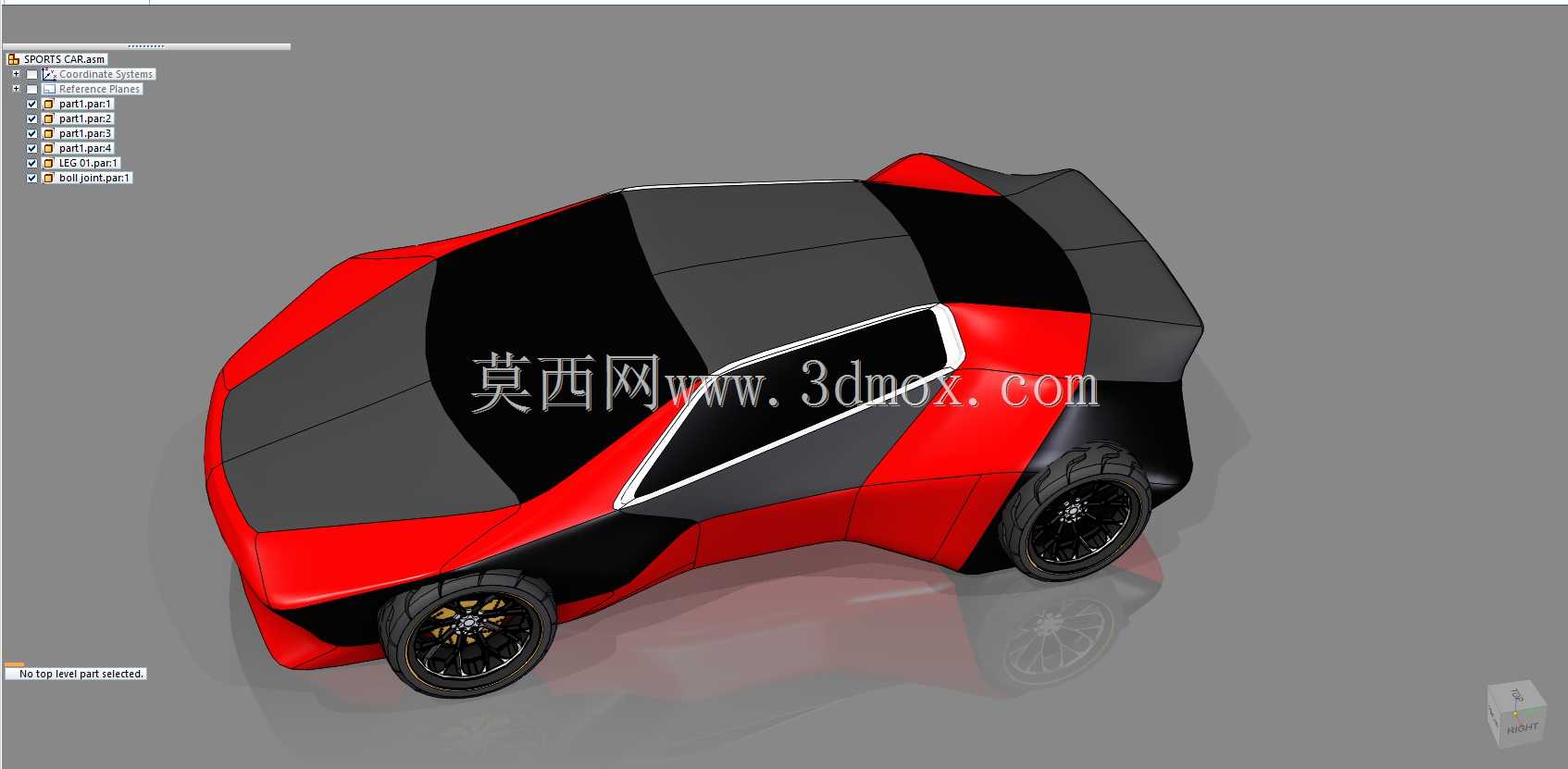

　　在功能特性层面，该设计将车轮整体收纳于车身侧围的一体化轮腔内部，轮腔边缘与车身曲面做了连续顺滑的G2过渡，没有传统车型突出的轮眉结构，整车侧面形成完整的连续曲面，既可以降低风阻系数，也能在低速行人碰撞场景中减少突出结构对行人的磕碰伤害。车轮采用大尺寸低扁平比运动轮胎搭配多辐式轻量化轮毂，轮腔内部预留了足够的转向跳动空间，满足常规转向角度与悬架上下跳动的行程需求，不会因为隐藏式设计压缩悬架的工作行程，保证基础的行驶滤震性能。车身采用红黑撞色的分块曲面设计，不同色块的分界处对应车身覆盖件的拼接焊缝位置，在建模阶段就提前考虑了覆盖件的冲压工艺可行性，分块线避开了曲面曲率变化最大的区域，降低后续冲压成型的废品率，也为后期的分色喷涂提供了便利的工艺边界。

　　设计思路上，该模型优先保证了车身曲面的连续性，从车头到车尾的曲面过渡没有生硬的折角，前挡风玻璃与车顶采用一体化的大倾角曲面设计，进一步降低迎风面的风阻，侧窗采用无边框的嵌入式设计，玻璃曲面与车身侧面曲面齐平，减少车窗区域的气流分离。座舱内部采用双座布局，前后悬长度做了针对性压缩，在有限的车身总长内最大化座舱的乘坐空间，车身底部采用全覆盖的平整护板设计，配合隐藏车轮的轮腔结构，梳理车底气流，减少高速行驶时的升力，提升行驶稳定性。

　　从外形尺寸与安装边界来看，该模型的整车长度控制在3.2米左右，宽度控制在1.8米以内，高度不超过1.2米，属于小型双座乘用车的尺寸范畴，转弯半径可以控制在4.5米以内，适配城市狭窄道路的掉头与泊车需求。轮腔内部的安装边界预留了常规麦弗逊悬架的安装点位，轮毂轴承、转向节的安装位置与同尺寸常规乘用车保持通用化设计，可以直接适配现有成熟的底盘零部件，降低后续量产的零部件开模成本。车轮与轮腔内壁的最小间隙控制在30毫米以上，在悬架最大压缩行程、最大转向角度下都不会出现轮胎与轮腔剐蹭的问题，轮腔内部预留了挡泥板、轮速传感器、刹车管路的安装空间，不需要对现有成熟底盘部件做大幅度的结构修改。车身覆盖件的厚度按照常规乘用车1.2毫米钢板的冲压厚度预留，覆盖件内侧的加强筋布局也参考了现有小型乘用车的结构设计，保证车身侧围的碰撞刚度与抗扭性能，不会因为一体化曲面设计降低车身的结构强度。
