壁挂悬臂式牙科诊疗X光射线机结构

　　这款壁挂式牙科X光设备的三维结构，完全贴合口腔诊疗场景的实际使用需求做设计，首先要考虑的就是诊室内部的空间利用率——普通牙科诊疗单元的椅旁空间十分有限，地面放置设备会挤占医护操作动线，也容易在患者上下椅、医护传递器械时发生磕碰，因此采用墙面固定的悬臂承载结构，整套设备的安装基座固定在诊疗椅侧方的承重墙体上，所有旋转关节的阻尼都经过匹配设计，既可以让医护人员单手拖动射线机头调整投照位置，松开后又能稳定保持姿态不会下坠移位，不会因为设备自重出现位置漂移，影响投照角度的准确性。

　　从实际诊疗用途来看，这款设备主要用于口腔内部单颗牙、局部牙列的X射线投照，获取牙体、牙周及牙槽骨的影像资料，辅助牙医判断龋齿深度、根尖周病变、智齿阻生位置等临床问题，相比大型全景口腔CT，这款设备的投照范围更聚焦，单次曝光的辐射剂量更低，适合日常诊疗中频繁的局部拍片需求。设备的结构分为三个核心部分：墙面固定座、多段折叠悬臂、射线机头总成。墙面固定座的安装孔位按照常规医疗建筑的承重墙承重标准设计，固定座内部集成了悬臂的水平旋转轴，旋转范围覆盖诊疗椅的整个头侧区域，能够满足患者坐在椅位上时，上下颌各个牙位的投照角度需求，不会出现角度死角。

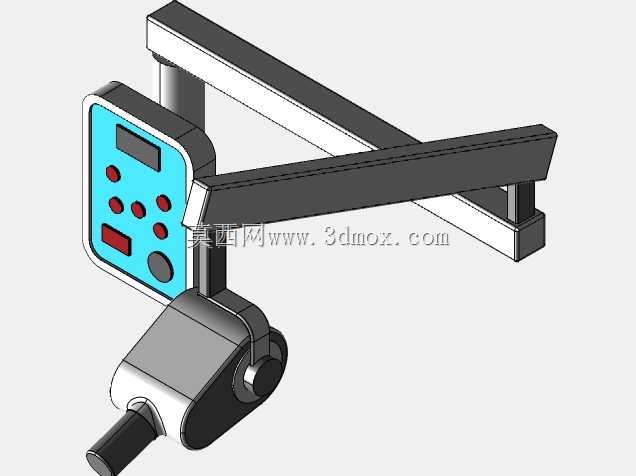

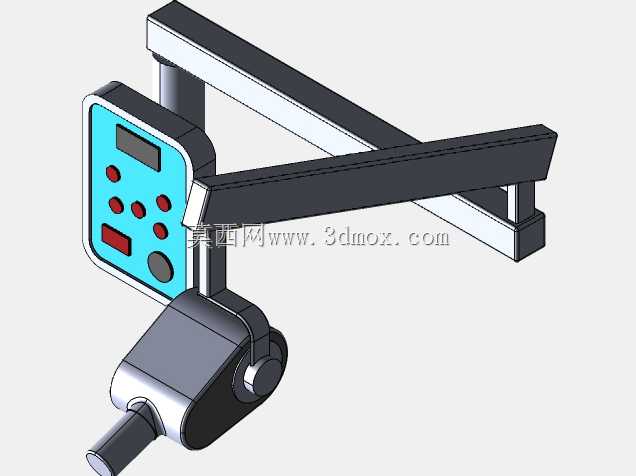

　　多段悬臂采用平行四边形连杆结构设计，这种结构的优势在于调整悬臂伸展长度、上下高度的时候，射线机头的初始水平姿态不会发生改变，医护人员不需要在调整位置后反复校正机头的俯仰角度，能够大幅缩短拍片前的对位时间，减少患者张口等待的时长。每一段悬臂的连接关节都设置了可调节的阻尼锁紧结构，设备安装调试时可以根据悬臂的实际伸展长度调整阻尼大小，平衡不同伸展位置下的设备自重力矩，保证在整个活动范围内，机头的移动阻力均匀一致，不会出现靠近固定座时移动过沉、伸展到最远位置时锁不住的问题。悬臂内部走的是高压线缆与控制信号线，所有线缆都在悬臂结构的内腔中排布，外部没有明线，既避免诊疗过程中线缆刮蹭到医护人员或者患者，也能减少消毒清洁的死角，符合口腔诊室的院感要求。

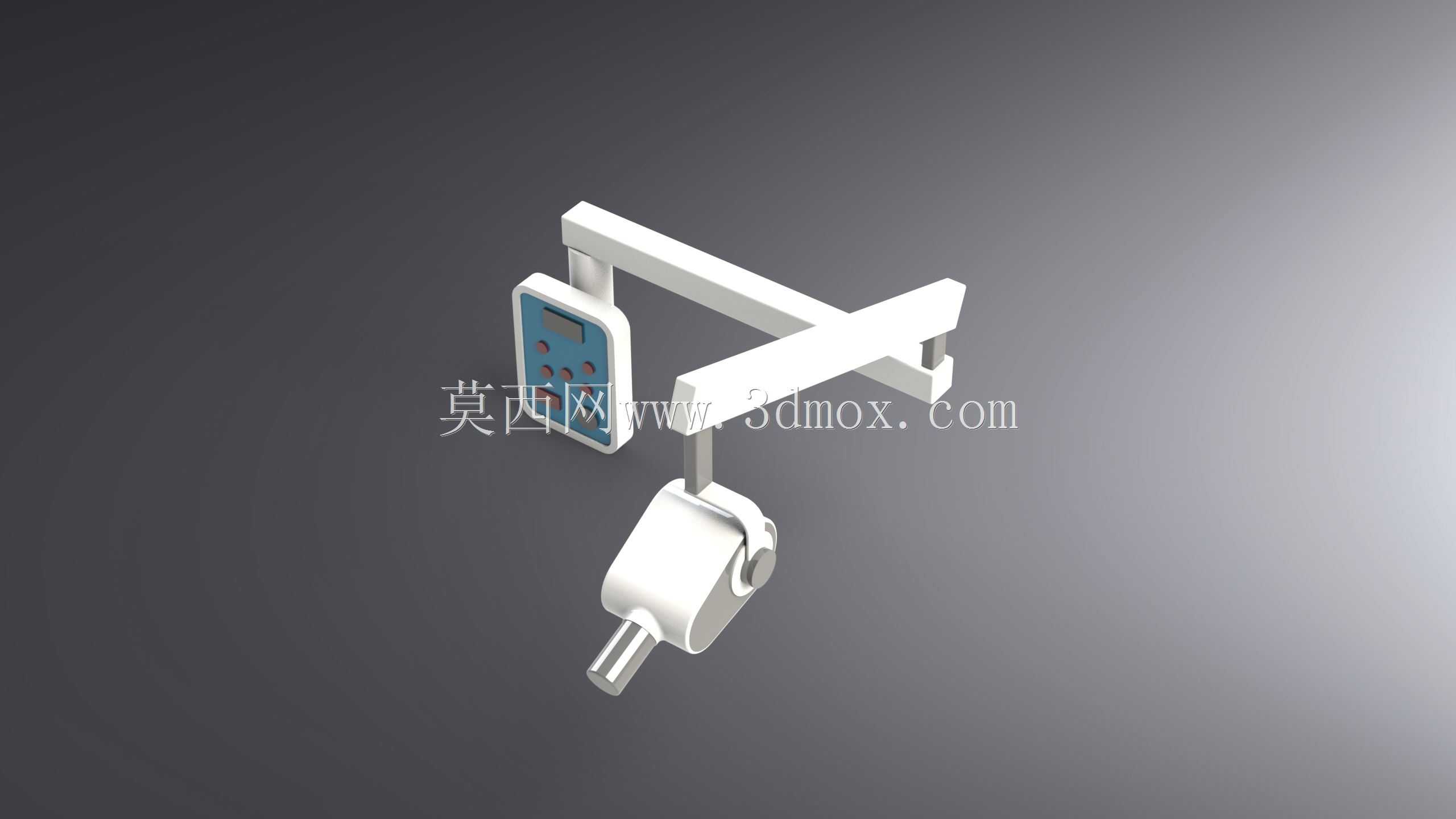

　　射线机头部分的设计兼顾了操作便利性与防护需求，机头外壳采用一体化的工程塑料包覆结构，表面光滑无凸起缝隙，日常使用中可以用含氯消毒剂直接擦拭表面，不会出现液体渗入设备内部的问题。机头的握持部位设置在重心位置，医护人员握持调整角度的时候不需要额外用力平衡机头重量，对位时的微调手感更顺滑。机头前端的集光筒位置做了定位刻度标识，能够帮助医护人员快速确认集光筒与患者牙面的距离，保证投照影像的清晰度符合诊断要求，同时集光筒采用可拆卸设计，能够根据不同的投照需求更换不同直径、长度的集光筒，适配前牙、后牙、咬合片等不同的拍片场景。

　　设备的控制模块集成在靠近固定座的悬臂端，操作面板朝向诊疗椅的侧方，医护人员在调整完机头位置后，侧身就可以操作曝光按键，不需要走到设备的其他位置，缩短操作路径。控制模块的外壳同样做了密封处理，按键采用薄膜按键，没有缝隙，避免诊疗过程中的水渍、牙科材料残渣进入按键缝隙造成设备故障。从安装边界尺寸来看，整套设备收拢状态下，悬臂距离墙面的突出尺寸控制在较小范围内，在不使用的时候可以将悬臂折叠收拢到贴近墙面的位置，不会占用椅旁的通行空间，不会影响患者上下诊疗椅、医护进行洁牙、补牙等其他操作；当悬臂完全伸展时，机头的活动范围能够覆盖诊疗椅头侧方圆1.2米的区域，完全满足口腔内部所有牙位的投照位置需求，不需要患者刻意调整坐姿配合设备位置。

　　在结构强度设计上，悬臂的主体受力件采用铝合金型材加工，在保证整体结构刚性、长期使用不会出现形变下垂的前提下，尽可能降低悬臂自身的重量，减少墙面固定座的承重负荷，也让调整机头位置的时候更轻便。所有旋转关节的转轴都采用耐磨轴承材质，长期频繁旋转调整也不会出现旷量，避免使用一段时间后机头出现晃动、定位不准的问题。设备的整体外观采用医疗设备常用的浅白色调，没有多余的装饰结构，所有边角都做了圆弧过渡处理，避免在调整位置时磕碰患者或者医护人员，也不会勾刮诊疗过程中使用的一次性铺巾、器械连接线等物品。
