80系列方形法兰步进电机结构设计

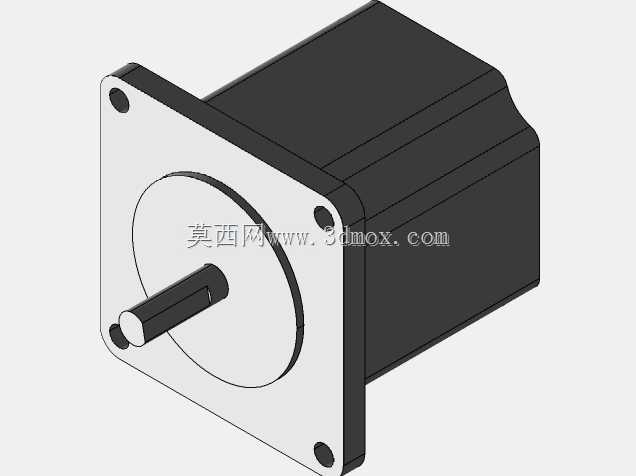

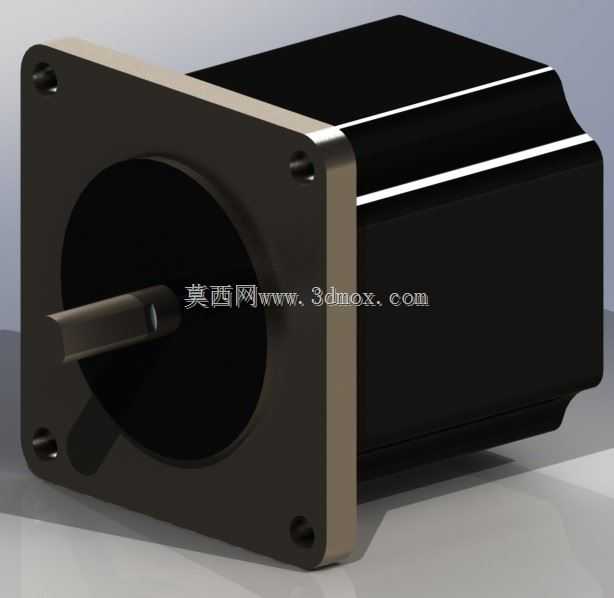

　　这款80机座号的步进电机，是自动化传动场景里十分常用的开环执行元件，日常选型中常被用在3D打印设备的进给轴驱动、小型数控雕刻机的XYZ轴传动、包装产线的分度送料机构、点胶设备的位移平台驱动这类对位置控制精度有基础要求、成本敏感度较高的工位上。从结构设计来看，整机采用方形安装法兰的布局，法兰端四个角预留了沉头安装孔，安装时可以直接从法兰正面穿入螺栓固定到设备安装面板上，沉孔设计能够让螺栓头完全埋入法兰平面内，不会额外突出占用轴向空间，也避免螺栓头干涉输出轴端连接的联轴器、同步轮等传动件。输出轴采用单出轴D型切边设计，和常规圆孔带顶丝的联轴器配合时，D型切面能够传递更大的扭矩，避免高速启停或者负载突变时轴和联轴器之间出现打滑丢步的问题，轴伸长度经过匹配计算，既能够满足常规联轴器、同步带轮的安装深度需求，也不会因为轴伸过长导致悬臂负载过大，影响前端轴承的使用寿命。机身部分采用方形拉伸铝壳结构，相比圆形机壳，方形外壳在设备内部安装时更方便布置走线，相邻的平面也可以作为传感器安装的基准面，比如加装原点光电开关的时候，可以直接借助机身平面固定传感器支架，不需要额外设计转接件。

　　外壳表面做了黑色氧化处理，一方面能够提升铝材表面的耐腐蚀能力，在车间多粉尘、少量切削液飞溅的环境下也能长期使用不出现表层锈蚀，另一方面哑光黑的表层处理也能减少设备内部光电传感器的光线反射干扰，避免传感器误触发。从安装边界尺寸来看，80机座的方形法兰边长为80mm，属于中体型的步进电机，输出扭矩能够覆盖1.2N·m到3N·m的常用区间，既可以搭配同步带做长距离的直线传动，也可以直接连接滚珠丝杠驱动滑台做精密位移，安装时需要注意法兰端和设备安装面的平面度公差，建议安装面平面度控制在0.05mm以内，避免强行锁紧螺栓导致电机端盖变形，卡住内部转子影响转动顺畅度。

　　设计建模过程中，对电机内部的定子、转子结构做了简化处理，保留了外部所有的安装接口尺寸、轴伸尺寸、法兰孔位位置、机身出线位置，方便结构工程师在做整机布局的时候直接调用模型做干涉检查，不需要反复核对二维样本上的尺寸参数。比如在做小型输送线设计的时候，可以直接把这个电机模型装配到线体主动辊的安装位，核对输出轴和主动辊的同轴度，检查电机尾部的出线空间是否足够，会不会和线体的侧板、护罩产生结构干涉，大幅减少前期布局阶段的尺寸核对工作量。实际选型应用中，这类步进电机通常搭配对应的细分驱动器使用，建模时也预留了电机尾部出线端的空间，方便后续装配电源线、编码器线的走线模型，做整机布线规划的时候可以直接参考出线位置设计线槽走向。

　　电机前端盖和法兰为一体化结构，轴承室的位置和法兰安装孔的位置度做了严格的公差约束，建模时也还原了端盖处的密封槽结构，方便后续加装密封圈，适配多粉尘的工业应用场景，避免粉尘进入轴承位置加快磨损。不同于伺服电机的圆形法兰或者小尺寸安装面，这款方形法兰步进电机的安装孔跨距更大，安装后的整体刚性更好，在频繁正反转、快速启停的工况下，电机本身的振动更小，不会因为安装刚性不足导致位置偏差。在做非标设备设计的时候，这类标准机座号的步进电机属于通用标准件，模型的安装尺寸完全符合行业通用规范，不需要额外做定制化的安装转接板，直接按照法兰孔位在设备安装板上加工对应的通孔或者螺纹孔就可以完成装配，能够大幅缩短设计和加工的周期。建模过程中也还原了机身表面的散热筋结构，虽然步进电机的发热相比同功率伺服电机要低一些，但长时间低速大扭矩运行的时候还是会产生一定热量，表面的凸起筋条能够增加散热面积，降低电机运行时的温升，避免温度过高导致内部磁钢退磁，影响输出扭矩。
