嵌入式0-600V数字显示电压表结构设计

　　这款数字电压表的测量量程覆盖0到600V交流或直流电压场景，主要适配工业低压配电系统、设备控制柜内部的电压监测需求，在生产线电控柜、光伏汇流箱、机床配电回路、小型成套开关设备里都能见到同类型产品的应用，它的核心作用是实时采集回路电压数值，通过前端显示屏直观呈现给运维及操作人员，替代传统指针式电压表的读数偏差问题，同时减少运维人员手持万用表测量带电回路的操作风险。

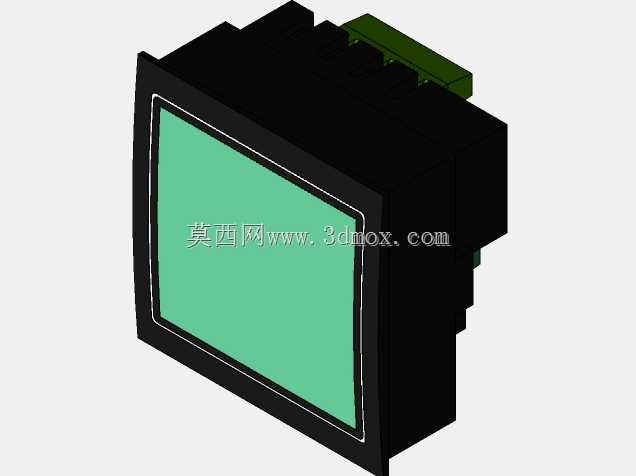

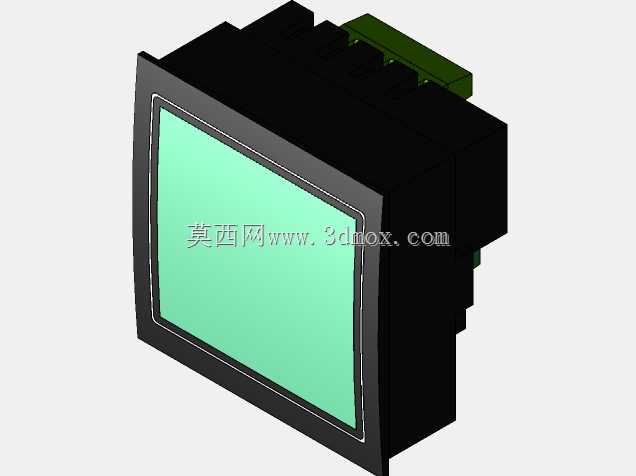

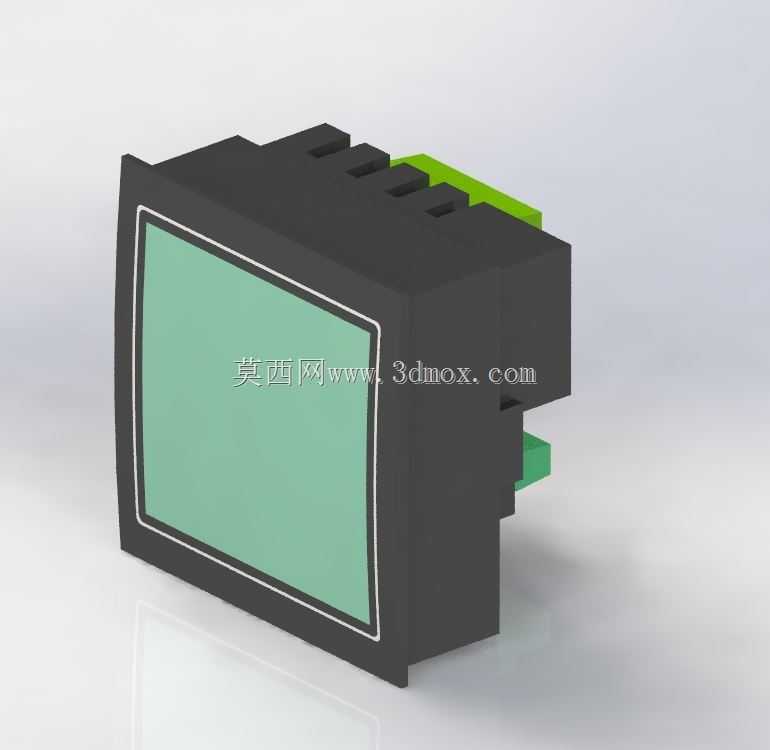

　　从结构设计逻辑来看，这款表采用了行业通用的嵌入式卡扣安装思路，主体外壳为阻燃ABS注塑成型，整体呈方块状，前端面带有突出的安装限位唇边，安装时只需在柜体面板开出对应尺寸的方孔，将表体从面板前方推入卡紧，依靠后端的弹性卡扣与面板背面抵紧，不需要额外的螺丝固定，能大幅提升现场装配的效率，适配厚度1到3毫米的冷轧钢板、绝缘塑料等常见柜体面材。前端的显示屏区域做了凹陷式防护设计，屏幕周边的边框高出显示面0.8毫米左右，避免安装或运维过程中硬物直接刮擦液晶屏幕，屏幕采用淡绿色背光的段码液晶，在车间不同光照环境下都能清晰读取数值，不会因为强光反射出现读数困难的问题。

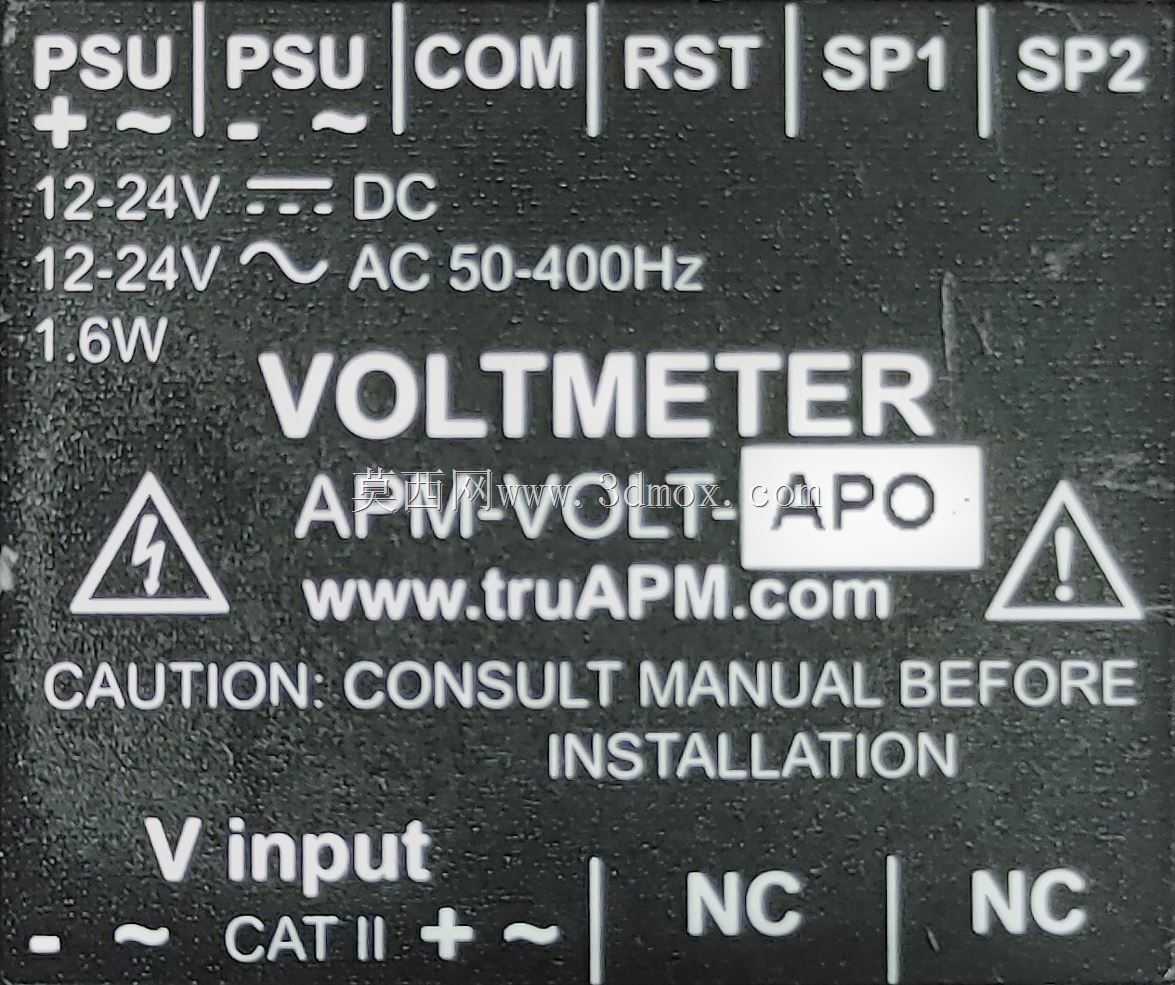

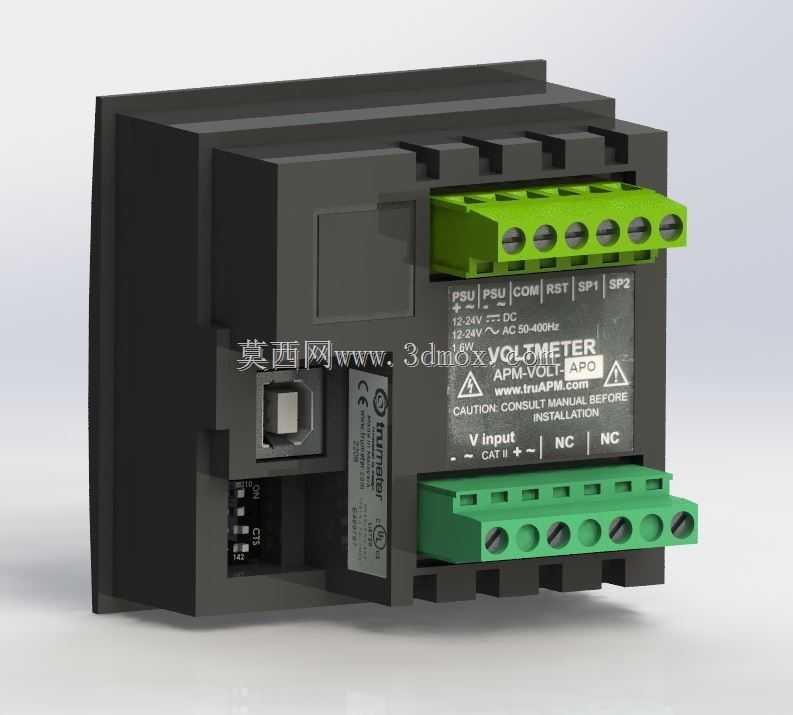

　　接线部分位于表体后端，采用绿色插拔式接线端子，端子排的间距符合电工安全规范，不同电压等级的接线位之间做了隔离筋设计，避免接线过程中铜线外露引发的相间短路问题，端子的额定载流满足电压测量回路的小电流需求，插拔式的设计也方便后期维护更换，不需要重新压接线路，直接拔下端子排就能拆下整表。表体侧面做了导向滑槽结构，在推入安装孔的时候能顺着孔壁滑入，不会出现卡滞偏斜的情况，后端的卡扣带有防滑倒齿，推入到位后会自动弹开卡紧面板，即使设备运行过程中有持续振动，也不会出现表体松动滑落的问题。

　　尺寸设计上，这款表的前端面尺寸适配常规的工业面板开孔规格，整体深度控制在70毫米以内，不会占用柜内过多的纵深空间，对于内部布线密集的小型控制柜、壁挂式配电箱也能顺利安装，不会和柜内的断路器、接线端子排、走线槽产生空间干涉。外壳的拼接缝隙控制在0.1毫米以内，能达到基础的防尘防护要求，适配工业车间多粉尘的使用环境，屏幕表面覆盖有透明的PC防护片，具备一定的抗冲击能力，避免日常操作中的意外磕碰损坏显示元件。

　　在功能实现层面，这款表内部集成了信号采样、AD转换、数值处理、显示驱动的完整电路模块，不需要额外外接辅助电源的款式可以直接从被测电压回路取能，减少柜内的接线工作量，测量精度满足工业现场二级监测的需求，数值刷新频率设置在1秒每次，既能实时反映电压波动，也不会因为刷新过快导致数值跳变难以读取。表体的边角都做了R2的圆角处理，安装过程中不会划伤操作人员的手部，也不会刮坏柜面的喷涂层。从建模角度来看，这款表的结构拆分清晰，外壳、屏幕、卡扣、接线端子各个部件的配合公差都按照注塑件的常规公差设定，装配间隙预留合理，能直接用于配电设备的数字化样机布线干涉检查，也可以作为成套设备三维布局的标准元件库模型使用，帮助设计人员在方案阶段就确认面板开孔位置、柜内空间占用，减少后期生产装配时的尺寸错配问题。
