SRN8040贴片功率电感器三维结构

　　做消费类电子、工业控制板卡的电源部分设计时，绕不开功率电感的选型与结构适配，SRN8040作为常用的磁屏蔽式功率电感，在DC-DC转换回路、电源滤波支路里的出镜率极高。从实际应用场景来看，这类电感常被布置在便携设备的电源管理模块、车载电子的低压供电回路、工控板卡的本地稳压单元中，承担储能续流、滤除纹波的核心作用，和普通开放式功率电感不同，带磁屏蔽结构的它能大幅降低漏磁，避免对周边的高精度采样电路、射频模块造成电磁干扰，这也是很多对EMC性能有要求的板卡优先选用该类器件的核心原因。

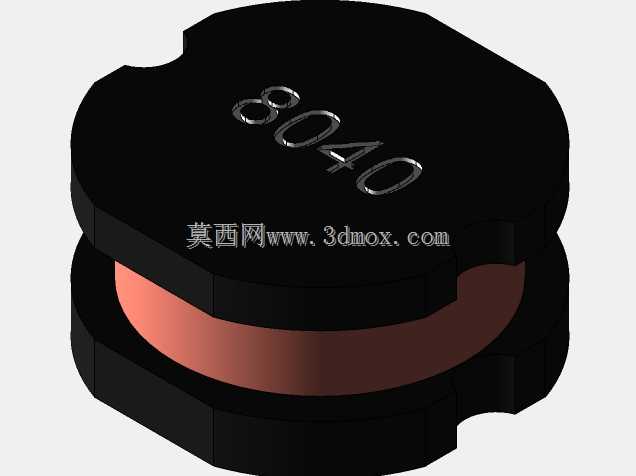

　　从结构设计思路来看，这款电感采用了上下扣合的锰锌铁氧体磁罩结构，将绕制完成的漆包铜线绕组完全包裹在磁腔内部，绕组两端直接连接到底部的贴片焊端上，省去了额外的引脚结构，既压缩了整体安装高度，也降低了引脚带来的寄生参数影响。磁罩边缘做了对称的缺口设计，一方面是在绕线工序完成后给焊端引出留出避让空间，避免组装时磁罩压伤漆包线导致绝缘失效，另一方面也能在SMT回流焊过程中，让焊盘位置的助焊剂挥发气体有排出通道，减少虚焊、立碑等贴片不良问题。绕组采用扁平漆包线绕制，相比同线径的圆线，扁平线的槽满率更高，相同磁腔体积下能实现更低的直流电阻，减少大电流工况下的自身发热，同时绕组的层间排布更规整，能有效降低高频下的集肤效应损耗，适配开关电源动辄几百kHz的工作频率。

　　从外形尺寸与安装边界来看，该型号电感的命名本身就对应了基础尺寸参数，8040规格代表本体长宽尺寸为8mm级别，整体高度为4mm级别，在PCB布局时，需要给器件预留的安装空间不能小于8.5mm×8.5mm，焊盘设计要匹配底部两个端电极的宽度，两个焊盘的中心间距需要和器件端电极间距保持一致，避免回流焊时产生器件偏移。同时要注意，磁罩顶部虽然是平整结构，但布局时不能在器件正上方布置金属壳体或者其他磁性元件，至少要预留0.5mm以上的安全间隙，一方面避免磁路受到金属件干扰导致电感量偏移，另一方面也给器件工作时的热膨胀留出余量，防止长期冷热循环后磁罩出现开裂。另外在高度方向上，这类贴片电感的公差通常控制在±0.2mm以内，在做板卡堆叠设计时，要把这个公差计算在内，避免和上层结构件产生干涉。

　　从功能特性的适配角度来说，这款磁屏蔽电感的饱和电流特性更平缓，在电流临近额定值时不会出现电感量骤降的问题，能给电源回路提供更稳定的储能支撑，适合负载波动较大的应用场景，比如便携设备的快充回路、电机驱动的辅助供电回路，都能依靠它的特性维持输出电压的稳定性。在建模还原这款器件的时候，需要重点还原磁罩的扣合间隙、绕组的层叠弧度、端电极的倒角结构，这些细节不仅是外观还原的需要，更是在做PCB装配干涉检查、结构热仿真时的关键参考——如果忽略了磁罩边缘的缺口，在做SMT钢网设计时就可能出现焊膏印刷位置和端电极不匹配的问题，如果绕组部分的尺寸建模偏差过大，在做磁路仿真时就无法准确计算漏磁范围，影响周边器件的布局合理性。

　　很多刚接触电源设计的工程师在选型时，往往只关注电感量、额定电流这些纸面参数，忽略了器件的实际结构带来的安装影响，比如有些同规格参数的开放式电感虽然成本更低，但漏磁会导致周边的霍尔传感器、ADC采样芯片出现读数偏差，最后不得不改版调整布局，反而增加了整体成本。而SRN8040这类全磁屏蔽结构的电感，正是为了解决这类高密度板卡的布局矛盾设计的，在有限的板卡空间内，既满足了电源回路的功率处理需求，又把电磁干扰的影响控制在最小范围内。在实际装配环节，这类器件的端电极做了镀锡处理，和常规SMT工艺的焊料兼容性很好，能承受无铅回流焊的高温曲线，不会出现磁罩脱胶、端电极脱落的问题，适合大规模量产的板卡加工流程。另外，磁罩表面的标识做了凹陷处理，不会因为长期摩擦导致型号标识磨损，方便后续生产、维修环节的器件识别，这些细节设计都是经过大量量产验证后优化的结果，也是这类通用电子元器件能在行业内长期广泛应用的基础。
