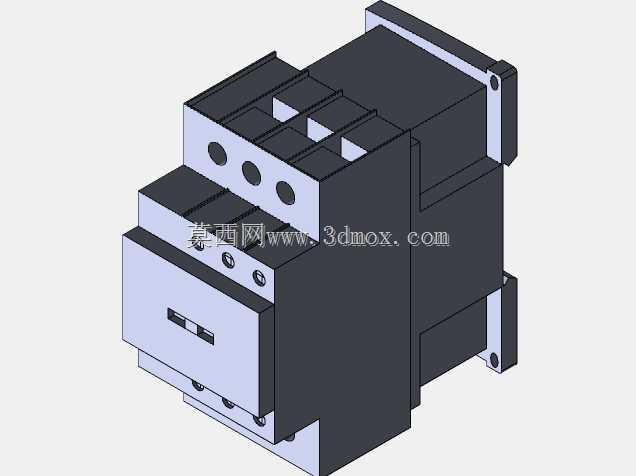

LCD32A交流接触器三维结构设计

　　在低压配电与工业控制回路的设计选型环节，接触器是承担负载通断控制的核心执行元件，本次呈现的LCD32A款接触器三维结构，完整还原了实物的装配逻辑与安装边界，可直接用于电气柜布局干涉校验、成套设备三维布线模拟等工程场景。从实际应用场景来看，这类额定电流32A等级的交流接触器，普遍适配中小功率三相异步电动机的直接启停控制、照明回路分合、电容柜投切等工况，在机床控制、生产线传动、建筑配电等领域都有极高的使用占比，选型阶段除了核对额定电流、线圈电压等电气参数，安装尺寸、相邻元件安全间隙、接线操作空间都是结构设计阶段必须提前校核的内容，这也是高精度三维模型在工程设计阶段的核心价值所在。

　　从产品功能特性来看，该款接触器采用主流的直动式双断点触头结构，主回路设置三极接线端子，可适配三相交流回路的通断需求，顶部预留的端子区域可搭配辅助触头模块、延时头附件扩展功能，无需改动主体安装位就能实现常开常闭触点扩容、通电/断电延时等附加功能，侧面的卡扣结构可快速卡装标准35mmDIN导轨，也能通过底部的安装孔采用螺钉固定式安装，两种安装方式兼容目前绝大多数低压柜的安装梁设计。模型完整还原了触头支持件、电磁线圈、铁芯、灭弧罩、外壳基座等所有内部零件的装配关系，灭弧区域的栅片结构、接线端子的压线螺钉行程、动作机构的运动间隙都按照实物比例还原，在做机构运动仿真时，可以直观模拟线圈得电后动铁芯吸合、带动触头支持件动作、主触头闭合的完整动作行程，校验机构运动过程中是否存在卡滞风险。

　　在设计思路的还原上，模型严格遵循低压电器的安全设计规范，主回路带电部分与安装导轨之间的爬电距离、不同极触头之间的电气间隙都符合行业标准要求，外壳的散热筋结构既提升了壳体结构强度，也能在接触器带载工作时增加散热面积，降低长时间工作的温升。接线端子的压线范围适配常规的多股铜芯导线规格，端子处的防掉螺钉设计也在模型中有所体现，避免现场接线时螺钉脱落遗失的问题。从外形尺寸与安装边界来看，该款接触器的主体宽度、深度、高度尺寸符合32A电流等级接触器的通用尺寸区间，安装时上方需预留不小于接线端子压线操作的空间，侧面与相邻断路器、热继电器等元件的间隙满足散热要求，导轨安装时的卡扣定位尺寸与标准导轨完全匹配，螺钉安装孔的孔距也对应实物参数，在做电气柜排布设计时，直接调用该模型即可完成布局，无需反复核对二维样本的尺寸参数，能有效减少设计阶段的尺寸错漏问题。

　　对于结构设计人员来说，这类高精度的元件模型可以大幅提升成套设备的设计效率，在三维布线阶段，可以根据模型的接线端子位置精准规划线束走向，预留合适的弯曲半径，避免现场接线时出现线束长度不足、端子被其他元件遮挡无法操作的问题；对于设备选型人员来说，通过三维模型可以直观判断元件与柜内其他结构的干涉情况，提前规避安装后柜门无法闭合、操作手柄被阻挡等常见问题。模型的外观细节还原了实物的表面纹理、标识区域位置，在做设备方案展示时也能直接用于渲染效果图，提升方案的真实感。不同于简化的外形模型，该结构完整还原了内部零件的配合关系，也可用于低压电器相关的教学演示、机构原理讲解场景，帮助初学者直观理解接触器的动作逻辑与结构组成。
