伯恩斯SDR0604贴片功率电感结构设计

　　做消费类电子主板布线的工程师对这类SMD功率电感不会陌生，SDR0604系列电感常出现在DC-DC电源回路、负载点供电模块里，不管是便携设备的电源管理单元，还是工控板卡的局部稳压回路，这类绕线式贴片电感都是核心的被动元件，承担着储能、滤波、抑制电流尖峰的作用，相比传统直插电感，它的贴装适配性更符合当前SMT回流焊的量产工艺要求，不需要额外预留引脚穿孔空间，能大幅压缩PCB板的占用面积。

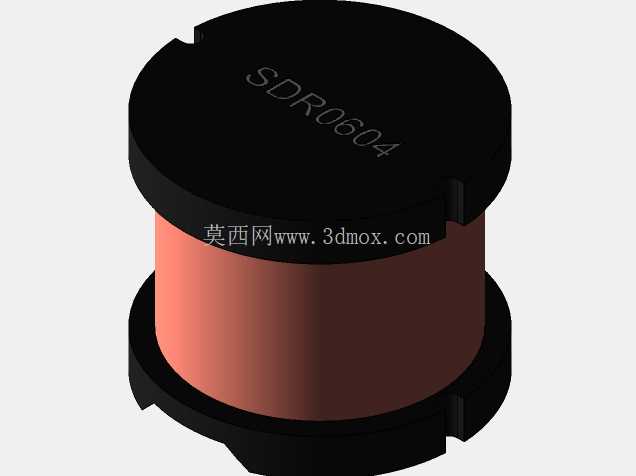

　　从结构设计上看，这款电感采用了屏蔽式绕线结构，外部的磁屏蔽罩可以把线圈产生的交变磁场约束在元件内部，避免漏磁干扰周边的敏感信号线路，这一点在高密度布线的主板上尤为关键——很多工程师在选型时容易忽略漏磁参数，等到打样测试时才发现电感周边的音频线路、射频模块出现底噪干扰，再调整布局就会拖慢项目进度。磁芯部分采用了合金粉材质，相比传统铁氧体磁芯，它的饱和电流特性更平缓，在负载电流出现瞬时波动时，电感量不会出现断崖式下跌，能保证电源回路的动态响应稳定性，应对CPU、射频模块这类瞬时拉流较大的负载时，不会因为电感饱和导致供电电压跌落触发系统复位。

　　外形尺寸上，0604的封装规格对应本体直径6mm、高度4mm，属于中功率贴片电感的常规尺寸段，设计PCB封装时需要注意，焊盘的尺寸不能完全照搬 datasheet 上的理论值，要预留0.2mm左右的钢网偏移余量，避免回流焊时出现立碑、虚焊的问题；元件顶部的标识槽是防呆设计，贴片机的视觉识别系统可以通过这个缺口确认元件的贴装方向，虽然电感本身没有极性要求，但统一的贴装方向能方便后续AOI检测时快速识别元件偏移、错料的问题。安装边界方面，元件本体周边要预留至少0.5mm的禁布区，一方面是避免贴装时和周边元件发生干涉，另一方面也能减少周边元件对电感散热的影响——这类功率电感在满负载工作时，线圈的铜损和磁芯的铁损会产生一定热量，预留足够的空气流通间隙能降低元件的工作温升，延长长期工作的可靠性。

　　线圈部分采用了多层平绕工艺，漆包线的线径根据额定电流参数匹配，绕制时的层间绝缘处理直接关系到元件的耐压等级，在电源输入端口的滤波回路中使用时，需要确认电感的层间耐压能满足初级回路的安规要求，避免出现高压击穿的风险。底部的电极采用了端面镀锡处理，和磁芯本体的结合强度经过了跌落、振动测试验证，能满足车载电子、便携设备这类有机械振动要求的应用场景，不会因为日常使用中的跌落、振动出现电极脱落的问题。

　　在实际选型匹配时，不能只看标称电感量，还要结合回路的开关频率、额定工作电流、峰值电流参数综合计算：开关频率越高，对电感的磁芯损耗要求就越严格，合金粉磁芯在1MHz以下的开关频率下损耗表现均衡，适合大多数通用电源管理芯片的工作频率范围；额定电流的选择要留至少30%的余量，避免长期工作在接近饱和电流的区间，防止电感量下降导致电源纹波超标。建模时要注意还原磁屏蔽罩和线圈的装配公差，磁罩和线圈之间的装配间隙控制在0.1mm以内，既不会因为间隙过大导致漏磁增加，也不会因为公差过小出现装配干涉，底部电极的突出高度要和焊盘的锡膏厚度匹配，保证回流焊时锡膏能充分浸润电极端面，形成可靠的焊点。
