基于ESP8266的电子纸显示驱动控制板

　　这款驱动板的核心定位是为低功耗无线电子纸显示场景提供硬件载体，日常在仓储货架价签更新、户外环境监测节点数据展示、工业设备状态离线看板、智能办公工位提示牌这类场景中应用较多，这类场景普遍要求设备具备低待机功耗、无线数据传输能力、适配多规格电子纸屏的特性，不需要高频刷新显示内容，同时要能在紧凑安装空间内完成固定接线。

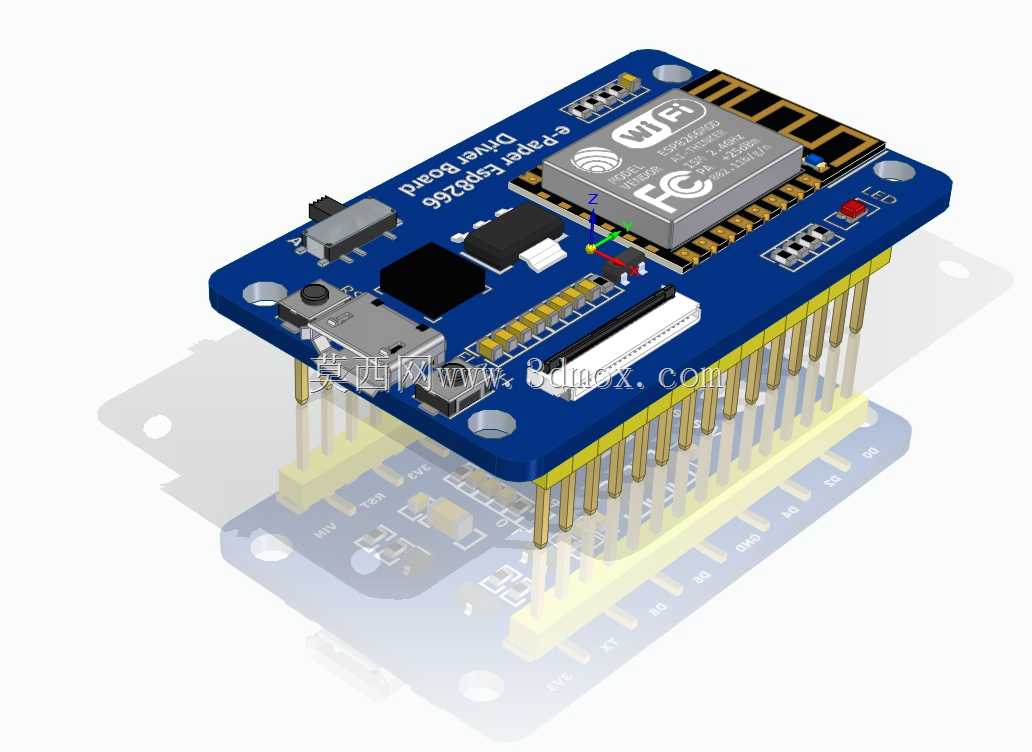

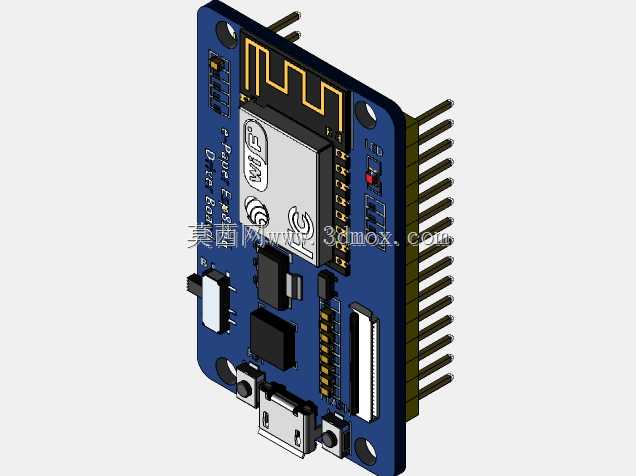

　　从功能特性来看，板载集成了ESP8266无线模组，也就是标注ESP-12F的核心模块，支持标准WiFi无线协议，可直接通过局域网完成显示内容的远程推送，不需要额外外接通讯模块；板上预留了标准的电子纸屏FPC排线座，可直接插接对应引脚定义的墨水屏模组，省去了飞线接线的麻烦；板边排布的两排排针引脚，除了屏幕驱动所需的SPI通讯引脚、电源引脚外，还预留了通用IO口，可外接按键、温湿度传感器、电池供电模块等扩展外设；板载的USB接口可直接完成固件烧录与串口调试，同时兼顾5V供电输入，板上集成了电源转换电路，可将输入的5V电压转换为模组与屏幕所需的3.3V工作电压，板载的复位按键、用户按键可直接完成模组复位、功能触发操作，板角的LED状态指示灯可直观反馈模组供电、运行、数据传输状态。

　　设计思路上，整体采用双层板布局，将无线模组放置在板卡中部靠上位置，避开排针与排线座的信号干扰区域，保证无线信号的收发稳定性；电源转换电路放置在USB接口相邻位置，缩短高压供电回路的走线长度，减少电源纹波对无线模组与屏幕驱动信号的干扰；屏幕排线座放置在板卡侧边，插接屏幕后排线不会与排针、外接接线产生干涉；排针统一排布在板卡两个长边，采用标准2.54mm间距排针，既可以直接插在面包板上做原型验证，也可以通过排针焊接到对应底座上完成固定；所有贴片元件均采用常规SMT封装，兼顾手工焊接与批量贴片生产的工艺要求，没有选用特殊定制的冷门元件，降低生产与维修的物料替换难度。

　　安装边界方面，板卡整体为矩形结构，四个角预留了标准安装孔位，可通过M2铜柱完成板卡的固定，安装孔中心距适配常规电子纸驱动板的通用安装尺寸，可直接替换同规格的旧版驱动板不需要重新打孔；板卡厚度采用常规1.6mmFR4板材，排针焊接后整体高度控制在合理范围内，插接屏幕后整体厚度不会超过15mm，可嵌入到厚度20mm以内的外壳内部；外接接线时，排针外侧预留了足够的接线空间，插接杜邦线后不会与安装面、外壳侧壁产生挤压，USB接口位置预留了标准USB公头的插拔空间，不需要额外打磨外壳即可完成数据线插拔；板卡边缘做了圆角处理，没有尖锐毛刺，安装时不会划伤操作人员或外壳内壁。

　　实际使用过程中，这款驱动板可适配多种尺寸的SPI接口电子纸屏，通过固件调整驱动参数即可完成不同分辨率屏幕的适配，不需要修改硬件电路；低功耗模式下待机电流可控制在微安级别，配合锂电池可实现数月的连续工作，适合不方便外接电源的部署场景；板载的无线模组支持透传模式，可直接对接常见的物联网平台，不需要额外编写复杂的通讯协议，降低二次开发的门槛；硬件设计上做了必要的ESD防护，在USB接口、电源输入位置增加了防护器件，减少日常插拔、静电接触导致的板卡损坏概率，适合在普通工业、商用场景下长期稳定运行。
