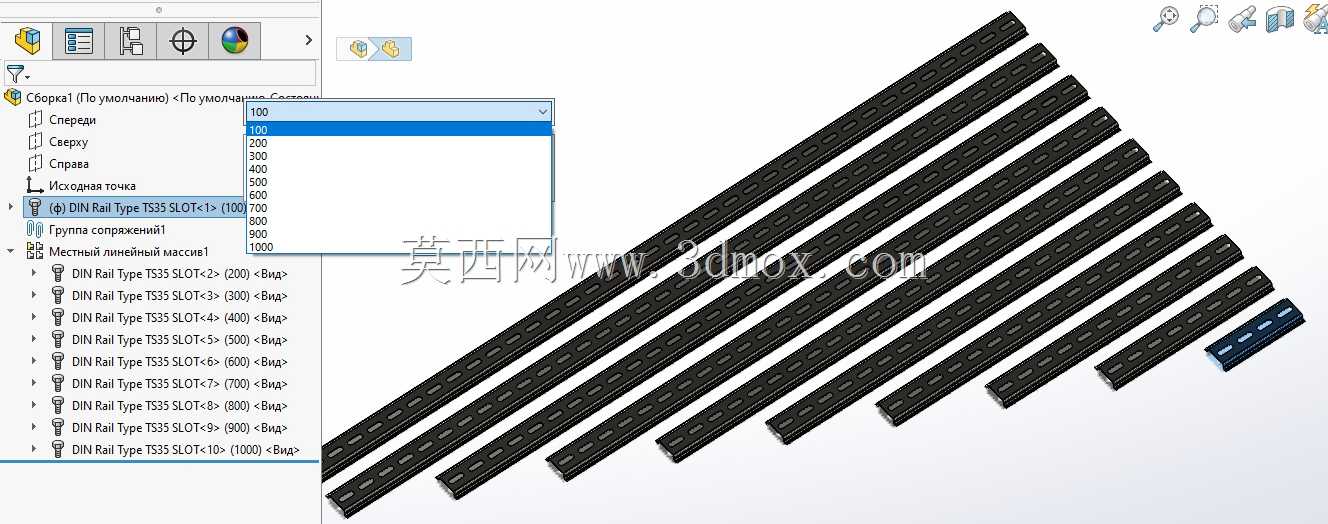

TS35标准开槽DIN导轨1000mm长度结构件

项目分类:通用五金配件 发布时间:2025-02-02 ID:918315
  • TS35标准开槽DIN导轨1000mm长度结构件

  从实际使用场景来看,这类导轨常被固定在电控柜的安装梁、背板上,作为所有卡装元件的安装基座,需要兼顾结构强度与安装便利性,设计时首先要严格卡准TS35的标准截面尺寸:导轨总宽度35mm,安装面到卡装边的高度7.5mm,卡边的弯折角度、圆弧过渡都要符合通用卡装元件的卡扣公差,避免出现元件卡装过紧无法滑动、或者过松导致元件松脱掉落的问题。这款导轨长度设定为1000mm,是电控柜安装的常用整料长度,现场施工时可以根据柜内实际安装空间任意裁切,适配不同宽度的柜型安装需求,表面的等距开槽设计,一方面是为了减轻导轨自身重量,降低柜内整体结构负载,另一方面开槽位置可以直接作为扎带固定位、线缆穿引位,柜内布线时不需要额外在导轨上打孔,就能顺着槽位固定线束,大幅提升现场布线的效率。在低压电气柜、工业自动化控制盘、PLC成套控制柜的内部布线与元件固定场景中,DIN导轨是承担模块化电气元件承载、安装定位的核心基础结构件,这款TS35型开槽导轨正是适配行业通用安装标准的常用规格。日常做电气柜三维布局时,经常会遇到不同品牌断路器、端子排、继电器模块的安装位适配问题,TS35作为全球通用的导轨安装标准,几乎覆盖了市面上90%以上的卡装式低压电气元件,这款带开槽设计的导轨,相比传统闭槽导轨在安装灵活性上有明显优势。

  从结构设计的细节来看,导轨的卡装边做了卷边强化处理,避免长期承重后卡边向外张开变形,导致安装在上面的元件脱落;槽孔的间距经过优化,既不会因为开孔过密降低导轨整体的抗弯强度,也不会因为开孔过疏导致布线固定点不足,在1.2mm左右的常规导轨壁厚基础上,开槽后的剩余结构强度依然可以满足满载端子排、小型断路器的承重需求,不会出现中部弯折下垂的问题。在三维建模过程中,这类导轨的建模重点在于截面轮廓的精准度,尤其是卡装边的尺寸公差,需要和常用的电气元件卡扣尺寸做匹配验证,避免装配时出现干涉;表面的开槽特征做等距阵列即可,但要注意槽孔两端的倒角处理,避免锐边在安装时划伤施工人员、或者割破线缆绝缘层。

  实际选型应用时,这类开槽导轨相比普通平导轨,在散热表现上也有一定优势,安装在导轨上的发热元件(比如小型继电器、开关电源模块)工作时产生的热量,可以通过导轨上的槽孔形成空气对流,降低元件底部的积热,提升元件长期工作的稳定性。安装边界方面,这款导轨的安装孔位可以顺着槽位灵活调整,不需要提前在柜板上预打精准的固定孔,现场安装时可以根据柜内其他元件的布局,随时调整导轨的固定位置,对于非标定制的电控柜来说,这种安装灵活性可以大幅降低现场施工的调整难度,减少二次打孔对柜板防腐层的破坏。

  另外导轨的截面尺寸严格遵循TS35标准,意味着所有符合DIN导轨安装标准的电气元件,都可以直接在这款导轨上卡装、横向滑动调整位置,柜内布局调整时不需要拆卸导轨,只需要松开元件卡扣就可以挪动元件位置,后期维护更换元件也非常方便。在一些需要频繁调整元件布局的试验台、实训柜场景中,这种带开槽的TS35导轨比闭槽导轨的适用性更强,既可以满足元件的快速卡装,也能灵活调整固定点位,适配不同试验阶段的元件布局需求。建模时还要注意导轨的材质特性,常规这类导轨采用镀锌钢板制作,表面有钝化防锈层,建模时的折弯圆角要匹配板材冲压的工艺特性,不能出现直角折弯的工艺不合理结构,保证模型导出后可以直接用于生产加工的参考,或者用于电控柜的三维布局干涉检查,提前验证柜内元件安装后的空间间隙,避免实际装配时出现元件和柜门、线槽干涉的问题。
