多色6mm通孔式轻触按键三维结构

　　在消费电子、工业控制板卡、小型家电的人机交互回路里，这类6mm见方的通孔触觉开关是最常见的输入触发元件，从手持测温枪的功能按键、工控面板的点动触发键，到儿童玩具的操作按钮、路由器的复位按键，几乎所有需要短行程触发信号的板载交互场景，都能见到这类元件的身影。不同于贴片式轻触开关的回流焊安装要求，通孔插装的结构设计可以兼容波峰焊、手工补焊等多种焊接工艺，对于小批量试制的板卡、维修替换场景，这类插装结构的适配性更强，不需要专用的SMT贴装设备就能完成装配，在维修工位、学生电子竞赛的作品制作中，这类按键的选用率远高于同规格贴片元件。

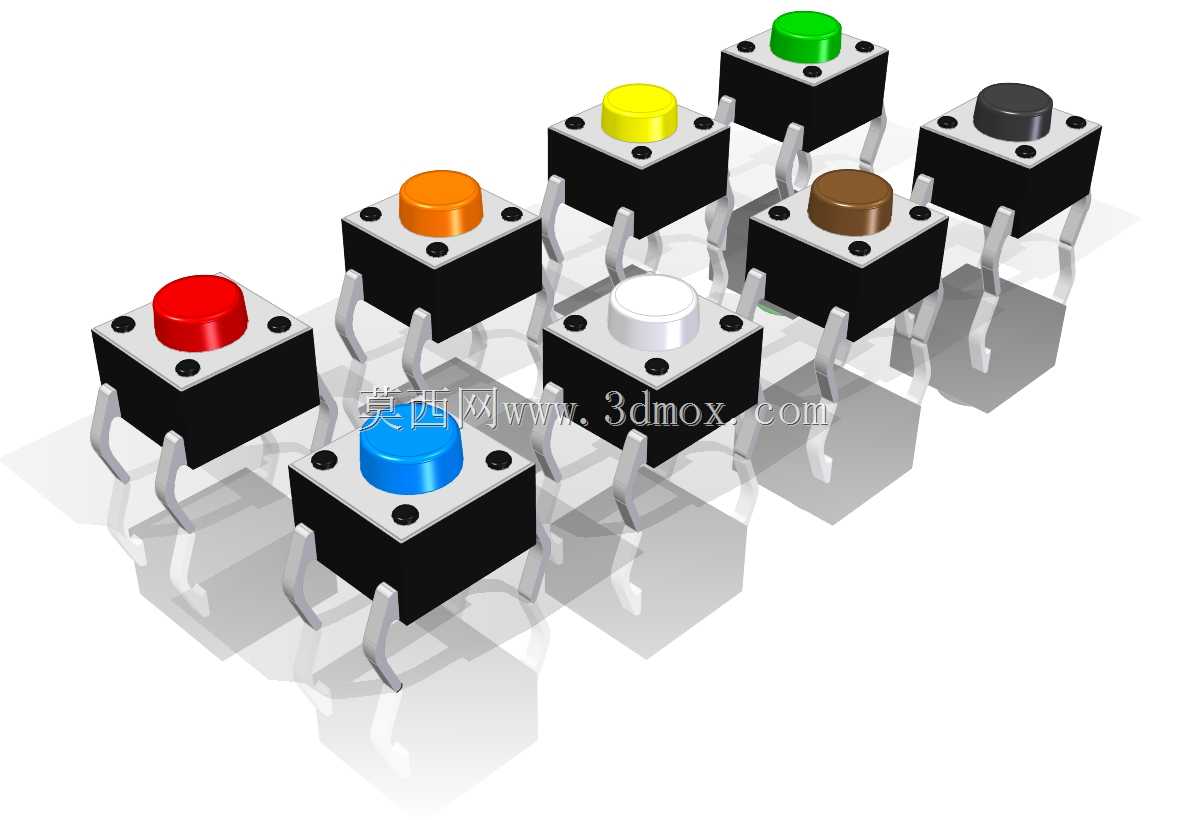

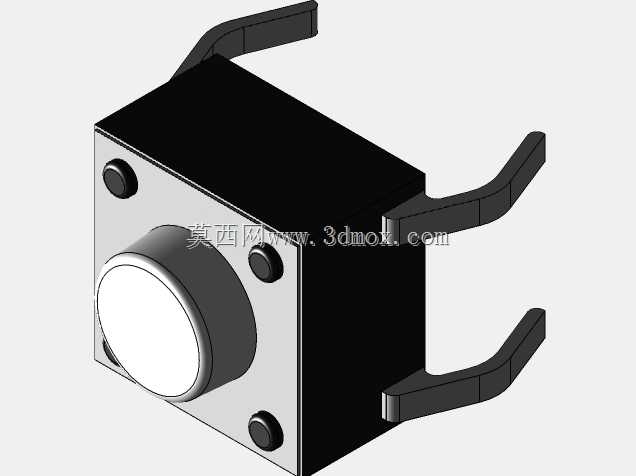

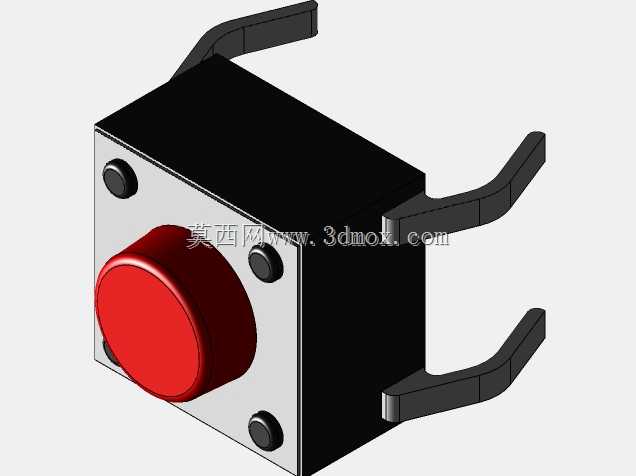

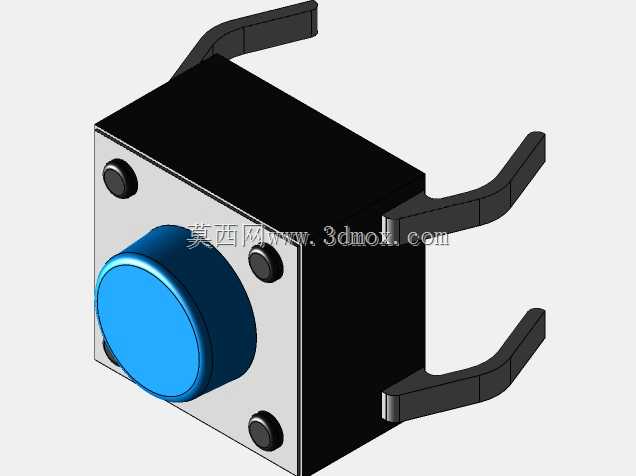

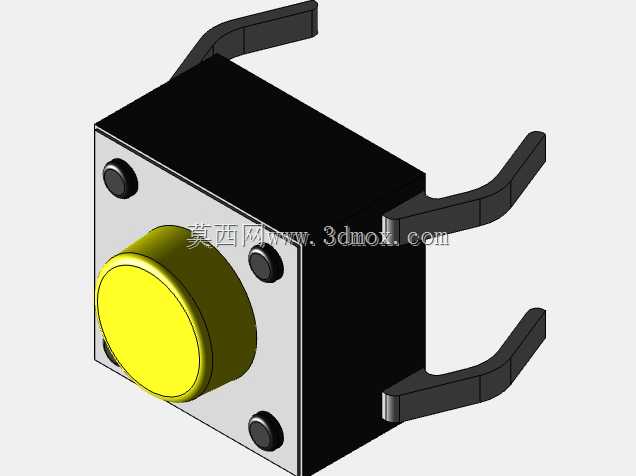

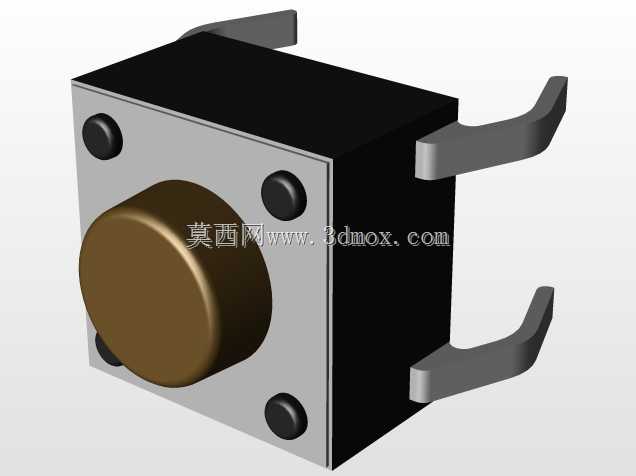

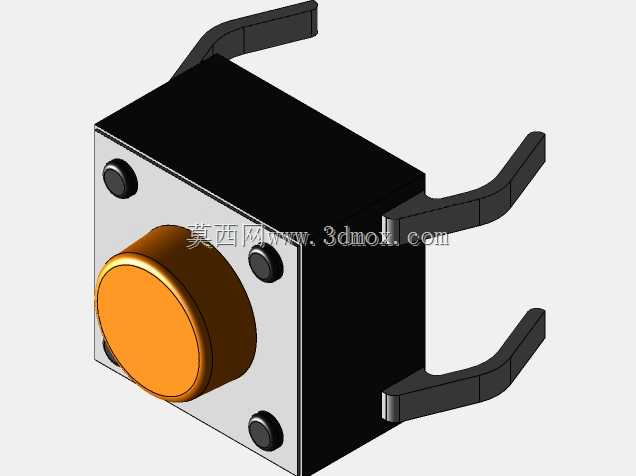

　　本次建模的按键本体长宽尺寸控制在6mm×6mm，本体高度5mm，插装引脚的中心距严格匹配通用PCB板的2.54mm网格孔位，引脚伸出本体底部的长度预留了1.8mm的焊接余量，既能保证插装时引脚穿过PCB后有足够长度完成弯脚固定，也不会因为引脚过长导致焊接后背面焊点突出过多，影响板卡的装配间隙。按键帽部分做了多色区分设计，红、蓝、黑、绿、白、橙、棕、黄、灰九种不同颜色的按键帽，在多按键排布的面板上可以直接通过颜色做功能区分，比如红色对应电源触发、绿色对应启动确认、蓝色对应功能切换，不需要额外印刷字符标识就能让操作人员快速识别按键功能，在密集按键排布的小型控制设备上，这种颜色区分的设计能大幅降低误触概率。

　　从结构设计细节来看，按键的触发行程设定为0.25mm，触发压力统一为160gf，按动时的段落反馈清晰，不会出现虚位卡滞的问题，建模时还原了内部弹片的装配间隙，按键帽和本体之间的配合间隙控制在0.1mm，既保证按键按动时没有晃动旷量，也不会因为间隙过小导致温度变化时出现卡键问题。插装引脚采用弯脚设计，引脚根部做了圆弧过渡，避免插装时应力集中导致引脚断裂，同时引脚的平直段长度做了统一公差控制，批量插装时不会出现个别引脚长度偏差导致的虚焊问题。

　　在实际选型应用中，这类按键的安装边界需要注意，本体周围需要预留至少1mm的板上空间，避免周边过高的元件干涉按键按动行程，按键帽突出板面的高度为2.5mm，在做面板开孔设计时，开孔直径需要做到7mm，给按键帽预留0.5mm的周向间隙，同时面板和PCB板之间的支撑柱高度需要匹配按键本体高度，避免面板压到按键本体导致误触发。对于需要做防水处理的设备，还可以在按键帽外侧加装配套的硅胶护套，本次建模的按键帽外径尺寸和通用硅胶护套的内径完全匹配，不需要额外修改结构就能直接适配。

　　建模过程中对按键的分件做了清晰的层级划分，本体基座、导电弹片、触发顶柱、按键帽、插装引脚分别作为独立零件存在，在做装配干涉检查、BOM清单导出时可以直接提取对应零件的参数，不需要额外拆分模型。不同颜色的按键帽通过配置属性做区分，不需要重复建模就能切换不同配色方案，在做整机效果渲染时，可以快速根据产品的配色方案调整按键颜色，匹配整机的视觉设计风格。对于结构设计人员来说，这类标准件的精准建模可以直接导入PCB设计软件做孔位匹配校验，避免出现孔位偏差导致的装配问题，也可以导入整机装配模型做间隙检查，提前预判安装干涉风险。
