鼎阳SDL1020X-E可编程直流电子负载

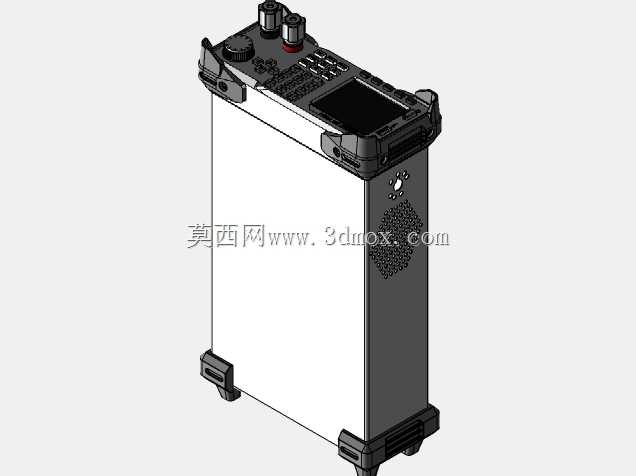

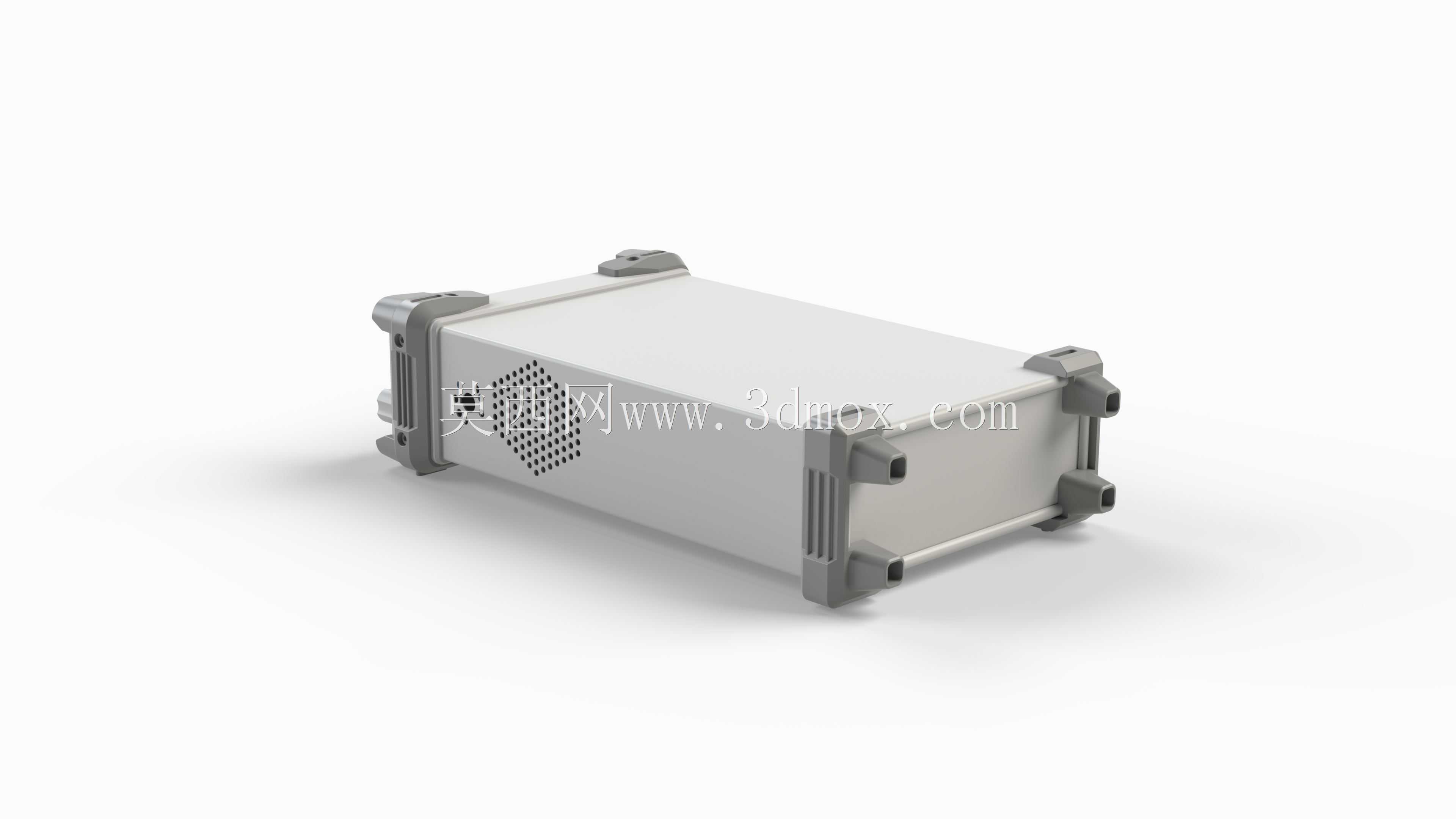

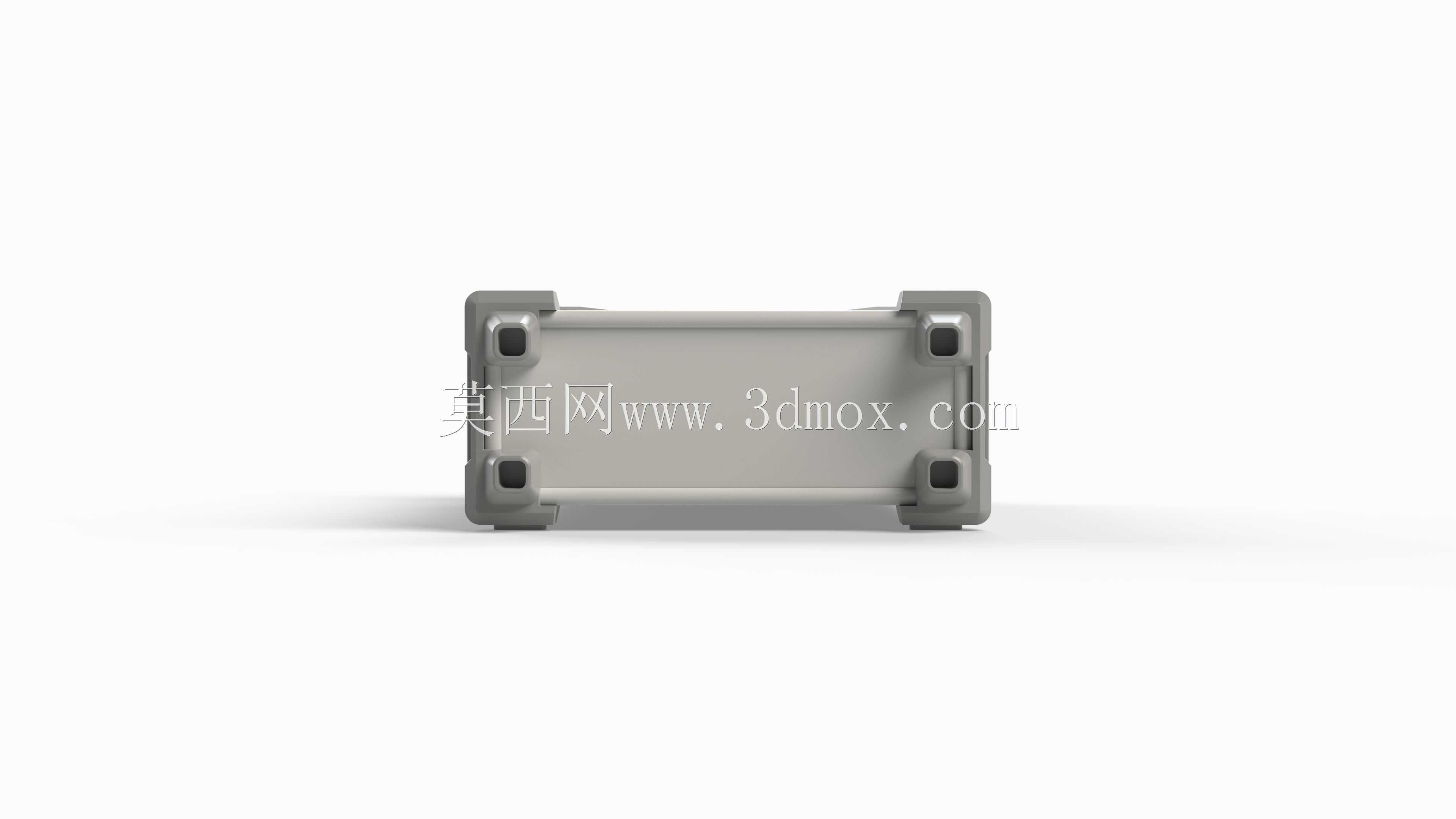

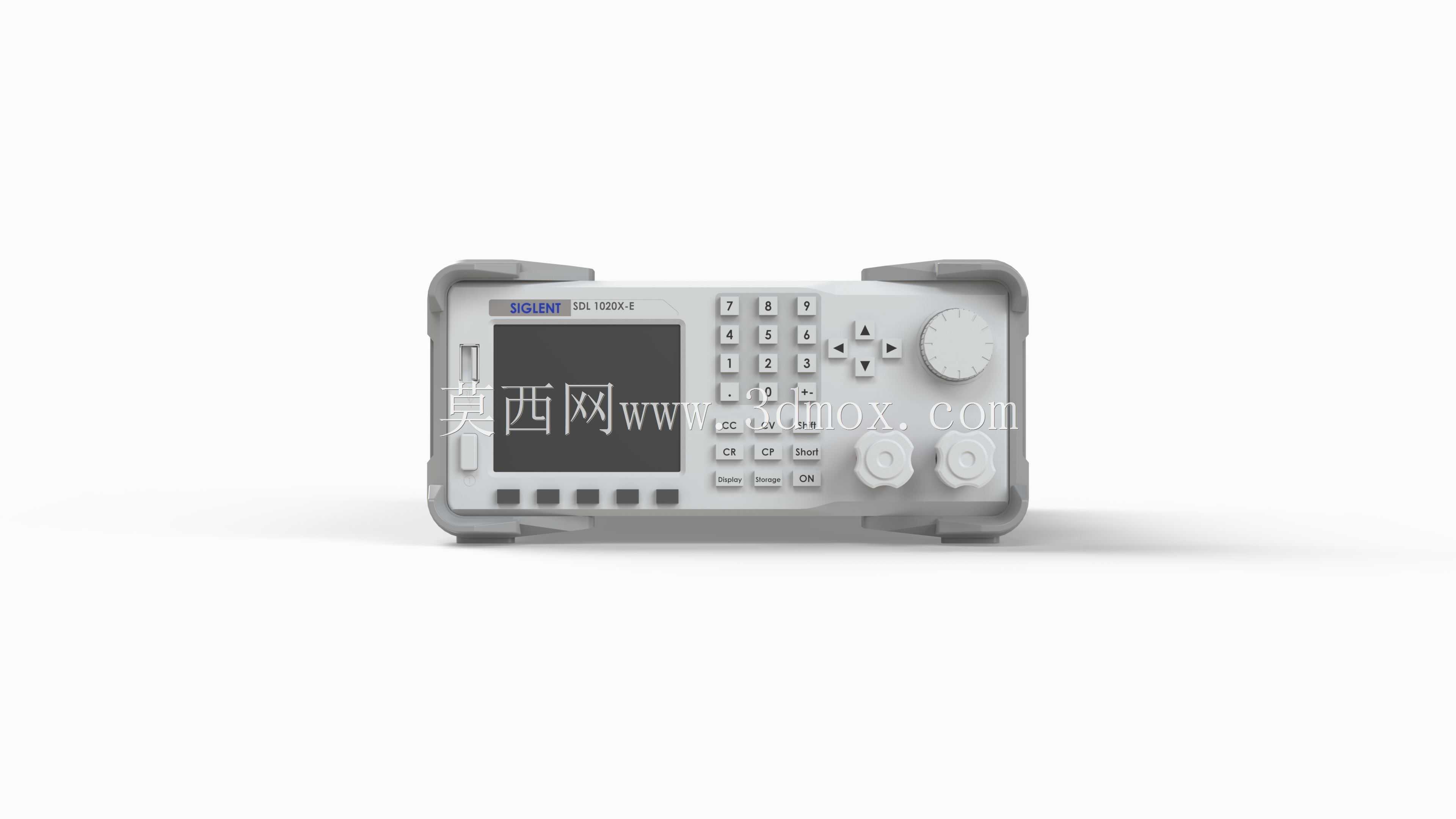

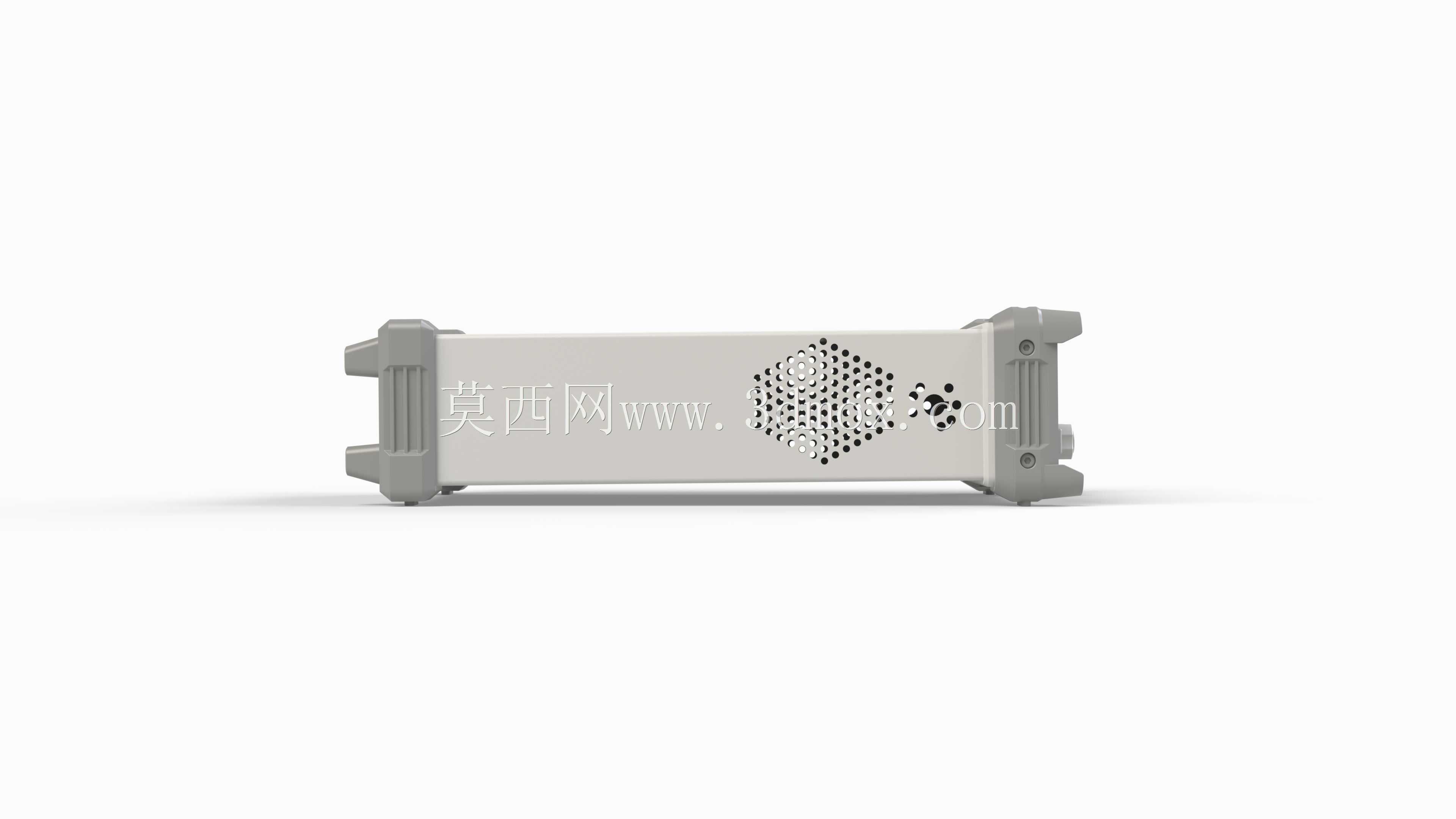

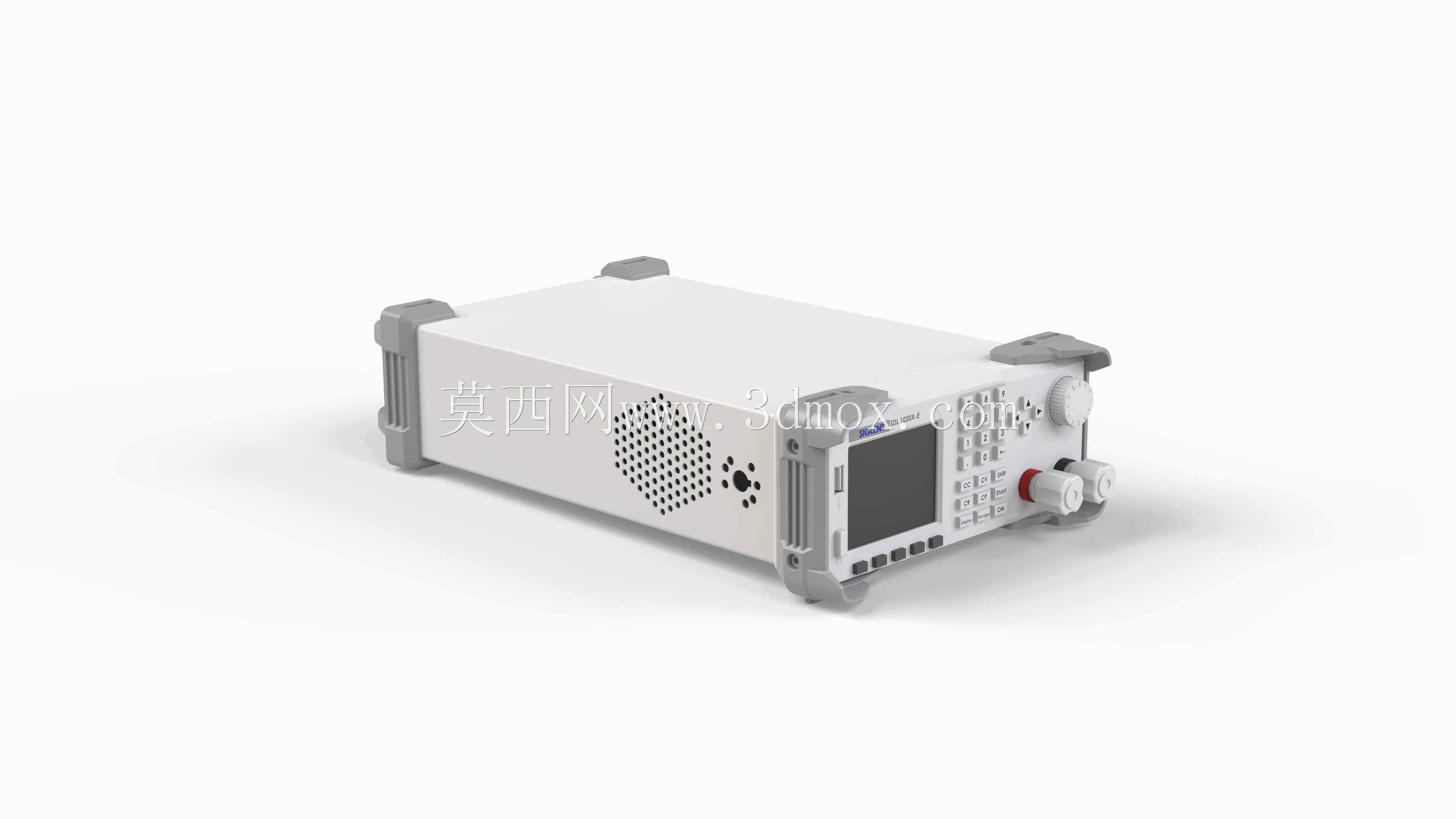

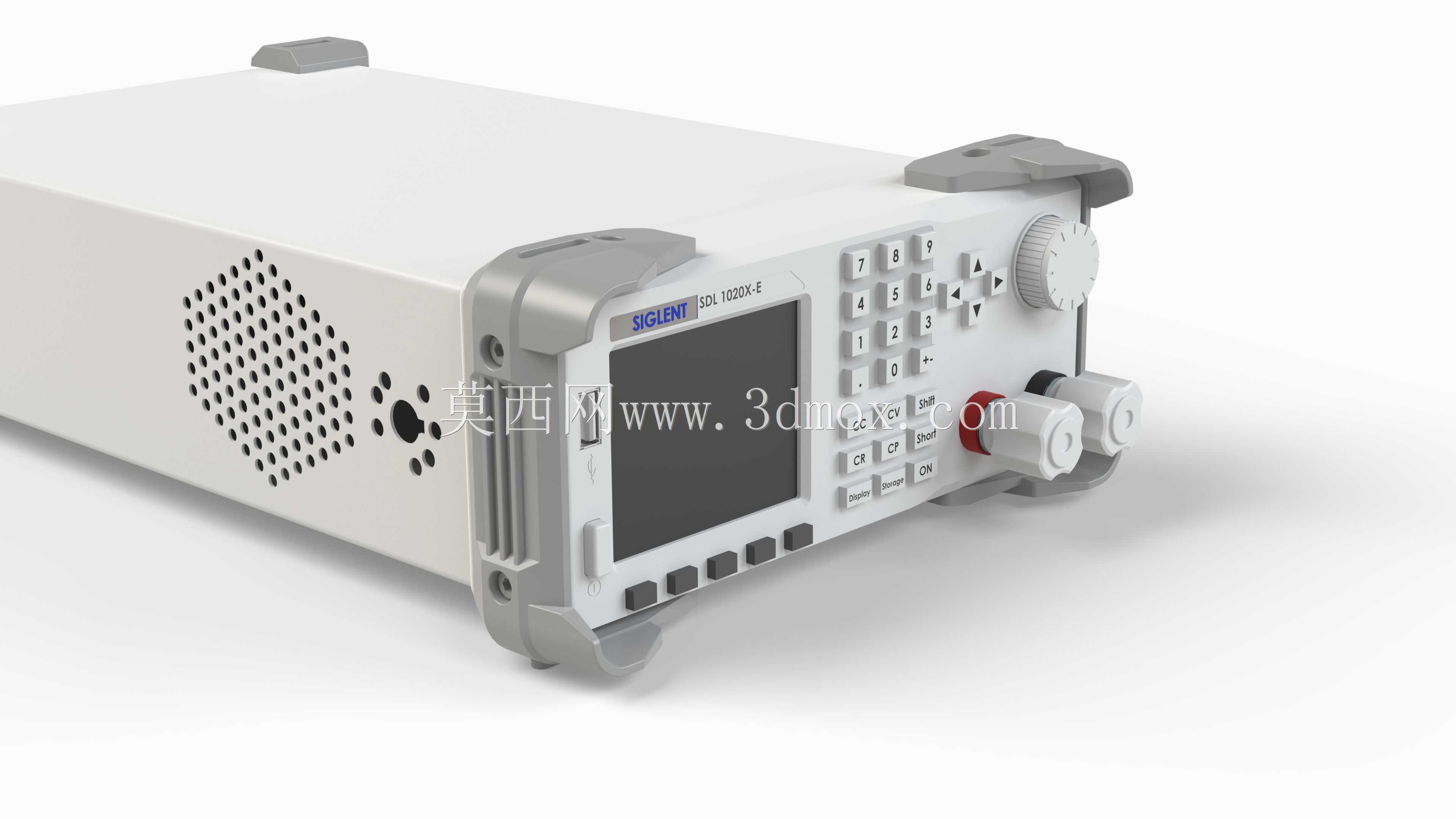

　　前面板布局遵循测试仪器的人机交互逻辑，左侧区域设置了散热通风孔，采用矩阵式圆孔加格栅的组合开孔方式，在保证机箱内部功率器件通风散热效率的同时，也能阻挡较大尺寸的杂物落入设备内部，通风孔的开孔率经过测算，刚好匹配设备满功率运行时的散热风量需求，不会因为开孔过大带来电磁屏蔽性能下降的问题，也不会因为开孔过小导致散热不足造成功放器件过热降额。前面板中部是液晶显示屏与实体按键组合的操作区域，按键采用凸起式硅胶按键，键程适中，操作人员戴薄防静电手套也能准确触发，按键排布按照功能分区，参数设置、功能切换、启停控制的按键分区明确，日常测试操作时不需要频繁抬手跨区域操作，能减少操作失误率。显示屏下方设置了接线端子区域，包含正负极输入接线柱、远程补偿接线端，接线柱采用大电流铜质镀镍结构，能满足额定电流下的长期通电需求，接线柱旁边预留了固定螺丝孔位，测试大电流工况时可以加装接线端子排固定导线，避免测试过程中导线脱落造成测试中断或者设备短路。前面板右侧设置了调节旋钮与功能接口，旋钮带阻尼刻度感，微调参数时可以精准控制步进幅度，适合做电源负载调整率这类需要精细调节参数的测试项目。在电源研发、电池性能验证、适配器出厂检测、充电桩模块调试这类电子测试场景里，可编程直流电子负载是实验室和产线都离不开的核心测试设备，鼎阳SDL1020X-E这款台式直流负载，就是面向中小功率电源类测试场景设计的通用型测试仪器。从结构设计来看，这款设备采用标准台式仪器的钣金机箱主体，边角位置加装了灰色硬质塑胶防撞包角，包角做了圆弧过渡处理，既可以在实验室搬运、产线流转过程中缓冲磕碰冲击，也能避免尖锐边角划伤操作人员或者周边设备。

　　设备整体外形尺寸控制在标准2U半机架宽度范围内，既可以单独放置在实验台面上使用，也可以通过选配的机架安装配件，固定到标准19英寸机柜中，和其他测试仪器组成集成式测试系统，安装时需要预留左右各5cm、后部10cm的散热空间，避免多台设备密集安装时散热风道互相干扰。从功能设计逻辑来看，这款直流负载支持恒流、恒压、恒阻、恒功率四种基础工作模式，覆盖了电源类产品绝大多数常规测试需求：恒流模式下可以模拟恒定电流拉载工况，用来测试电源的带载能力、电池的放电容量；恒压模式可以模拟负载端的稳压特性，适合测试充电器的输出特性、电源的交叉调整率；恒阻模式可以模拟固定阻值的阻性负载，用来测试电源的启动特性、保险丝熔断特性；恒功率模式则可以模拟恒定功率消耗的负载场景，适配服务器电源、工业电源这类额定功率输出类产品的老化测试。

　　设备内部的采样电路做了低温漂设计，长时间连续运行时采样精度漂移控制在极小范围内，满足产线连续老化测试、实验室长时间可靠性测试的精度要求。在结构细节处理上，机箱底部设置了可折叠支撑脚，操作人员可以根据自身坐姿调整设备的倾斜角度，让前面板的显示屏和按键区域处于更便于观察操作的角度，支撑脚底部贴有防滑橡胶垫，放置在光滑的实验台面上也不会轻易滑动。设备后部设置了交流电源输入接口、通讯接口、散热风扇出风口，通讯接口支持远程控制，可以连接电脑搭建自动化测试系统，实现测试参数自动配置、测试数据自动记录导出，减少人工操作的工作量，适合批量产品的出厂测试场景。

　　散热风扇采用温控调速设计，设备低负载运行时风扇转速降低，能减少实验室环境噪音，满负载运行时风扇转速自动提升，保证内部热量及时排出，延长设备内部功率器件的使用寿命。对于三维建模从业者来说，还原这款设备的模型时，需要重点把控前面板各个功能区域的相对位置、防撞包角的弧度尺寸、接线柱的突出高度、散热孔的排布规律，这些细节直接影响模型的真实感，尤其是在做实验室场景搭建、测试工位布局仿真、产品宣传动画制作时，精准的尺寸比例能让整个场景的真实度大幅提升。建模时还要注意机箱的钣金折弯工艺特征，比如机箱接缝处的折弯扣边、螺丝固定位的沉头结构、前面板和机箱主体的装配间隙，这些工业设备的典型结构特征，是区分真实工业产品模型和简化示意模型的关键。在实际设备选型应用中，这款直流负载因为体积适中、功能覆盖全面，常被用于高校电子实验室、中小功率电源生产企业的研发和产线环节，既可以满足研发阶段的性能参数测试需求，也能满足产线批量产品的功能验证、老化测试需求，台式放置的形态不需要额外的安装机架，单独使用时灵活性很高，搭配机架配件又能快速集成到自动化测试系统中，适配不同场景的使用需求。
