电子纸ESP32驱动控制电路板结构设计

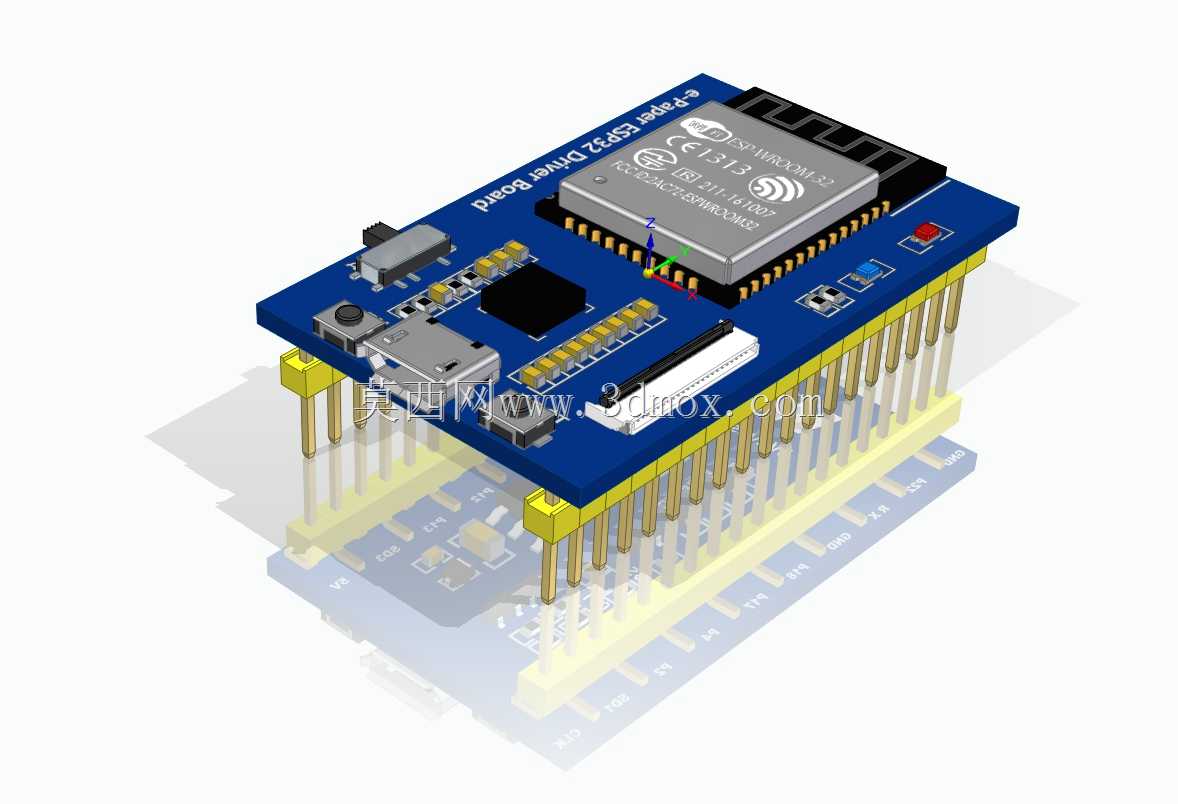

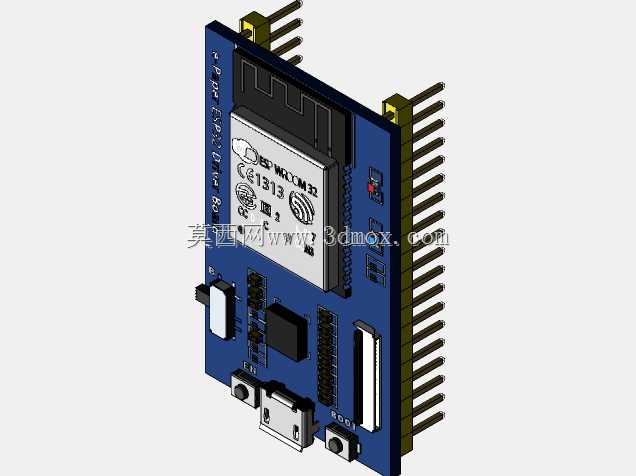

　　从实际应用场景来看，这类驱动板多用于货架电子价签、户外低功耗信息公示牌、便携电子书阅读器、工业现场无背光状态指示终端等场景，这类场景普遍要求硬件具备低待机功耗、宽温域运行能力、抗电磁干扰特性，板卡设计阶段就针对这些需求做了对应优化：核心ESP32模组采用板载贴片焊接方式固定，模组下方预留了散热敷铜区域，避免长时间无线传输时出现局部积热；电源输入端口设置了独立的滤波电容阵列，可抑制外接电源带来的纹波干扰，保证屏幕刷新时的供电稳定性；板载的复位按键、用户功能按键布置在板卡边缘易操作区域，调试阶段无需额外外接按键模块即可完成基础功能测试。在低功耗显示类终端的硬件开发环节，驱动板作为连接主控单元与电子纸显示屏的核心载体，其结构合理性直接决定整套显示模组的运行稳定性与装配适配性。这款驱动板以ESP32模组为核心处理单元，整体采用蓝色FR-4环氧玻纤基板作为承载基底，板载元件布局充分考虑了信号走向与安装空间的平衡，排针接口统一布置在板卡单侧边缘，既满足与电子纸屏体的直插装配需求，也预留了外接扩展传感器、调试模块的引脚余量。

　　设计思路上，这款驱动板没有采用冗余的元件堆叠方案，所有元件选型都围绕电子纸驱动的核心需求展开：专门的屏幕驱动接口匹配常见的SPI通信协议电子纸屏，接口处做了防呆缺口设计，避免装配时插反损坏屏体；排针采用加长镀金排针，既可以直接插装在面包板上做原型验证，也可以通过排母与其他功能板卡堆叠连接，适配不同开发阶段的装配需求。板卡的外形尺寸控制在常规开发板的通用规格范围内，安装孔位预留了标准M2螺丝固定位置，可直接固定在常见的3D打印外壳、金属设备壳体内部，安装边界充分考虑了外壳内部的走线空间，排针伸出高度与板载元件的最高高度差控制在合理范围，堆叠装配时不会出现元件干涉问题。

　　板载的USB转串口芯片直接集成在板卡上，无需外接调试器即可完成固件烧录与串口调试，降低了开发阶段的配件门槛；电源适配电路支持宽电压输入，可直接对接常见的3.7V锂电池、5VUSB供电，适配不同供电场景的使用需求。从结构细节来看，板卡边缘做了圆角处理，避免装配时划手或者损坏绝缘层；所有贴片元件都采用回流焊工艺的标准封装尺寸，后期批量生产时可直接走SMT贴片流程，无需额外调整钢网设计；无线天线区域做了净空处理，没有布置金属元件与走线，保证WiFi与蓝牙信号的传输强度，满足无线刷新显示内容的使用需求。

　　在实际选型适配时，这款驱动板可直接匹配多尺寸的黑白、三色电子纸屏，无需额外修改硬件电路，仅通过固件调整即可适配不同分辨率的屏体，硬件层面的通用性大幅降低了多尺寸屏体适配的开发周期。板卡上的状态指示灯布置在电源入口附近，可直观显示供电状态与运行状态，现场调试时无需外接测量设备即可快速判断板卡供电是否正常。存储芯片预留了贴片位置，可根据需求外挂Flash存储字库与图片资源，减少主控单元的内存占用，提升大尺寸屏幕的刷新速度。
