双路对接式Supra X Pro 6插头结构设计

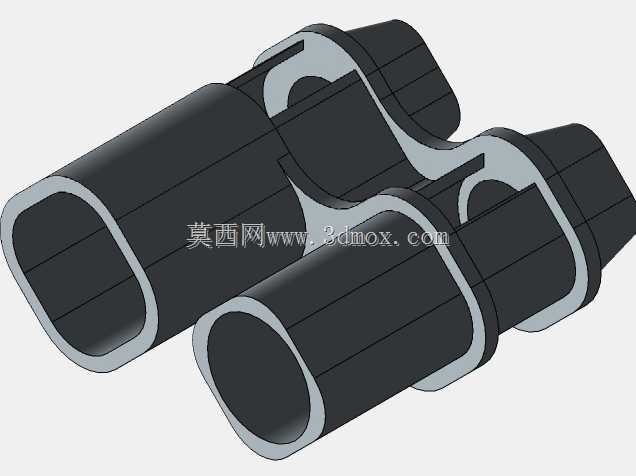

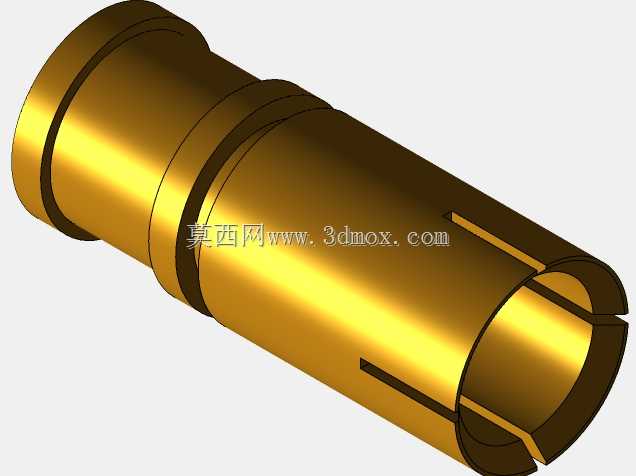

　　插芯外部的绝缘护套采用分段式变径设计，靠近插接端的护套壁厚做了加厚处理，能够承受插拔过程中施加的径向挤压力，不会因为反复插拔出现护套开裂、变形的问题；尾部的护套直径收窄，刚好适配对应线径的线缆外层绝缘皮，装配时可以通过压接或者注胶的方式完成线缆与插头尾部的密封固定，避免线缆受拉拽时内部导电端子与线缆芯线脱离。导电接触端采用空心铜套结构，内壁做了光滑倒角处理，对接时能够引导对应公头插针顺利导入，铜套与插针的配合面预留了合理的过盈量，保证插接完成后接触电阻控制在合理范围内，大电流通过时不会因为接触面积不足出现局部过热的问题。这款双路对接式插头，主要面向低压直流供电回路的快速接驳场景，常见于户外便携储能、改装电动车、小型光伏离网系统的电源输出端对接，能够在不借助专用工具的前提下完成两路同规格线路的快速插拔连接，替代传统螺丝压接、焊锡固定的接线方式，降低现场接线的操作门槛，也方便后期线路检修时的快速断开与复接。从结构设计来看，整体采用双芯平行排布的布局，两个导电插芯腔体独立分隔，中间通过橙色的绝缘固定座完成径向与轴向的限位，避免插芯在插拔受力时出现偏移、错位，导致接触不良或者极间短路的问题。

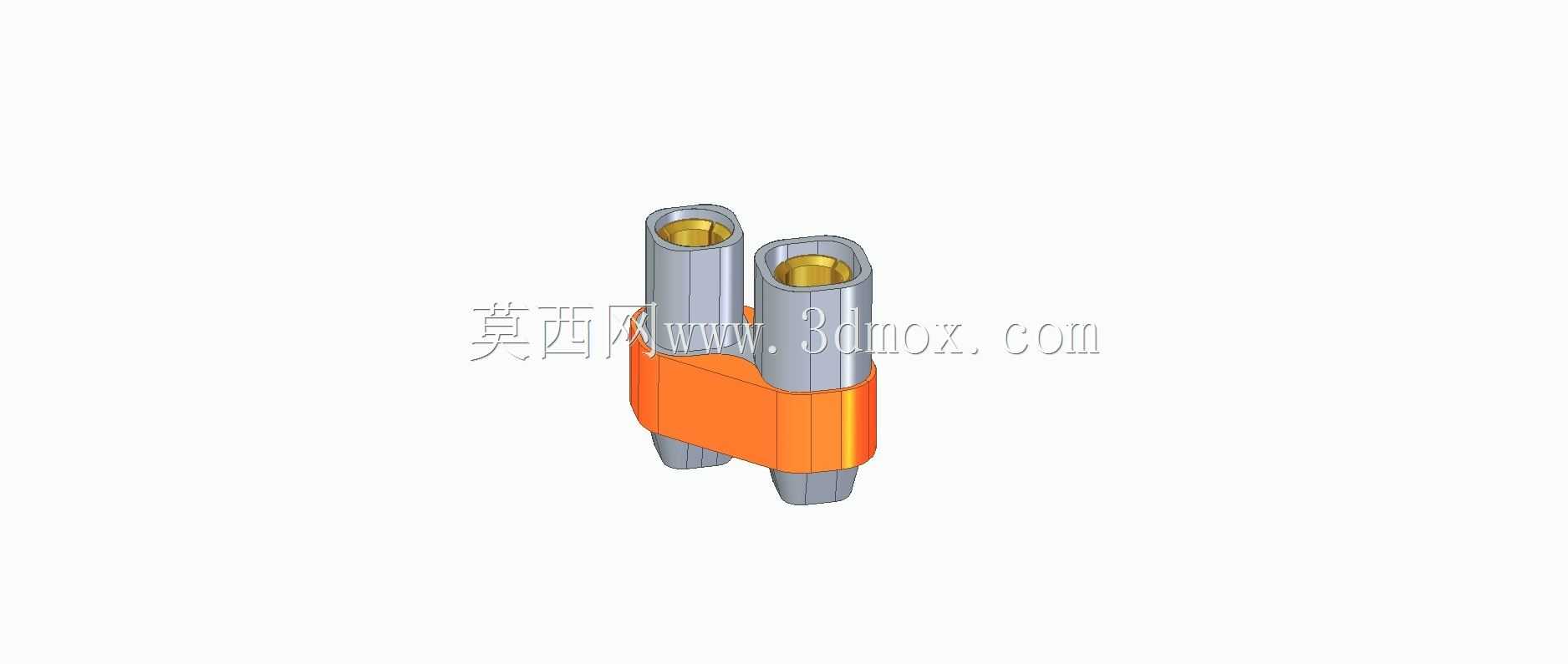

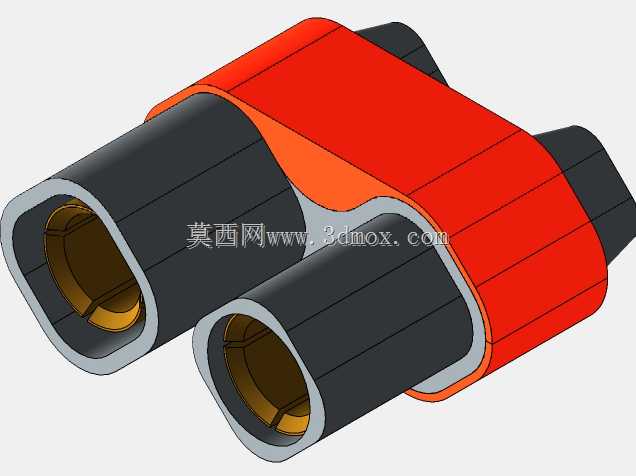

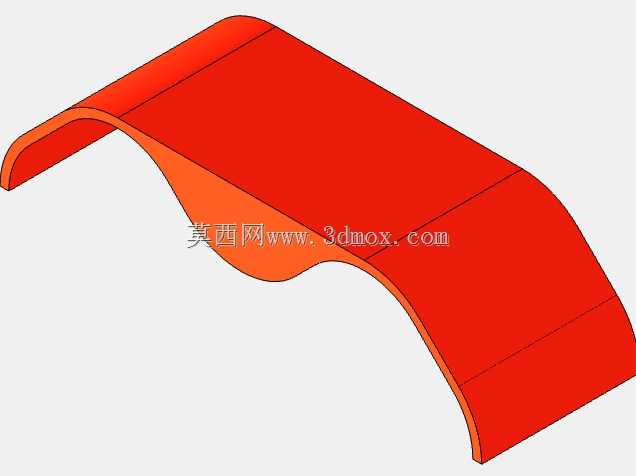

　　固定两个插芯的橙色绝缘卡座，侧面做了防滑的凸棱结构，插拔作业时操作人员手指捏住卡座位置即可施加轴向推力，不需要直接捏持尾部的线缆，避免线缆与插头连接处因为反复受力出现绝缘层破损、芯线折断的问题。从安装边界来看，这款插头的整体径向最大尺寸不超过两个插芯外径加上卡座的单侧突出宽度，在设备面板上开孔安装时，只需要按照两个插芯的中心距预留对应的安装孔位即可，不需要额外预留过大的操作空间，适合在空间紧凑的设备内部、狭小的接线仓内使用。插芯的中心距经过精准校核，既保证两个极之间的爬电距离满足低压电气的安全规范要求，不会因为极间距离过小出现电弧击穿的风险，又不会因为中心距过大导致整体尺寸冗余，浪费安装空间。

　　在实际使用场景中，这类插头经常会面临户外环境的灰尘、轻微溅水的考验，因此插芯与绝缘护套的配合面做了台阶式的止口结构，对接完成后公头与母头的止口相互嵌合，能够阻挡大部分灰尘、飞溅的水滴进入接触腔内部，降低接触件氧化、锈蚀的概率，延长接头的使用寿命。设计过程中也充分考虑了防呆需求，两个插芯的外径做了细微的差异化处理，其中一个插芯的直径略大于另一个，反向插接时无法顺利插入，从结构上避免正负极接反导致的后端设备烧毁风险，不需要额外增加防呆凸台或者标识，简化了模具结构，也降低了生产过程中的装配难度。

　　从受力角度分析，插拔过程中主要的受力点集中在中间的绝缘卡座位置，因此卡座与两侧插芯护套的连接位置做了圆角过渡，避免应力集中导致连接处断裂，经过反复插拔测试后，连接位置不会出现发白、开裂的疲劳损伤。尾部的线缆固定位置，设计了多道环形的倒刺结构，当线缆穿入尾部护套后，配合热缩管或者扎带固定时，倒刺能够嵌入线缆的绝缘外层，提供足够的拉脱阻力，即使线缆受到超过常规使用拉力的拽动，也不会从插头内部脱出，保证接线的可靠性。这类接头在配套的电源变压器、储能电源输出端使用时，能够兼容同规格的公头接头，实现不同设备之间的电源互通，不需要额外制作转接线缆，减少了线路中的连接节点，也降低了线路故障的概率。整体结构没有多余的复杂零件，所有绝缘部件都可以通过注塑工艺一次成型，导电端子采用标准铜材冲压加工，生产装配流程简单，适合批量生产，同时零件的通用性强，后期维护时如果出现插芯磨损、护套损坏的情况，可以单独更换对应的零件，不需要整体更换整个接头，降低使用过程中的维护成本。
